申请日2010.12.14
公开(公告)日2011.08.24
IPC分类号C02F3/12
摘要
本实用新型公开了一种带有曝气系统的污泥储池。该带有曝气系统的污泥储池，包括污泥储存池，污泥泵，压滤机，其特征在于：所述的污泥储存池中设置有曝气管道，曝气管道入口端设置有曝气蝶阀，污泥泵通过蝶阀与污泥储存池连接，压滤机通过开关与污泥泵连接，还设置有清水泵，清水泵上分别设置有抽水管和排水管，抽水管进水端设置有浮球。本实用新型结构简单、使用方便、不会影响压滤机的效率，不会引起污泥泵堵塞。
权利要求书
1.一种带有曝气系统的污泥储池，包括污泥储存池，污泥泵，压滤机，其特征在于：所述的污泥储存池中设置有曝气管道，曝气管道入口端设置有曝气蝶阀，污泥泵通过蝶阀与污泥储存池连接，压滤机通过开关与污泥泵连接，还设置有清水泵，清水泵上分别设置有抽水管和排水管，抽水管进水端设置有浮球。
2.根据权利要求1所述的带有曝气系统的污泥储池，其特征在于：所述的曝气管道设置在污泥储存池底部。
说明书
带有曝气系统的污泥储池
技术领域
本实用新型涉及一种污水处理领域用的装置，特别是涉及一种带有曝气系统的污泥储池。
背景技术
目前常见的污泥储池面积比较大，且池底没有坡度，其存储污泥的缺点是：泵的吸入口是固定的，污泥比较浓流动性差，导致泵吸入的是污泥浓度较低，后期通过压滤机吸入污泥浓缩池的几乎全是水，影响压滤机的效率，浪费资源。并且污泥容易结块，长此以往容易在距离吸泵口较远的地方污泥结块，结块后污泥池容积变小，逐渐影响正常生产，结块的污泥也容易让泵堵塞。
实用新型内容
本实用新型所要解决的技术问题是克服现有技术中的不足而提供一种结构简单、使用方便、不会影响压滤机的效率，不会引起污泥泵堵塞的带有曝气系统的污泥储池。

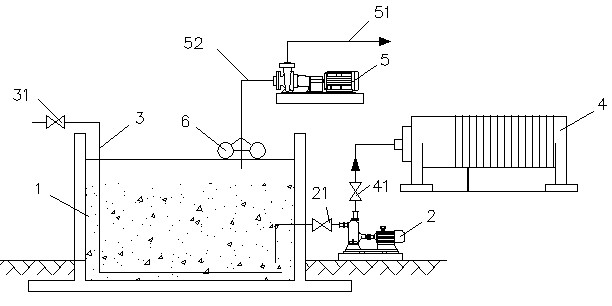

本实用新型解决上述技术问题采用的技术方案是：该带有曝气系统的污泥储池，包括污泥储存池，污泥泵，压滤机，其特征在于：所述的污泥储存池中设置有曝气管道，曝气管道入口端设置有曝气蝶阀，污泥泵通过蝶阀与污泥储存池连接，压滤机通过开关与污泥泵连接，还设置有清水泵，清水泵上分别设置有抽水管和排水管，抽水管进水端设置有浮球。
本实用新型所述的曝气管道设置在污泥储存池底部。
本实用新型与现有技术相比具有以下优点：本实用新型在污泥储存池内安装曝气系统，进行间歇曝气，浓缩上清液可以通过清水泵排掉，在需要往压滤机输送时再开启曝气系统，这样污泥泵吸入的污泥含量更高，提高了污泥泵的效率，提高了压滤机的工作效率，减少压滤时间，有效的达到了节能的目的。安装曝气系统后污泥结块的几率大大减小，有效降低污泥泵被堵塞的机会，提高了浓缩池的使用效率，有效保障了工艺稳定运行。
