申请日2009.08.25
公开(公告)日2010.01.20
IPC分类号C02F1/461; C02F9/06
摘要
多功能水处理方法及多功能水处理设备，所述方法包括：直接在给水管路上对管路给水进行过滤、消毒和水电解处理，然后送入一无负压水容器，通过压力控制系统控制无负压水容器通过出水管路实现恒压排水;其中采用一控制主机对过滤、消毒、水解、无负压水容器和压力控制系统进行统一控制。该多功能水处理方法其能耗低，水处理效果佳，能够实现最低耗能下的恒压处理后水输送。该多功能水处理设备的结构设计合理，可直接安装于市政送水管路上，实现直接饮用水条件的净化和安全送水作业。本发明可适用于各级用水单位根据实际用水需要提供直接饮用水或各种等级的普通生活用水。
权利要求书
1.一种多功能水处理方法，用于管路给水的处理，其特征在于所述多功能 水处理方法包括：
直接在给水管路上对管路给水进行过滤、消毒和水电解处理，然后送入一 无负压水容器，通过压力控制系统控制无负压水容器通过出水管路实现恒压排 水;其中采用一控制主机对过滤、消毒、水解、无负压水容器和压力控制系统 进行统一控制。
2.根据权利要求1所述的多功能水处理方法，其特征在于所述多功能水处 理方法进一步包括：
在无负压水容器上连接设置一进水管路，并在进水管路上沿水流方向依次 设置过滤、消毒和水电解装置对进水进行处理。
3.根据权利要求1所述的多功能水处理方法，其特征在于所述多功能水处 理方法进一步包括：
在无负压水容器上连接设置水位压力传感器和真空抑制器，该水位压力传 感器和真空抑制器连接控制主机。
4.根据权利要求1所述的多功能水处理方法，其特征在于所述多功能水处 理方法进一步包括：
在无负压水容器上连接至少一出水管路，在出水管路上设置阀门、水泵和 单向阀，并用控制主机控制所述阀门、水泵和单向阀，实现出水管路的恒压出 水。
5.根据权利要求4所述的多功能水处理方法，其特征在于所述多功能水处 理方法进一步包括：在出水管路的出水口端设置一压力传感器，该压力传感器 连接控制主机。
6.一种多功能水处理设备，其特征在于所述多功能水处理设备包括一进水 管路，所述进水管路上设置有消毒器、水电解装置和一无负压水容器，该无负 压水容器还连接设置一出水管路，该出水管路连接设置出水控制装置，所述消 毒器、水电解装置、无负压水容器和出水控制装置均连接一控制主机。
7.根据权利要求6所述的多功能水处理设备，其特征在于所述多功能水处 理装置的进水管路上依次连接设置有过滤器、消毒器、水电解装置和无负压水 容器。
8.根据权利要求6所述的多功能水处理设备，其特征在于所述无负压水容 器并联连接多个出水管路，所述每个出水管路上分别连接设置阀门和输水泵。
9.根据权利要求8所述的多功能水处理设备，其特征在于所述每个出水管 路连接无负压水容器后依次连接截止阀、输水泵、单向阀。
10.根据权利要求6所述的多功能水处理设备，其特征在于所述无负压水 容器连接设置有水位压力传感器和真空抑制器，所述水位压力传感器和真空抑 制器连接所述控制柜。
说明书
多功能水处理方法及多功能水处理设备
技术领域
本发明属于水处理技术，具体的涉及一种对市政用水和自来水进行水处理 并实现直接饮用的多功能水处理方法及多功能水处理设备。
背景技术
目前我国大多数城市的自来水中含有水处理过程所残留的大量氯，以保证 输水管路中没有细菌繁殖，同时该市政输送的自来水虽然达到送水标准，但还 无法满足直接饮用的要求，其还含有超过饮用水标准的过量杂质、酸性物质和 氯残留物。不仅影响水的口感，而且使水对人体的健康造成了很大的威胁，这 是困为含氯的自来水中产生了大量的游离氯，其中有一种叫“三氯甲烷”的是一种 极强的致癌物质，如果人们长期饮用这种水，对人体会产生很大的危害。
现有市场上已经出现多种对市政送水和自来水进行再加工处理的设备，其 多采用外接管路，将市政送水引自再加工处理设备，然后再通过泵送进行该处 理后的水输送，该方式一方面需要消耗大量的电力，另一方面也会存在二次污 染水体的隐患。
发明内容
本发明提供了一种多功能水处理方法及多功能水处理设备，其能耗低，水 处理效果佳，能够实现最低耗能下的恒压处理后水输送。该多功能水处理设备 的结构设计合理，可直接安装于市政送水管路上，实现直接饮用水条件的净化 和安全送水作业。
本发明所采用的技术方案如下：
一种多功能水处理方法，用于管路给水的处理，其特征在于所述多功能水 处理方法包括：
直接在给水管路上对管路给水进行过滤、消毒和水电解处理，然后送入一 无负压水容器，通过压力控制系统控制无负压水容器通过出水管路实现恒压排 水;其中采用一控制主机对过滤、消毒、水解、无负压水容器和压力控制系统 进行统一控制。
具体的讲，所述多功能水处理方法进一步包括：
在无负压水容器上连接设置一进水管路，并在进水管路上沿水流方向依次 设置过滤、消毒和水电解装置对进水进行处理。
所述多功能水处理方法进一步包括：
在无负压水容器上连接设置水位压力传感器和真空抑制器，该水位压力传 感器和真空抑制器连接控制主机。
所述多功能水处理方法进一步包括：
在无负压水容器上连接至少一出水管路，在出水管路上设置阀门、水泵和 单向阀，并用控制主机控制所述阀门、水泵和单向阀，实现出水管路的恒压出 水。
所述多功能水处理方法进一步包括：在出水管路的出水口端设置一压力传 感器，该压力传感器连接控制主机。

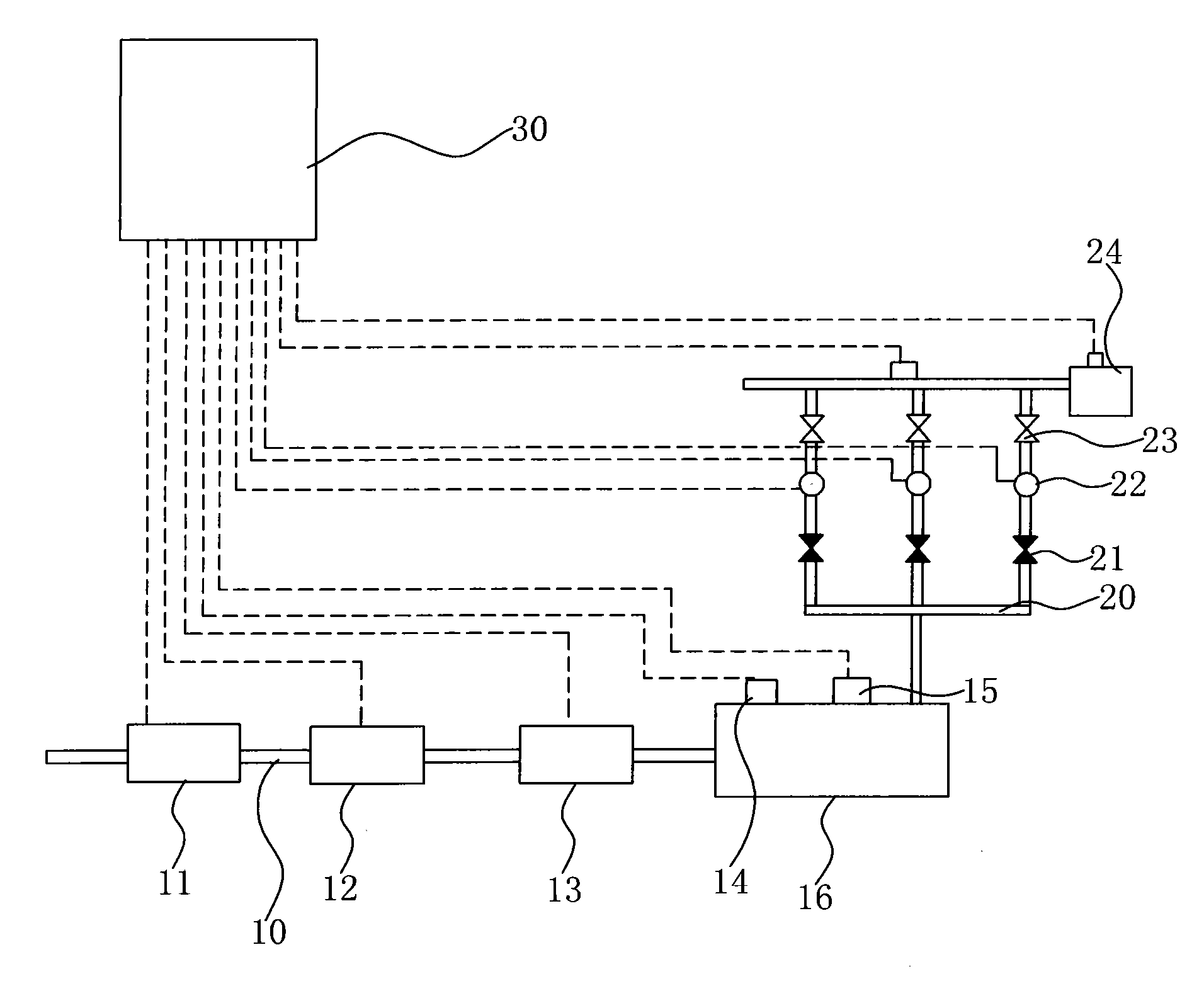

一种多功能水处理设备，其特征在于所述多功能水处理设备包括一进水管 路，所述进水管路上设置有消毒器、水电解装置和一无负压水容器，该无负压 水容器还连接设置一出水管路，该出水管路连接设置出水控制装置，所述消毒 器、水电解装置、无负压水容器和出水控制装置均连接一控制主机。
具体的讲，所述多功能水处理装置的进水管路上依次连接设置有过滤器、 消毒器、水电解装置和无负压水容器。
所述无负压水容器并联连接多个出水管路，所述每个出水管路上分别连接 设置阀门和输水泵。
所述每个出水管路连接无负压水容器后依次连接截止阀、输水泵、单向阀。
所述无负压水容器连接设置有水位压力传感器和真空抑制器，所述水位压 力传感器和真空抑制器连接所述控制柜。
本发明通过在市政给水的自来水管路上直接连接多功能水处设备，可以通 过进水管路上连接的过滤、消毒和电解设备进行进水的除杂质、杀菌和去酸化、 弱碱化处理，使其满足直接饮用水的要求。无负压水容器用于容置经过处理后 达标的饮用水，可通过控制主机对上述设备以及无负压水容器和出水进行控制。 无负压水容器可以由控制主机实现水位感测和出水补压功能。出水管路上可设 置由控制主机进行控制的阀门、输水泵等，可以最低能耗，实现停电不停水的 恒压出水功能。
本发明的有益效果在于，该多功能水处理方法其能耗低，水处理效果佳， 能够实现最低耗能下的恒压处理后水输送。该多功能水处理设备的结构设计合 理，可直接安装于市政送水管路上，实现直接饮用水条件的净化和安全送水作 业。本发明可适用于各级用水单位根据实际用水需要提供直接饮用水或各种等 级的普通生活用水。
下面结合附图和具体实施方式对本发明作进一步的阐述。
