申请日2009.08.24
公开(公告)日2010.05.19
IPC分类号C02F1/24
摘要
本实用新型涉及一种气浮式污水处理设备，包括水泵、空气压缩机、与水泵和空气压缩机连接的压力溶气罐、一头与压力溶气管连通另一端进入气浮池的管道，所述管道进入气浮池端设有释放器，其特征在于，还包括一个控制气浮池水面液位的控制装置。该气浮式污水处理设备结构简单、使用方便、污泥产量低，易脱水。
权利要求书
1.一种气浮式污水处理设备，包括水泵、空气压缩机、与水泵和空气压缩机连接的压力溶气罐、一头与压力溶气管连通另一端进入气浮池的管道，所述管道进入气浮池端设有释放器，其特征在于：还包括一个控制气浮池水面液位的控制装置。
2.根据权利要求1所述的气浮式污水处理设备，其特征在于：所述控制装置包括一根伸缩管，伸缩管的上端设有把手，下端与固定管道套接，固定管道与气浮池相连接。
说明书
一种气浮式污水处理设备
技术领域
本实用新型涉及一种水处理装置，特别涉及一种气浮式污水处理设备。
背景技术
目前常见的固液分离处理设备，包括水泵、空气压缩机、压力溶气罐、溶气水释放控制阀、释放器、刮渣机、液位控制装置和气浮池等。都是采用气浮污水处理设备进行泥水分离。处理后的产泥量大，污泥不易脱水，后续的污泥处理费用高。为了实现污泥产量少、含水率低，通常的方法还需增加一些工艺或装置，导致设备成本增加、操作复杂。
发明内容
本实用新型要解决的技术问题是提供一种结构简单、使用方便、污泥产量低，易脱水的一种气浮式污水处理设备
为解决该技术问题，本实用新型采用的技术方案为：

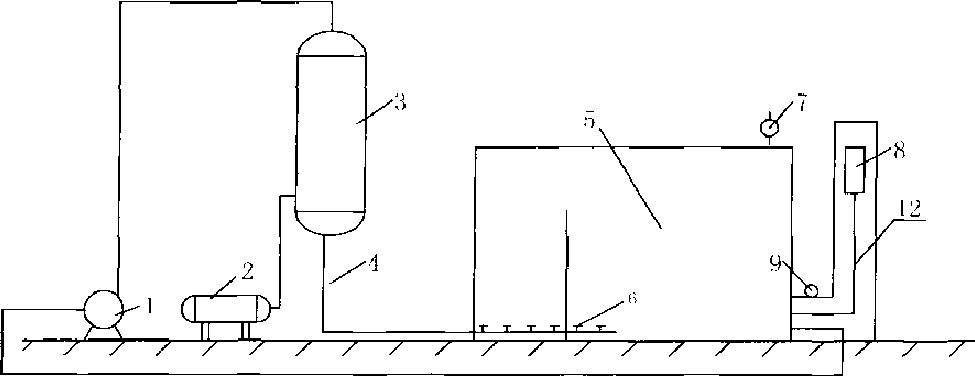

一种气浮式污水处理设备，包括水泵、空气压缩机、与水泵和空气压缩机连接的压力溶气罐、一头与压力溶气管连通另一端进入气浮池的管道，所述管道进入气浮池端设有释放器，其特征在于，还包括一个控制气浮池水面液位的控制装置。
所述控制装制包括一根伸缩管，伸缩管的上端设有把手，下端与固定管道套接，固定管道与气浮池相连接。
采用上述方案的气浮式污水处理设备，由于设有控制气浮池水面液位的控制装置，可以控制气浮池中污泥的产量，当上浮的污泥含量不多时，则通过把手调节伸缩管，使伸缩管上升，从而提高出水液位，减少污泥含水率及产量，该气浮污水处理设备中气浮池水面液位控制装置结构简单，使用方便。
