申请日2009.08.20
公开(公告)日2011.03.30
IPC分类号C02F9/14; C02F3/10; C02F3/12
摘要
本新式节能集中型水处理设备包括检修口(1)、进水口(2)、污水室(3)、布水系统(4)、布气系统(5)、填料床(6)、填料(7)、储水室(8)、人梯(9)、旋转式挡板(含筛网)(10)、回用水泵(11)、浮球阀(12)。本高效节能集中型处理设备将各个分散的单元集中在一体化主体中，原水通过自流或一次提升进入主体，主体包含多个处理单元，每个处理单元又由多个阶段组成。通常每四或五个阶段组成一个单元。每个阶段包括每布水系统(4)、布气系统(5)、旋转式挡板(含筛网)(10)、填料床(6)和填料(7)。每个阶段设有的人梯(9)便于对设备检修或更换填料。主体最底部设用回用泵(11)用于水回提升，回用泵出水管路上设有三通，其中一条支管通向用水点;一条与污水室中的浮球阀连接。当进水发生断流时，可通过回用泵打入处理后水来维持各单元生物活性。且进水出各个单元可以根据处理水量及出水要求采用串连或并联组合，从而解决了处理水量变化范围大的难题。
权利要求书
1.本高效节能集中型水处理设备，其特征在于：一种一体化设备，主体中间设有人孔(1)，人孔周围布置一层或多层隔板，每层隔板底部设有布水系统(4)。
2.根据权利要求1所述的高效节能集中型水处理设备，其特征在于：设备主体上部设有污水室，底部设有储水池。
3.根据权利要求1或2所述的高效节能移动型集中式水处理设备，其特征在于：主体最底部设有一台或多台回用泵(11)，污水池设有浮球开关，浮球开关(12)连接在用泵出口管路上。
说明书
高效节能集中型水处理设备
技术领域
本发明是一种高效节能集中型水处理设备，属于水处理领域。
背景技术
对于一种高效节能集中型水处理设备，其节能方法、处理能力、安装方式是很重要的。
传统生物滤池一般采用单套系统处理方式，要实现处理水量变化范围较大的项目，需有备用设备，来满足需要。
传统生物滤池的滤料采用叠加方式置于填料床，如果进水预处理不当，将引起填料的堵塞，因此对进水预处理要求高。且由于滤料的叠加，很难依靠自然通风满足微生物对氧的需求，造成缺氧或厌氧。
发明内容
本发明为一种高效节能集中型水处理设备，该处理站的特殊构造在保证出水水质的前提下可节约占地面积，降低功耗，减少投资费用。
为了达到上述目的，本发明的解决方案是：本新式节能集中型水处理设备包括检修口(1)、进水口(2)、污水室(3)、布水系统(4)、布气系统(5)、填料床(6)、填料(7)、储水室(8)、人梯(9)、旋转式挡板(含筛网)(10)、回用水泵(11)、浮球阀(12)。本高效节能集中型处理设备将各个分散的单元集中在一体化主体中，原水通过自流或一次提升进入主体，主体包含多个处理单元，每个处理单元又由多个阶段组成。通常每四或五个阶段组成一个单元。每个阶段包括每布水系统(4)、布气系统(5)、旋转式挡板(含筛网)(10)、填料床(6)和填料(7)。每个阶段设有的人梯(9)便于对设备检修或更换填料。主体最底部设用回用泵(11)用于水回提升，回用泵出水管路上设有三通，其中一条支管通向用水点;一条与污水室中的浮球阀连接。当进水发生断流时，可通过回用泵打入处理后水来维持各单元生物活性。且进水出各个单元可以根据处理水量及出水要求采用串连或并联组合，从而解决了处理水量变化范围大的难题。
本发明采用了上述的特殊设计和改进采用水体自重流原理，进水由布水系统(4)进入下一个阶段。每个阶段由独立的布气系统(5)，将外面新鲜空气通入填料床(6)，为填料(7)上的生物提供氧气。由于采用了独立的布水系统(4)和布气系统(5)使得每个阶段都能满足生物的需求，避免了传统生物滤池生物量随水流方向减少的缺陷，提高了处理能力。填料床(6)，方便于对填料的更换和反冲洗。填料床(6)上设有一层塑料丝网，阻止对填料进行反冲洗时跑料。此外，本新式节能水处理设备主体材质可根据使用条件，选择适用各个环境的材质。主体外形结构可设为圆形或方形。适合于农村、城镇、商务楼、宾馆、居民生活小区等分散污水处理。

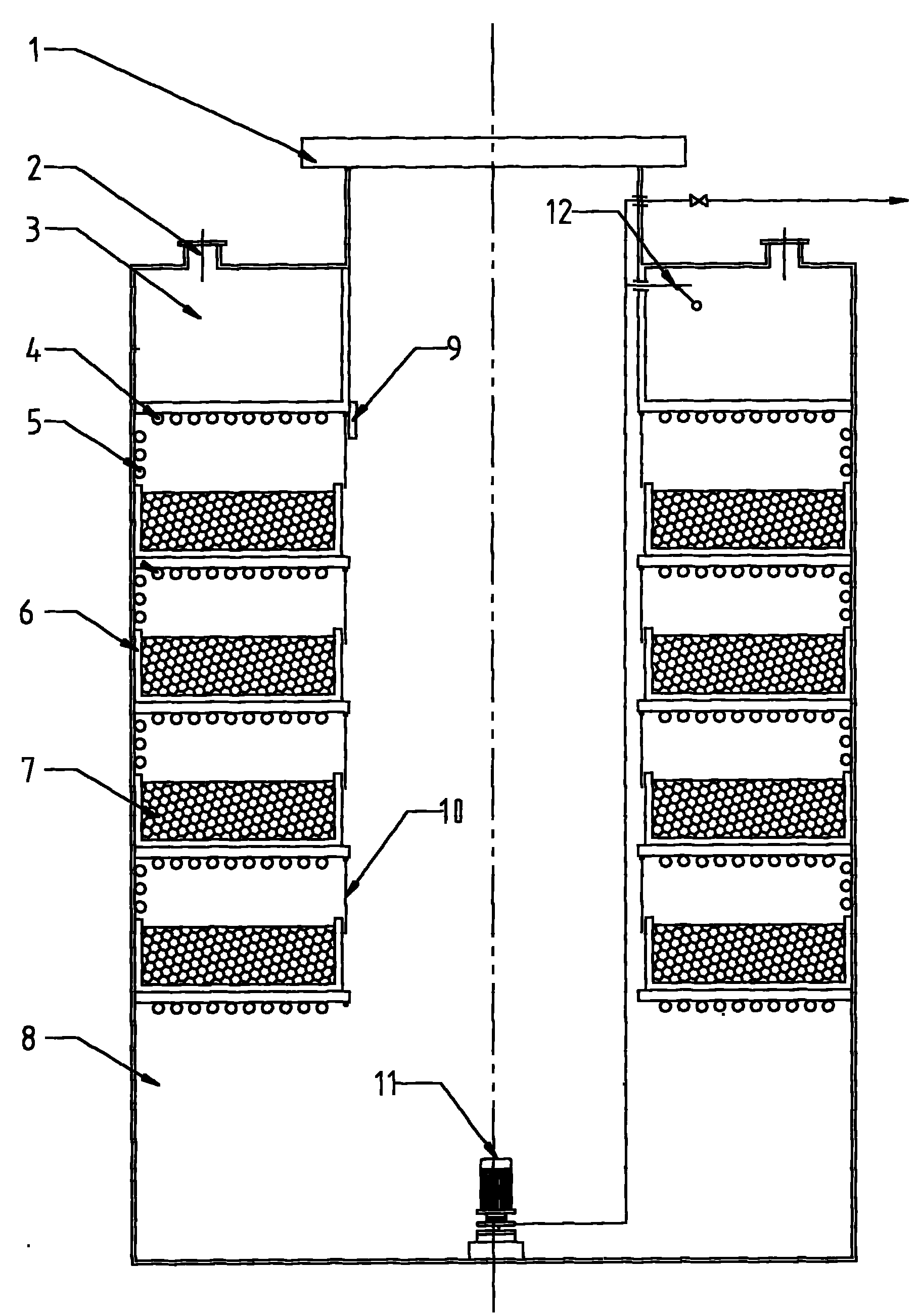

以下结构图和实例对本实用新型作比较详细的说明。
