申请日2013.06.14
公开(公告)日2013.12.11
IPC分类号B01D36/04
摘要
本实用新型公开了一种泔水油脂回收处理装置，属于环保设施;旨在提供一种劳动强度小，水、渣、油三者分离效果好的泔水处理装置。它包括分别与泔水池连通的蓄油池和蓄水池;泔水池(5)中固定有将其分隔为沉淀区和清水区的隔板(6)，该隔板与泔水池(5)底部之间有将所述沉淀区、清水区连通的空隙;蓄油池(2)通过过油管(3)与沉淀区连通，蓄水池(8)通过过水管(7)与清水区连通，沉淀区的上方有固定在泔水池(5)上的滤网(4)。本实用新型采用滤网能够实现固液彻底分离，而利用隔板可将水、油分隔于隔板的两侧;既减轻了劳动强度、又提高了效率。是一种回收处理泔水的环保设施。
权利要求书

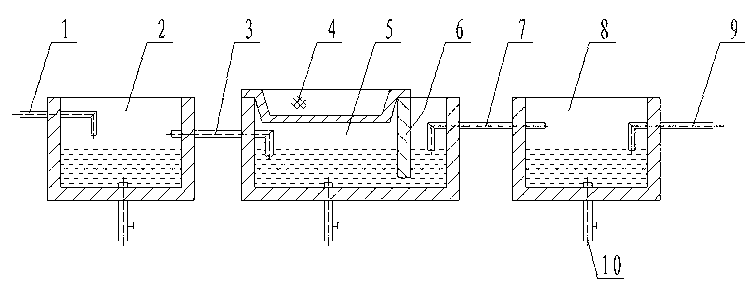

1.一种泔水油脂回收处理装置，包括分别与泔水池连通的蓄油池和蓄水池;其特征在于：泔水池(5)中固定有将其分隔为沉淀区和清水区的隔板(6)，该隔板与泔水池(5)底部之间有将所述沉淀区、清水区连通的空隙;蓄油池(2)通过过油管(3)与沉淀区连通，蓄水池(8)通过过水管(7)与清水区连通，沉淀区的上方有固定在泔水池(5)上的滤网(4)。
2.根据权利要求1所述的 泔水油脂回收处理装置，其特征在于：泔水池(5)、蓄油池(2)以及蓄水池(8)的底部均固定有排污管(10)。
说明书
泔水油脂回收处理装置
技术领域
本实用新型涉及一种泔水处理装置，尤其涉及一种泔水油脂回收处理装置;属于泔水处理环保设施。
背景技术
众所周知，泔水是餐饮企业在生产经营活动中产生的餐厨垃圾，泔水中的大量油脂是提炼生物柴油的主要原料;若将其直接排放不仅会污染环境、堵塞下水管道，而且也造成资源浪费。为此，环保部门要求餐饮企业对其进行集中回收处理。目前，环保企业通常采用先打捞、沉淀的方式来分离泔水中的食物残渣、油脂和水;存在劳动强度大、分离效果差、油脂回收率低等缺陷。
发明内容
为了克服现有技术中存在的缺陷，本实用新型旨在提供一种劳动强度小，水、渣、油三者分离效果好的泔水油脂回收处理装置。
为了实现上述目的，本实用新型采用以下技术方案：它包括分别与泔水池连通的蓄油池和蓄水池;泔水池中固定有将其分隔为沉淀区和清水区的隔板，该隔板与泔水池底部之间有将所述沉淀区、清水区连通的空隙;蓄油池通过过油管与沉淀区连通，蓄水池通过过水管与清水区连通，沉淀区的上方有固定在泔水池上的滤网。
泔水池、蓄油池以及蓄水池的底部均固定有排污管。
与现有技术比较，本实用新型由于采用了上述技术方案，在普通泔水池中设置了隔板，因此能够利用水、油比重不同的原理将两者分隔于隔板的两侧，较好地实现了水、油分离;另外，由于采用了滤网，因此通过过滤即可实现固液分离，既减轻了劳动强度、又提高了效率，而且食物残渣与泔水分离也比较彻底。
