申请日2013.06.14
公开(公告)日2013.12.11
IPC分类号C11B13/00
摘要

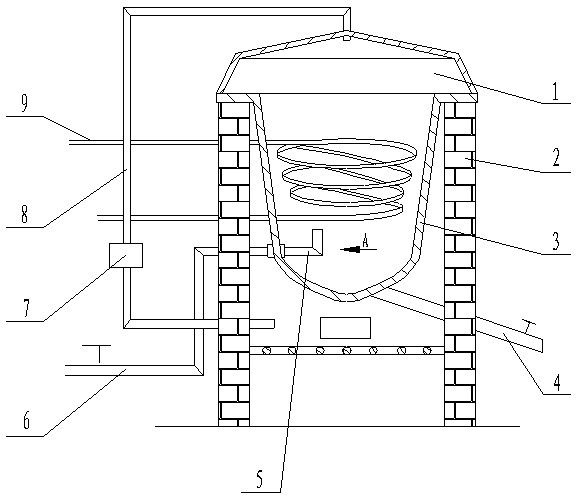

本实用新型公开了一种泔水油脂多重加热提炼装置，属于环保设备;旨在提供一种从泔水中提炼油脂的加热装置。它包括设在加热炉上的容器;容器(3)中盘绕有电热管(9)，该容器的壁上固定有出油管(6)、该容器的底部固定有排污阀(4)。容器(3)上固定有将其密闭的集烟罩(1)，该集烟罩上固定有将容器(3)与加热炉(2)连通的导烟管(8)，该导烟管上设有吸风机(7)。本实用新型结构简单、操作方便、劳动强度小、效率高、节能环保、水油分离效果好、油脂回收率高，是一种从泔水中提炼油脂的环保设备。
权利要求书
1. 一种泔水油脂多重加热提炼装置，包括设在加热炉上的容器;其特征在于：容器(3)中盘绕有电热管(9)，该容器的壁上固定有出油管(6)、该容器的底部固定有排污阀(4)。
2.根据权利要求1所述的泔水油脂多重加热提炼装置，其特征在于：容器(3)上固定有将其密闭的集烟罩(1)，该集烟罩上固定有将容器(3)与加热炉(2)连通的导烟管(8)，该导烟管上设有吸风机(7)。
3.根据权利要求1或2所述的泔水油脂多重加热提炼装置，其特征在于：出油管(6)的入口处设有可绕该出油管转动的弯管(5)。
说明书
泔水油脂多重加热提炼装置
技术领域
本实用新型涉及一种环保设备，尤其涉及一种从 泔水中提炼油脂的加热装置。
背景技术
众所周知，餐饮企业每天都要排放含有大量油脂的泔水，不仅容易造成下水道堵塞和污染环境，而且还浪费了可用于制备生物柴油的大量资源;为此，许多企业都在探索提炼回收泔水油脂的途径，使其变废为宝。然而，目前还没有用于提炼回收泔水油脂的专用设备;通常采用铁锅高温熬制、手工搅拌的方式进行水、油分离，回收油脂。不仅劳动强度大、效率低、能耗高、容易发生烧烫伤事故，而且油脂回收率低，排放的废气也会污染空气。
发明内容
为了克服现有技术中存在的缺陷，本实用新型旨在提供一种劳动强度小、效率高、节能环保、水油分离效果好、油脂回收率高的泔水油脂多重加热提炼装置。
为了实现上述目的，本实用新型采用以下技术方案：它包括设在加热炉上的容器;容器中盘绕有电热管，该容器的壁上固定有出油管、该容器的底部固定有排污阀。
容器上固定有将其密闭的集烟罩，该集烟罩上固定有将容器与加热炉连通的导烟管，该导烟管上设有吸风机;出油管的入口处设有可绕该出油管转动的弯管。
与现有技术比较，本实用新型由于采用了上述技术方案，在传统铁锅的基础上增加了出油管和排污阀，因此回收油脂和排渣更加方便和安全。由于在容器上设置了集烟罩，因此既可避免油烟外逸而污染空气、又提高了容器内的压力和温度，有利于水油彻底分离、提高了油脂的回收率;采用导烟管将提炼过程中产生的油烟送入加热炉中燃烧，又可进一步减少燃料消耗。另外，在容器内设置电热管既克服了原来单纯从锅底加热而导致泔水受热不均的缺陷，又能提高加热速度、缩短提炼时间、提高效率。本实用新型具有结构简单、操作方便、劳动强度小、加热温度均匀、处理效果好等优点。
