申请日2009.06.23
公开(公告)日2010.05.12
IPC分类号C02F9/08; C01D3/04; C02F1/72; C02F1/32; C02F1/30
摘要
本实用新型涉及一种草甘膦废水分离盐液制卤装置，包含壳体，设于壳体内的由电机驱动的涂覆纳米TiO2催化剂的转盘，转盘上方和下方分别设有自然光或紫外光光源，壳体上设有酸碱投放进口、氧化剂投放进口和氯化钠溶液进口以及氯化钠溶液出口，壳体上部设有排气出口。本实用新型所形成的装置，可以在生产草甘膦的农药化工行业获得广泛应用，具有重大经济效益和环保效益。
权利要求书
1.一种草甘膦废水分离盐液制卤装置，其特征在于：包含壳体，设于壳体内的由电机驱动的涂覆纳米TiO2催化剂的转盘，转盘上方和下方分别设有自然光或紫外光光源，壳体上设有酸碱投放进口、氧化剂投放进口和氯化钠溶液进口以及氯化钠溶液出口，壳体上部设有排气出口。
2.根据权利要求1所述的装置，其特征在于：转盘上方的光源为250W汞灯，250W汞灯由石英玻璃封闭，石英玻璃上设有冷却气体进口和出口;转盘下方的光源为40W汞灯，40W汞灯由石英玻璃封闭。
3.根据权利要求1或2所述的装置，其特征在于：该装置设有喷淋塔，喷淋塔进口与壳体上的氯化钠溶液出口联接。
说明书
一种草甘膦废水分离盐液制卤装置
技术领域
本实用新型具体涉及一种草甘膦废水分离盐液制卤装置，属于环境工程技术领域，也属于化学工程技术领域。
背景技术
两碱行业需要大量的卤水。由于采用固体盐配置卤水费用高，国家鼓励及支持两碱行业使用液体盐作为卤水的原料，盐矿卤水可以直接作为卤水的原料。不同地区的盐矿卤水所含的杂质成分不同，必须经过适当的方法处理，使盐矿卤水达到电解槽卤水的进水水质要求。采用沉淀法、膜法等去除盐矿卤水中的钙镁离子及硫酸根离子，采用吸附、氧化等方法去除有机物，采用吹脱法去除氨。
目前含盐废水制备卤水的方法及工艺，在国内一直没有相关的研究。
草甘膦废水来自农药化工废水，含有大量的氯化钠及少量的有机物。草甘膦废水经过三级纳滤分离，得到经济价值较高的草甘膦浓缩液和氯化钠溶液。经过三级处理的氯化钠溶液，去除废水中的多价阴阳离子及草甘膦，部分的脱除小分子有机物。该溶液所含无机物的组分为氯化钠，所含有机物组分为少量的草甘膦和小分子有机物，有机物含量超过了电解槽进水水质要求。
实用新型内容
本实用新型的目的是，针对氯化钠溶液的特点，提供一种草甘膦废水分离盐液备卤装置，该装置采用可以将草甘膦废水分离出的氯化钠溶液进行处理，实现废水资源化。

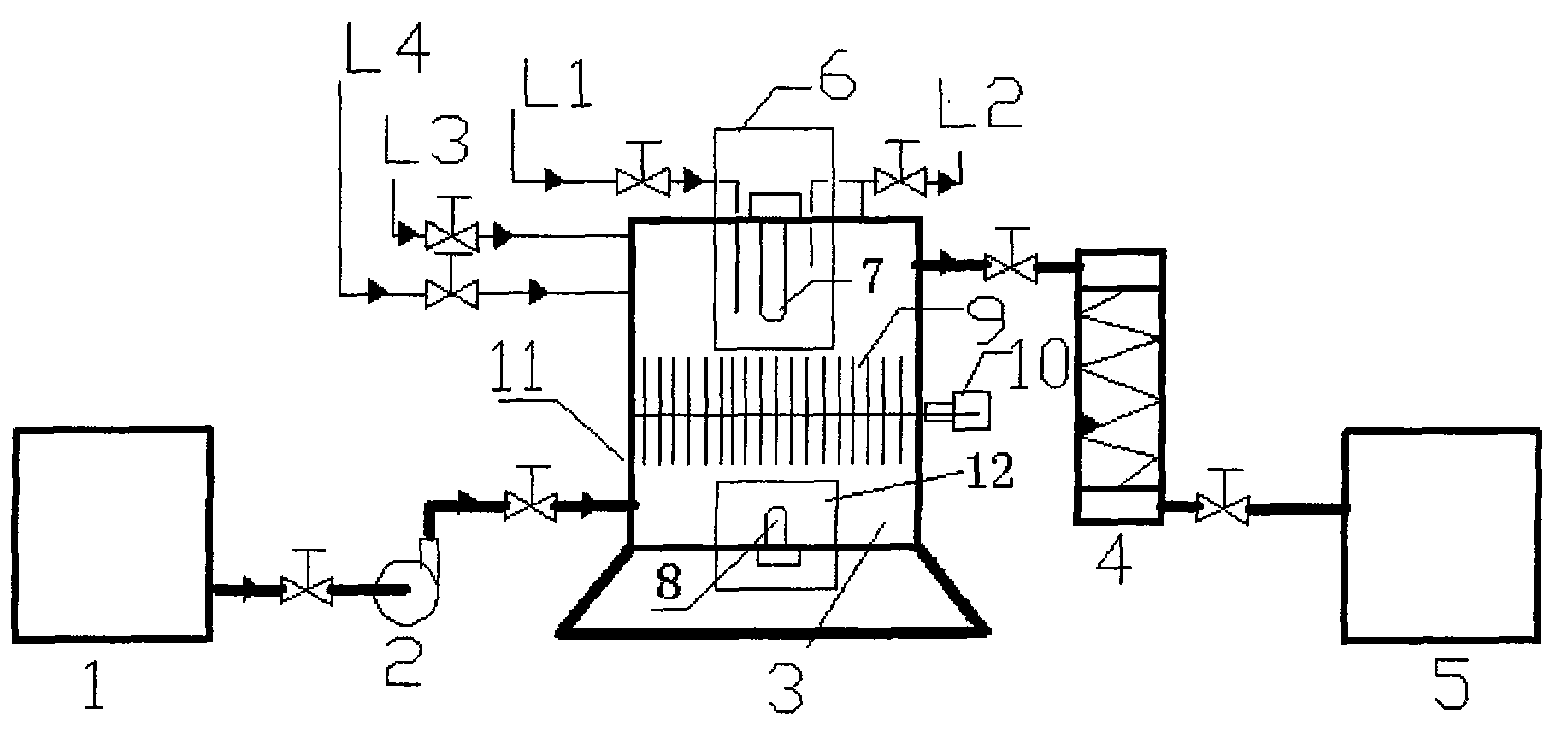

本实用新型提出的技术方案是：一种草甘膦废水分离盐液备卤装置，包含壳体，设于壳体内的由电机驱动的涂覆纳米TiO2催化剂的转盘，转盘上方和下方分别设有自然光或紫外光光源，壳体上设有酸碱投放进口、氧化剂投放进口和氯化钠溶液进口以及氯化钠溶液出口，壳体上部设有排气出口。
上述转盘上方的光源为250W汞灯，250W汞灯由石英玻璃封闭，石英玻璃上设有冷却气体进口和出口;转盘下方的光源为40W汞灯，40W汞灯由石英玻璃封闭。
本实用新型还设有喷淋塔，喷淋塔进口与壳体上的氯化钠溶液出口联接。
本实用新型形成的装置，可以在生产草甘膦的农药化工行业获得广泛应用，具有重大经济效益和环保效益。
