申请日2009.06.21
公开(公告)日2009.11.18
IPC分类号A47L11/30
摘要
本发明公开了一种安装在洗地机上的吸污水装置，包括风机、污水箱、吸风软管、污水管、排污口，污水箱内的顶部安装有溢流槽，溢流槽的出风口与污水箱外的吸风软管连通，溢流槽的进风口方向朝下，溢流槽内设置有圆筒状的滤网，滤网内放置一个浮球，浮球的半径大于出风口的半径，污水箱侧面的上部连接污水管，污水管连接有刮水耙，该装置通过刮水耙对地面的污水抽吸非常干净，而且不留痕迹。
权利要求书

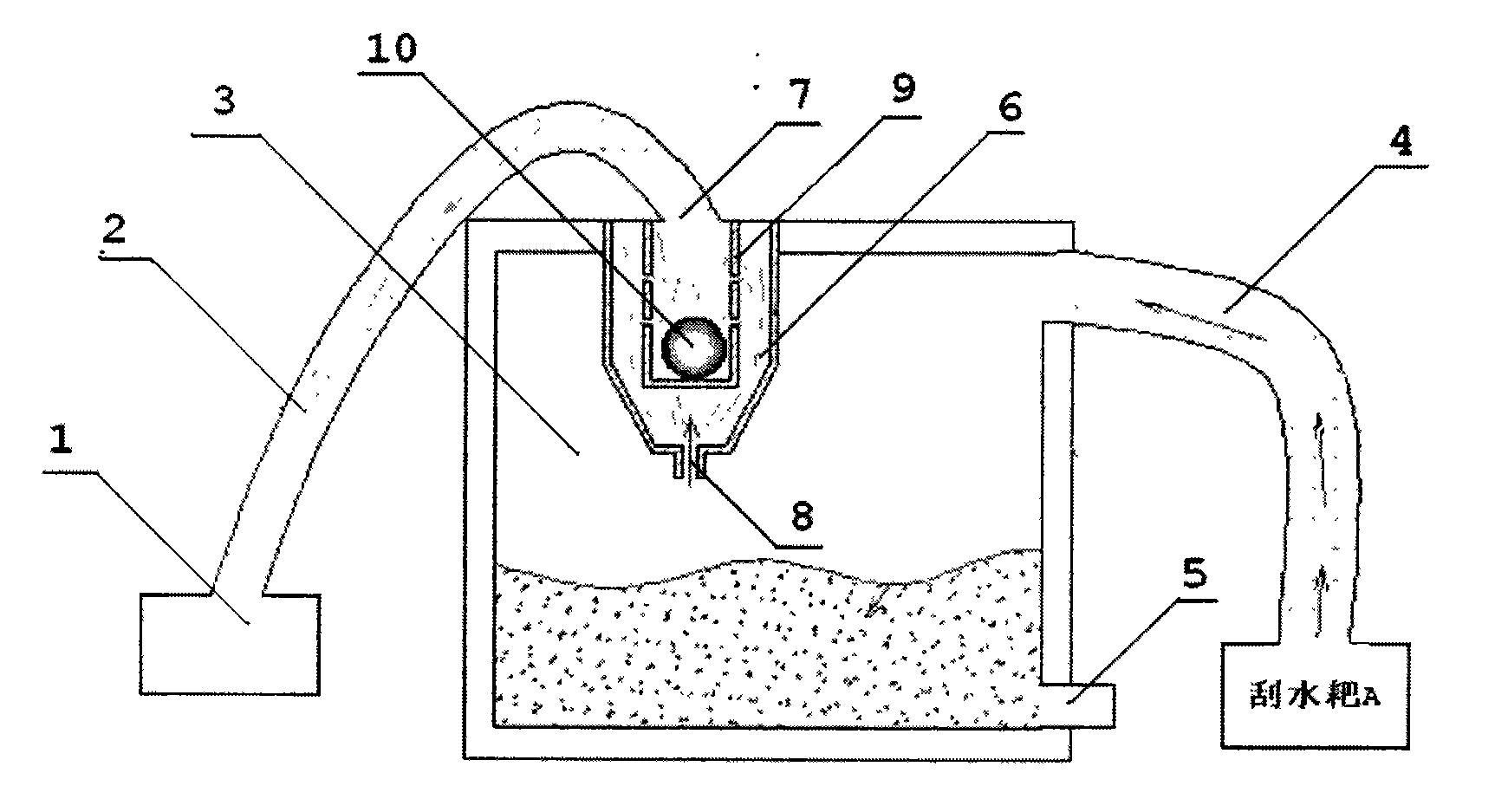

1、一种安装在洗地机上吸污水装置，包括风机(1)、吸风软管(2)、 污水箱(3)、污水管(4)、排污口(5)，其特征在于：
污水箱(3)内的顶部安装有溢流槽(6)，溢流槽(6)的出风口 (7)与污水箱外的吸风软管(2)连通，溢流槽的进风口(8)方向朝 下，溢流槽内设置有圆筒状的滤网(9)，滤网内放置一个浮球(10)， 浮球的半径大于出风口的半径，污水箱侧面的上部连接污水管。
2、根据权利要求1所述的一种安装在洗地机上吸污水装置，其特征在 于：
刮水耙由前胶皮(11)、C型支架(12)、后胶皮(13)组成，前 胶皮(11)、C型支架(12)、后胶皮(13)叠加固定在一起，C型支架 的中心位置开有吸污口(14)，吸污口(14)与污水管(4)相连通， 前胶皮开有多个缺口。
说明书
一种安装在洗地机上吸污水装置
技术领域
本发明涉及到一种安装在洗地机上的吸污水装置，尤其是安装在 电动洗地机上的吸污水装置。
技术背景
目前，对地面的污垢、油渍、脏水处理设备越来越多，大多数采 用三个步骤：首先对地面进行清洗，加入一定量的去污剂;然后通过 刷盘对地面进行洗刷;最后采取人工去污。现有的设备(洗地机)只 有前面两个步骤，后一步去污不能实现，。是因为没有与该设备配套的 吸污水装置。
发明内容
本发明的目的在于提供一种安装在洗地机上的吸污水装置，该装 置通过刮水耙对地面的污水抽吸非常干净，而且不留痕迹。
本发明通过以下技术方案来实现的：吸污水装置包括风机、污水 箱、吸风软管、污水管、排污口，污水箱内的顶部安装有溢流槽，溢 流槽的出风口与污水箱外的吸风软管连通，溢流槽的进风口方向朝下， 溢流槽内设置有圆筒状的滤网，滤网内放置一个浮球，浮球的半径大 于出风口的半径，污水箱侧面的上部连接污水管，污水管连接有刮水 耙。
所述的刮水耙由前胶皮、C型支架、后胶皮组成，前胶皮、C型支 架、后胶皮叠加固定在一起，C型支架的中心位置开有吸污口，吸污 口与污水管相连通，前胶皮开有多个缺口。
在洗地机上安装吸污水装置，该装置上的风机、吸风软管、污水 箱、污水管、排污口形成半封闭的通道，污水管联通于安装在洗地机 底部的刮水耙上的吸污口，刮水耙靠风机的吸力将地面上的污水吸入 污水箱内，污水箱的水位上升使浮球也随之上升，浮球直至到溢流槽 的出风口时，出风口被浮球堵住致使不能正常工作，提示工作人员要 通过排污口排污。然后在进行工作。
