申请日2009.06.02
公开(公告)日2010.02.17
IPC分类号C02F3/02; C02F9/14
摘要
本实用新型涉及均质双效生物滤池污水处理装置，解决了曝气生物滤池处理方法过滤效果不好，出水悬浮物浓度高的问题。本实用新型包括生物滤池，其上部为进水渠，中间的上部设有反冲洗排水收集渠和收集管，中间的下部设有过滤水收集室，滤板设于底部的滤梁和滤柱上，生物滤池内还设有生物过滤介质和曝气装置，改进在于：曝气装置安装于滤板上方，距滤板表面的高度不少于0.8米。在曝气装置的上部生物过滤介质主要起微生物降解作用，陶粒表面生长的微生物在有氧状态下将污水中的污染物质代谢掉，而在曝气装置的下部由于不存在曝气的扰动作用，生物过滤介质主要起过滤作用。
权利要求书
1、均质双效生物滤池污水处理装置，它包括生物滤池，生物滤池上部为进水渠(1)， 中间的上部设有反冲洗排水收集渠和收集管(6)，中间的下部设有过滤水收集室(7)，底 部设有滤梁和滤柱(5)，滤梁和滤柱(5)上设有滤板(4)，生物滤池内还设有生物过滤 介质(2)和曝气装置(3)，其特征在于：
所述曝气装置(3)位于滤板(4)上方，距滤板(4)表面的高度不少于0.8米。
说明书
均质双效生物滤池污水处理装置
技术领域
本实用新型涉及污水处理、深度处理后回用及微污染源水处理装置。
背景技术
污水处理采用曝气生物滤池处理方法，由于处理污水的微生物都生长在曝气生物滤池 的载体填料陶粒上，所以不但具有去除污水中氨氮的作用，还具有过滤作用，对污水的深 度处理和微污染源水的处理十分有效，目前已广泛用于污水的深度处理和微污染源水的处 理中。
但曝气生物滤池处理方法中曝气装置均直接设在滤板上，位于生物滤池的最底部，由 于曝气的扰动作用，其过滤效果较弱，滤池出水中含有较多细小的絮体，且细小絮体比重 较轻，很难通过自然沉降而被去除掉。目前城镇污水处理厂处理后排放标准普遍执行《城 镇污水处理厂污染物排放标准》(GB18918-2002)一级B标准，一级B标准悬浮物(SS) 浓度控制值为20mg/L以内，采用曝气生物滤池处理方法难以稳定达到一级B标准。且大 部分污水处理厂均需要在近年内升级至一级A标准，该排放标准对各项污染物的控制指标 更加严格，其中一级A标准悬浮物(SS)浓度需控制在10mg/L以内。现有采用曝气生物 滤池方法的处理系统亟需进行改造，以能够满足新的排放标准。
发明内容
为了解决曝气生物滤池处理方法过滤效果不好，出水悬浮物浓度高的问题，本实用新 型提供了均质双效生物滤池污水处理装置。
具体的技术解决方案如下：

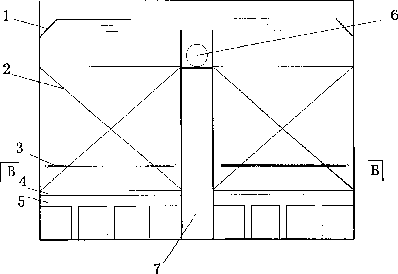

均质双效生物滤池污水处理装置包括生物滤池，生物滤池上部为进水渠1，中间的上 部设有反冲洗排水收集渠和收集管6，中间的下部设有过滤水收集室7，底部设有滤梁和 滤柱5，滤梁和滤柱5上设有滤板4，生物滤池内还设有生物过滤介质2和曝气装置3;
所述曝气装置3位于滤板4上方，距滤板4表面的高度不少于0.8米。
本实用新型的有益技术效果是，将曝气装置安装在距离滤板表面高度通常不少于0.8 米的生物滤池中部进行曝气，在曝气装置的上部生物过滤介质(通常为陶粒滤料)主要起 微生物降解作用，陶粒表面生长的微生物在有氧状态下将污水中的污染物质代谢掉，而在 曝气装置的下部由于不存在曝气的扰动作用，生物过滤介质(通常为陶粒滤料)主要起过 滤作用，而微生物作用则为辅助作用。当曝气装置表面的生物过滤介质截留较多的悬浮物， 生物膜生长过厚时，会造成水位抬高，过水不流畅现象，此时根据要求对滤池进行反冲洗， 反冲洗主要起到清洁中上层生物过滤介质的作用。
