申请日2009.04.30
公开(公告)日2010.01.20
IPC分类号C02F1/40
摘要
一种污水浮油隔离装置，涉及含油污水处理设施的设计技术领域，包括分离池和导水管，分离池包括沉砂池、隔油池和蓄水池，在沉砂池、隔油池和蓄水池之间设置有隔板，隔板上分别设置有进、出水斜导管，本实用新型改变隔油斜管设计的方法，提供一种能达到隔除污水中浮油的污水浮油隔离装置，经多次试验，在没加入增加油溶解度的添加剂的情况下，本装置可将含油量在30～100mg/L的含油污水的污水含油量降到5mg/L以下，达到GB8978-1996一级排放标准，实现了达标排放。
权利要求书
1.一种污水浮油隔离装置包括分离池和导水管，其特征是：所述分 离池是一个带有底面的矩形结构，包括沉砂池、隔油池和蓄水池，在沉砂 池、隔油池和蓄水池之间分别设置有隔板，在所述隔板上分别设置有进、 出水斜导管。
2.根据权利要求1所述的污水浮油隔离装置，其特征是：所述进水 斜导管安装在沉砂池与隔油池之间的隔板上，进口端在上，出口端在下， 斜度为45°～50°。
3.根据权利要求1所述的污水 浮油隔离装置，其特征是：所述出水 斜导管安装在隔油池与蓄水池之间的隔板上，进口端向下，出口端向上， 斜度为45°～50°。
4.根据权利要求1所述的污水浮油隔离装置，其特征是：所述沉砂 池、隔油池和蓄水池之间分别设置的两个隔板比四边的隔板高50～100mm。
5.根据权利要求1所述的污水浮油隔离装置，其特征是：所述设置 的进水斜导管的进口端的顶面低于矩形结构四边隔板的顶面，进水斜导管 的进口端的顶面比出水斜导管出口端的顶面高50～100mm。
6.根据权利要求1所述的污水浮油隔离装置，其特征是：在所述沉 砂池、隔油池和蓄水池之间分别设置的隔板上可各安装一道进、出水斜导 管，也可以各安装2～4道进、出水斜导管。
说明书
污水浮油隔离装置
技术领域：
一种污水浮油隔离装置，用于将把污水中的浮油进行有效隔离，涉及 含油污水处理设施的技术领域。
背景技术：
含油污水在工作、生活中是普遍存在的，以油为动力的机械在使用中， 存在油的跑、冒、滴、漏，因此，在日常工作中，与污水混合形成的含油 污水也是很常见的，特别是集中进行的机械设备冲洗，清洗的油污与水混 合形成大量的含油污水，稍有不慎就会流出容器对环境造成污染;污水中 的油一般有三种存在形态：浮油、乳化油、溶解油，其中浮油是含油污水 中含油量的主要部分，同时也是污染危害最严重的，浮油在废水中分散颗 粒较大，粒径大于100μm，易于从污水中分离出来;如果浮油不去除，进 入水体形成油膜，将阻碍空气中的氧气进入水体，水体复氧能力就会降低， 水体中的鱼因氧的缺少而死亡，并造成水体在厌氧条件下变黑、变臭，使 水质恶化;含油污水产生量较大的场所是炼化厂和大型的机械加工制造厂、 大型餐饮业、大型加油站等，目前这些场所均建有含油污水的处理设备， 对污水中的浮油进行收集，处理效果也较好;但是普遍存在的小型机械加 工制造业、小型餐饮业、小型加油站等产生的含油污水，污水量较小，由 于处理设备成本高，难以集中实施设备化处理，外排又不能达到国家排放 标准，因此，目前这些地方大多数只构建有几个土建的隔油池，并采用低 进高出的斜管隔油方法，对其进行储存和简单的处理，这些方法虽对污水 中浮油有一定去除效果，但浮油主要是停留在几个隔油池中的第一个池中， 而第一个池一般是用于调节污水的流量，起缓冲和沉砂作用，面积相对较 大，所以留在里面的浮油不好收集，当暴雨季节等水量较大情况时，就会 很容易造成池中浮油外溢，对污染造成严重的环境。
发明内容：
本实用新型的目的是针对现有技术的问题，通过改变隔油斜管设计的 方法，提供一种能达到有效隔除污水中浮油的污水浮油隔离装置。

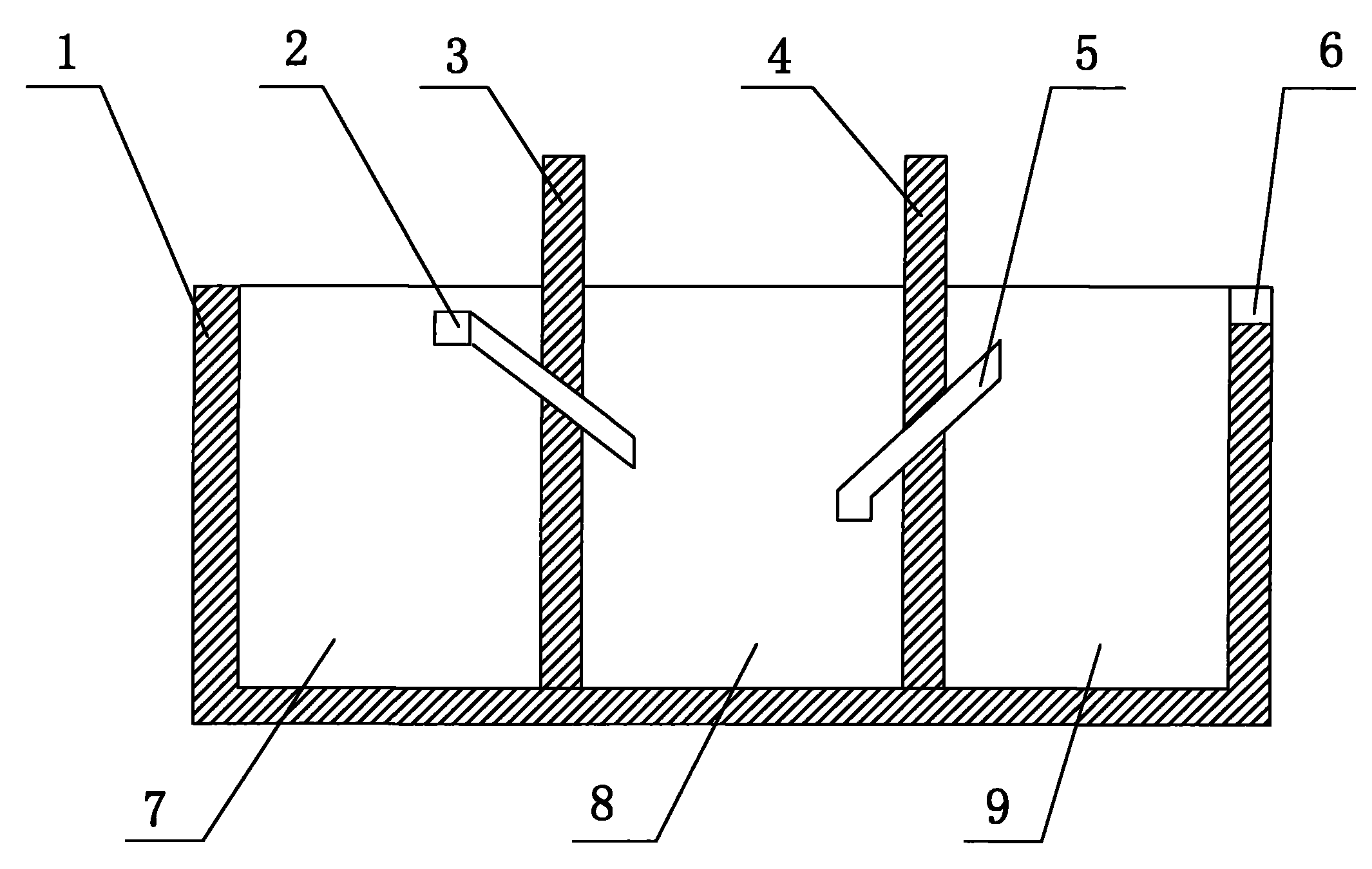

本实用新型是这样实现的：本实用新型包括分离池和导水管，其特征 是：所述分离池是一个带有底面的矩形结构，包括沉砂池、隔油池和蓄水 池，在沉砂池、隔油池和蓄水池之间分别设置有隔板，在所述隔板上分别 设置有进、出水斜导管;
所述进水斜导管安装在沉砂池与隔油池之间的隔板上，进口端在上， 出口端在下，斜度为45°～50°;
所述出水斜导管安装在隔油池与蓄水池之间的隔板上，进口端向下， 出口端向上，斜度为45°～50°;
所述沉砂池、隔油池和蓄水池之间分别设置的两个隔板比四边的隔板 高50～100mm;
所述设置的进水斜导管的进口端的顶面低于矩形结构四边隔板的顶 面，进水斜导管的进口端的顶面比出水斜导管出口端的顶面高50～100mm;
在所述沉砂池、隔油池和蓄水池之间分别设置的隔板上可各安装一道 进、出水斜导管，也可以各安装2～4道进、出水斜导管;
按照矩形结构设计一个污水浮油隔离装置，将分离池分为沉砂池、隔 油池和蓄水池，在沉砂池、隔油池和蓄水池之间分别设置两道高于四边的 隔板，并在隔板上设置进、出水斜导管，便于污水在隔离装置中的污水和 油底分离;
本实用新型的原理为：
利用油和水密度底不同，其原理表示如下式：
式中u-油品上浮速度，m/s;
ρs-油品的密度，kg/m3;
ρr-液体的密度，kg/m3;
d-油品粒径，m;
μ-液体黏度，Pa·s;
因此，在隔油池中，相对密度小于1的油品上浮至池面，并通过进、 出水斜导管底连通，达到最终油水分离的目的;
本实用新型底有益效果是：经过多次试验，在没加入使油乳化和增加 油溶解度的添加剂的情况下，将含油底污水通过本实用新型底装置，可将 含油量在30～100mg/L的含油污水的污水含油量降到5mg/L以下，含油指 标达到《污水综合排放标准》(GB8978-1996)一级标准，实现了排放污水 在含油指标方面达标
