申请日2009.04.27
公开(公告)日2010.01.27
IPC分类号B01F5/00; B01D21/01
摘要
本实用新型公开了一种用于污水处理的混凝器的混合反应管，它包括管体，其特征在于所述管体内设有混合旋叶，所述混合旋叶设有叶片，所述混合旋叶可转动固定在管体内的轴向位置。采用上述方案，将待处理的污水通过污水与混凝剂、混凝增效剂、絮体助凝剂、酸碱调节剂等各种参与混凝反应的药剂混合后，在混合反应管内进行反应。由于混合反应管的管道内设有混合旋叶，药剂与污水借助于混合旋叶的剧烈旋流搅拌和水流强烈扰动作用，使得药物在污水中均匀扩散和与混合。与现有技术相比，本实用新型用于污水处理的混凝器的混合反应管具有结构简单、占地面积小、混合反应效率高等优点。
权利要求书

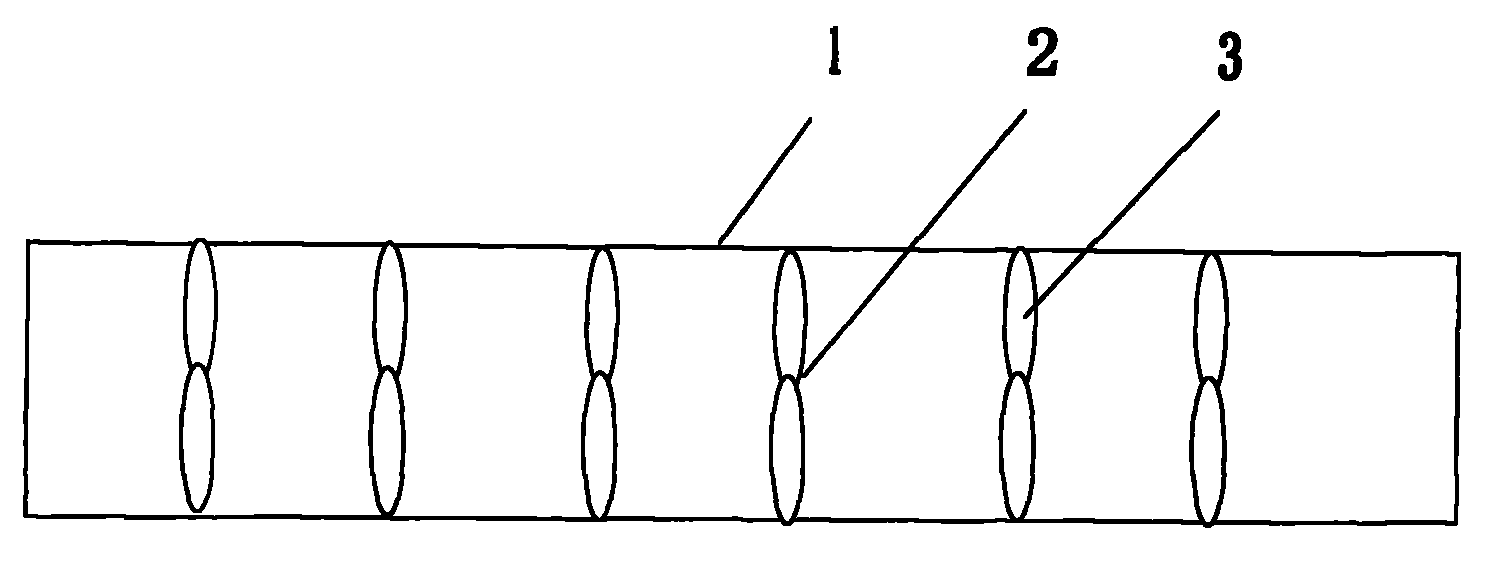

1、一种用于污水处理的混凝器的混合反应管，它包括管体(1)，其特 征在于所述管体(1)内设有混合旋叶(2)，所述混合旋叶(2)设有叶片(3)， 所述混合旋叶(2)可转动固定在管体(1)内的轴向位置。
2、根据权利要求1所述的用于污水处理的混凝器的混合反应管，其特 征在于所述管体(1)内的混合旋叶(2)为二个以上。
3、根据权利要求2所述的用于污水处理的混凝器的混合反应管，其特 征在于所述混合旋叶(2)包括逆时针方向转动的混合旋叶和顺时针方向转 动的混合旋叶。
4、根据权利要求1或2或3所述的用于污水 处理的混凝器的混合反应 管，其特征在于所述混合旋叶(2)在管体(1)内的轴向位置可转动固定为： 所述旋叶(2)的叶片(3)外侧设有转圈(4)，所述管体(1)内设有与转 圈(4)匹配的转圈槽(5)，所述转圈(4)在转圈槽(5)内。
5、根据权利要求1或2或3所述的用于污水处理的混凝器的混合反应 管，其特征在于所述混合旋叶(2)在管体(1)内的轴向位置可转动固定为： 所述旋叶(2)设有轴套(6)，所述管体(1)内的轴向位置设有轴(7)，所 述轴套(6)可转动固定在轴(7)上。
说明书
用于污水处理的混凝器的混合反应管
技术领域
本实用新型涉及一种污水物化处理中的混凝反应设备，更具体说是一种 用于污水处理的混凝器的混合反应管。，属环保设备技术领域。
技术背景
污水的物化混凝法处理的对象，主要是污水中的微小悬浮物和胶体杂 质。传统的混凝反应器基本上都采用反应釜(槽、罐或池)、一次加入反应 药剂，通过机械搅拌进行反应，这种混凝反应器已有众多的文献报道，这种 混凝反应器的反应釜(槽、罐或池)存在以下不足的：设备的占地面积大、 药剂与污水的混合反应效率仍有待于进一步提高。
实用新型内容
针对上述情况，本实用新型拟解决的问题是提供一种结构简单、占地面 积小、混合反应效率高的用于污水处理的混凝器的混合反应管。
为达到上述目的，本实用新型采用以下技术方案：一种用于污水处理的 混凝器的混合反应管，它包括管体，其特征在于所述管体内设有混合旋叶， 所述混合旋叶设有叶片，所述混合旋叶可转动固定在管体内的轴向位置。
所述管体内的混合旋叶为二个以上。所述混合旋叶包括逆时针方向转动 的混合旋叶和顺时针方向转动的混合旋叶。
所述混合旋叶在管体内的轴向位置可转动固定可以为：所述旋叶的叶片 外侧设有转圈，所述管体内设有与转圈匹配的转圈槽，所述转圈在转圈槽内。 也可以为：所述旋叶设有轴套，所述管体内的轴向位置设有轴，所述轴套可 转动固定在轴上。
采用上述方案，将待处理的污水通过污水与混凝剂、混凝增效剂、絮体 助凝剂、酸碱调节剂等各种参与混凝反应的药剂混合后，在混合反应管内进 行反应。由于混合反应管的管道内设有混合旋叶，药剂与污水借助于混合旋 叶的剧烈旋流搅拌和水流强烈扰动作用，使得药物在污水中均匀扩散和与混 合。与现有技术相比，本实用新型用于污水处理的混凝器的混合反应管具有 结构简单、占地面积小、混合反应效率高等优点。
