申请日2009.03.18
公开(公告)日2009.08.12
IPC分类号C02F11/12
摘要
本发明公开了一种适用于废水处理系统污泥处理部分的多功能一体化螺旋式污泥处理装置，由絮凝反应器、螺旋式污泥浓缩机和螺旋式污泥脱水机组成。絮凝反应器和螺旋式污泥脱水机安装在设备基础上，螺旋式污泥浓缩机安装在螺旋式污泥脱水机之上或安装在絮凝反应器和螺旋式污泥脱水机之间。所述装置具有多种功能和用途，可以根据原泥浆浓度和种类不同单独采用其中一种、两种或三种共用的形式，结构紧凑，一体化程度高，污泥处理效果稳定，低能耗，维护量小，全封闭运行，无二次污染。
权利要求书
1.一种多功能一体化螺旋式污泥处理装置，包括絮凝反应器、螺旋式污泥浓缩机、螺旋 式污泥脱水机，其特征在于：絮凝反应器和螺旋式污泥脱水机安装在设备基础上，螺旋式污 泥浓缩机安装在螺旋式污泥脱水机之上，螺旋式污泥脱水机主传动电机减速机置于螺旋式污 泥脱水机右上方。
2.按照权利要求1所述的多功能一体化螺旋式污泥处理装置，其特征在于：絮凝反应器 和螺旋式污泥脱水机安装在设备基础上，螺旋式污泥浓缩机则连接在絮凝反应器和螺旋式污 泥脱水机之间，螺旋式污泥脱水机主传动电机减速机置于螺旋式污泥脱水机左下方，锥体调 节装置用气缸或液压缸安装在螺旋式污泥脱水机右上方。
3.按照权利要求1或2所述的多功能一体化螺旋式污泥处理装置，其特征在于：可以根 据原泥浆浓度和种类不同对三个单元进行组合使用，也可以单独使用或两两组合使用。
4.按照权利要求1或2所述的多功能一体化螺旋式污泥处理装置，其特征在于：螺旋式 污泥脱水机由两段V型断面不锈钢网筒和网筒连接锥体联接成主骨架，变螺距、变断面螺旋 轴安装在主骨架内部，回转式冲洗装置安装在主骨架外部。
5.按照权利要求1所述的多功能一体化螺旋式污泥处理装置，其特征在于：螺旋式污泥 脱水机侧装式可变中心距蜗轮蜗杆锥体调节装置安装在出泥端。
6.按照权利要求1或2所述的多功能一体化螺旋式污泥处理装置，其特征在于：螺旋式 污泥浓缩机网筒采用高分子滤材制成，网筒内设有螺旋叶片，外设定时自动清洗装置。
说明书
多功能一体化螺旋式污泥处理装置
技术领域
本发明涉及一种环保领域水处理系统中，适用于废水处理中使用的污泥处理装置。
背景技术
以往传统的污泥处理设备主要有板框压滤机、带式压滤机及高速离心脱水机等几种机型。 这几种机型普遍存在：需要单独设置絮凝和浓缩装置、工作环境差、日常维护量大、备品备 件多、能耗高、占地面积大和运转噪声大等诸多问题。
发明内容
本发明要解决的技术问题是提供一种多功能一体化螺旋式污泥处理装置，所述装置为污 泥絮凝、浓缩、脱水一体化，具有占地面积小，全封闭运行，工况好，无污染，低能耗，设 备维护量少等特点。可以根据原泥浆浓度和种类不同对三个单元进行组合使用，也可以单独 使用或两两组合使用。

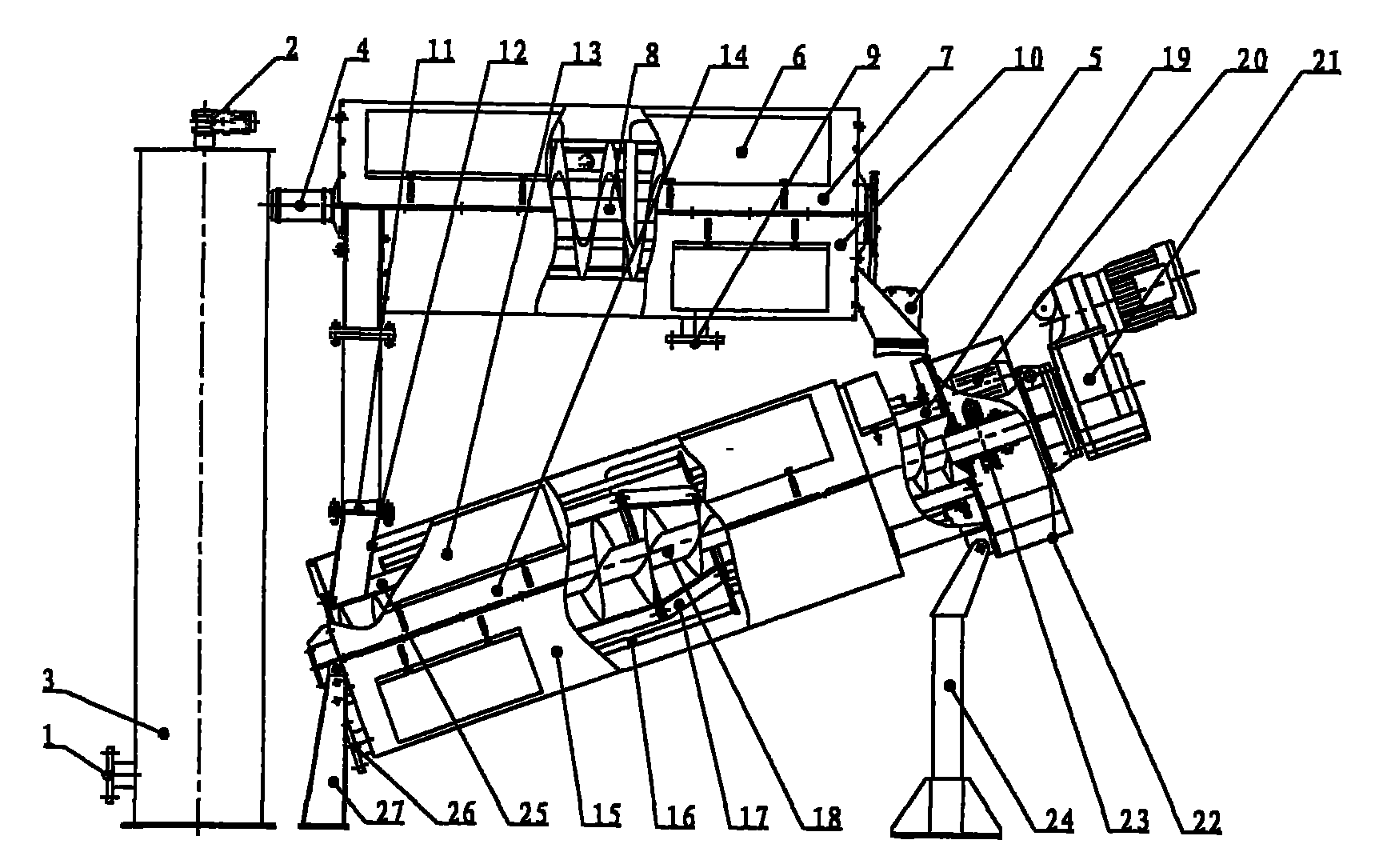

为此，本发明提供了两种不同实施方式的多功能一体化螺旋式污泥处理装置。其中一种 方式是螺旋式污泥浓缩机、螺旋式污泥脱水机在垂直方向进行叠加安装与絮凝反应器组成多 功能一体化螺旋式污泥处理装置。即絮凝反应器和螺旋式污泥脱水机安装在设备基础上，螺 旋式污泥浓缩机则安装在螺旋式污泥脱水机之上。另一种方式是由絮凝反应器、螺旋式污泥 浓缩机、螺旋式污泥脱水机等在水平方向上排列，逐一连接安装组成多功能一体化螺旋式污 泥处理装置。即絮凝反应器和螺旋式污泥脱水机安装在设备基础上，螺旋式污泥浓缩机则连 接在絮凝反应器和螺旋式污泥脱水机之间。该方式可将主传动电机减速机置于螺旋式污泥脱 水机左下方，螺旋式污泥脱水机右上方可装设气缸或液压缸自动控制出泥端锥体的调节。
所述装置中采用的絮凝反应器设有搅拌装置，将污泥与药剂充分混合，加速反应，使污 泥絮凝达到理想效果，利于污泥的浓缩及脱水。
所述装置中采用的螺旋式浓缩机为全封闭结构，网筒采用高分子滤材，滤网内表面设有 螺旋叶片，将污泥输送至出泥口，外表面设有定时自动冲洗装置，定时对网筒进行冲洗，保 证网筒的浓缩效果。该设备转速低，磨损小，可以免维护。
所述装置中采用的螺旋式污泥脱水机为全封闭结构，由两段网筒和网筒连接锥体连接成 主骨架，螺旋轴采用变螺距、变断面形式，安装在主骨架内部，既可满足挤压脱水的效果， 还使设备结构紧凑，节省空间。网筒采用V型断面不锈钢滤网，该滤网强度高，脱水效果好， 易冲洗。网筒冲洗装置采用回转式冲洗装置，冲洗效果好，无死角。该机出泥端设有锥体调 节装置，调整锥体与挤压网筒出口的间隙，以保证出泥含固率保持恒定，不受物料变化的干 蜗轮蜗杆调节形式，调整方便可靠。自动调节采用气缸或液压缸，对锥体进行调节。一台螺 旋式污泥脱水机也可同时设有自动和手动两种调节方式。
