申请日2009.03.13
公开(公告)日2009.12.30
IPC分类号B65G23/04; B65G45/10; B65G39/07
摘要
一种自动清除污泥的滚筒，包括圆柱形筒体，其特征是，筒体上有槽，筒体内设置有圆锥形排料筒。本实用新型结构简单，实用性强，通过筒体上螺旋形槽的设置，使筒体在旋转过程中，通过筒体和皮带之间的相对运动，使筒体上的粘附物从螺旋形的槽中落入筒体内，同时，皮带上被清扫下来的附着物，也可通过螺旋槽落入筒体内，再通过筒体内的锥形排料筒自动滑出滚筒，达到不需人工清扫，自动完成清除污泥的目的。
权利要求书
1、一种自动清除污泥的滚筒，包括圆柱形筒体，其特征是，筒体上有槽，筒体内设置有 圆锥形排料筒(2)。

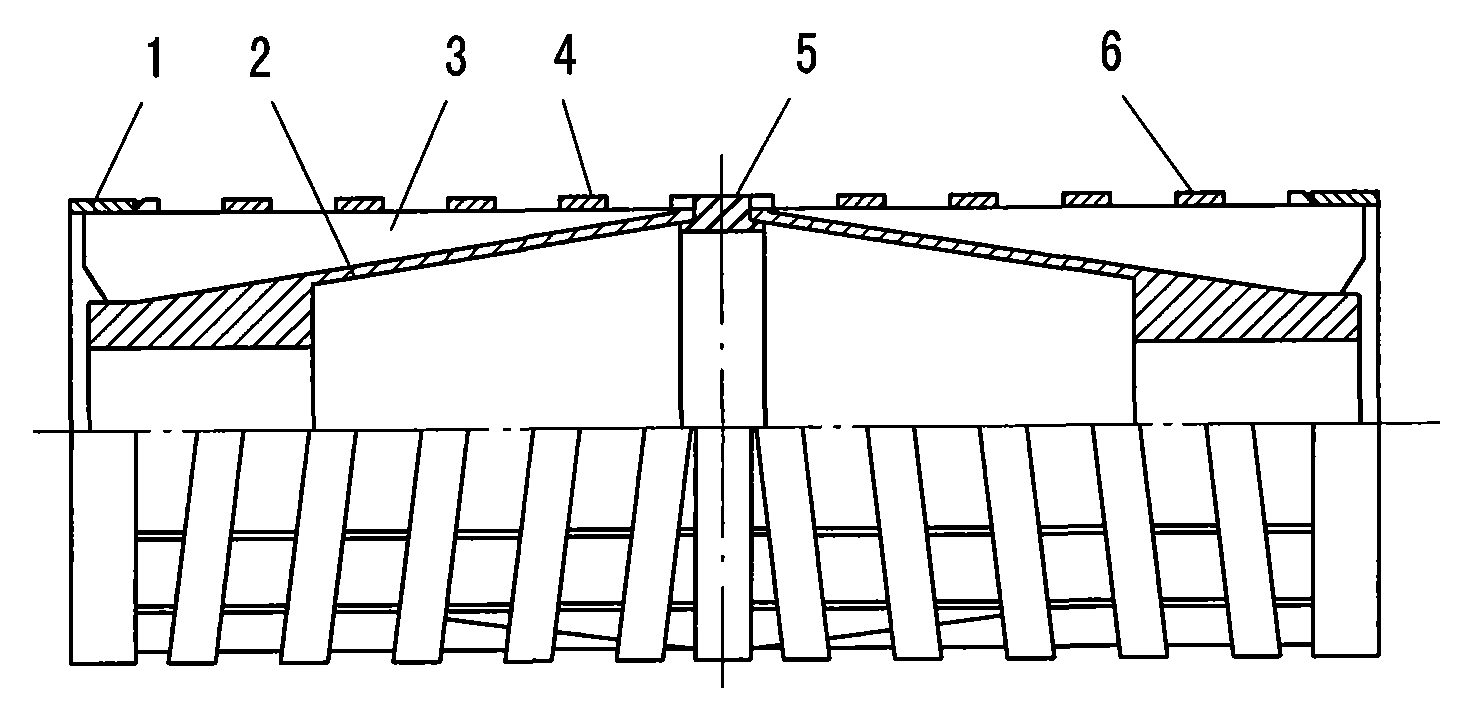

2、按权利要求1所述的自动清除污泥的滚筒，其特征是，所述筒体分为左筒体(4)和右 筒体(6)，筒体上的槽为螺旋形槽，左筒体(4)上的螺旋形槽的螺旋方向为左螺旋或右螺旋方 向，右筒体(6)上的螺旋形槽的螺旋方向为右螺旋或左螺旋方向;所述圆锥形排料筒(2)为中 间大二头小的二个锥筒构成，二个锥筒通过内筒圈(5)固接在一起;排料筒(2)和筒体之间设 置有加强筋板(3)。
3、按权利要求2所述的自动清除污泥的滚筒，其特征是，左筒体(4)和右筒体(6)的外端 均设置有外筒圈(1)。
说明书
自动清除污泥的滚筒
技术领域：
本实用新型涉及一种带式输送机械的部件，特别涉及一种带式输送机的滚筒。
技术背景：
目前带式输送机的滚筒由轴、端盖和筒体等零件构成，筒体为圆柱形空筒，由钢板通过 卷筒、焊接、加工而成，筒体的二端和端盖固接，轴安装在筒体内并和筒体同心，其二端从 端盖穿出并和端盖固接，轴的二端和输送机支座上的轴承配合连接。由于煤矿井下现场条件 恶劣，带式输送机的滚筒在使用过程中，因潮湿等原因，粘附严重，没有有效地办法来清理， 目前只有采用人工清理的方式来清理，清理工作十分困难，不仅需要停机来完成清理工作， 而且清理很难彻底，长期以来，因清理滚筒而影响了煤炭生产运输工作，同时，也降低了胶 带和滚筒的使用寿命。
发明内容：
本实用新型的目的是设计一种结构简单、具有自动清除滚筒上粘附物的自动清除污泥的 滚筒。
一种自动清除污泥的滚筒，包括圆柱形筒体，其特征是，筒体上有槽，筒体内设置有圆 锥形排料筒。
本实用新型的优点是，结构简单，实用性强，通过筒体上槽的设置，特别是螺旋形槽的 设置，使筒体在旋转过程中，通过筒体和皮带之间的相对运动，使筒体上的粘附物从螺旋形 的槽中落入筒体内，同时，皮带上被清扫下来的附着物，也可通过螺旋槽落入筒体内，再通 过筒体内的锥形排料筒自动滑出滚筒，达到不需人工清扫，自动完成清除污泥的目的。
