申请日2009.04.23
公开(公告)日2009.11.25
IPC分类号F04D29/22; F04D29/00
摘要

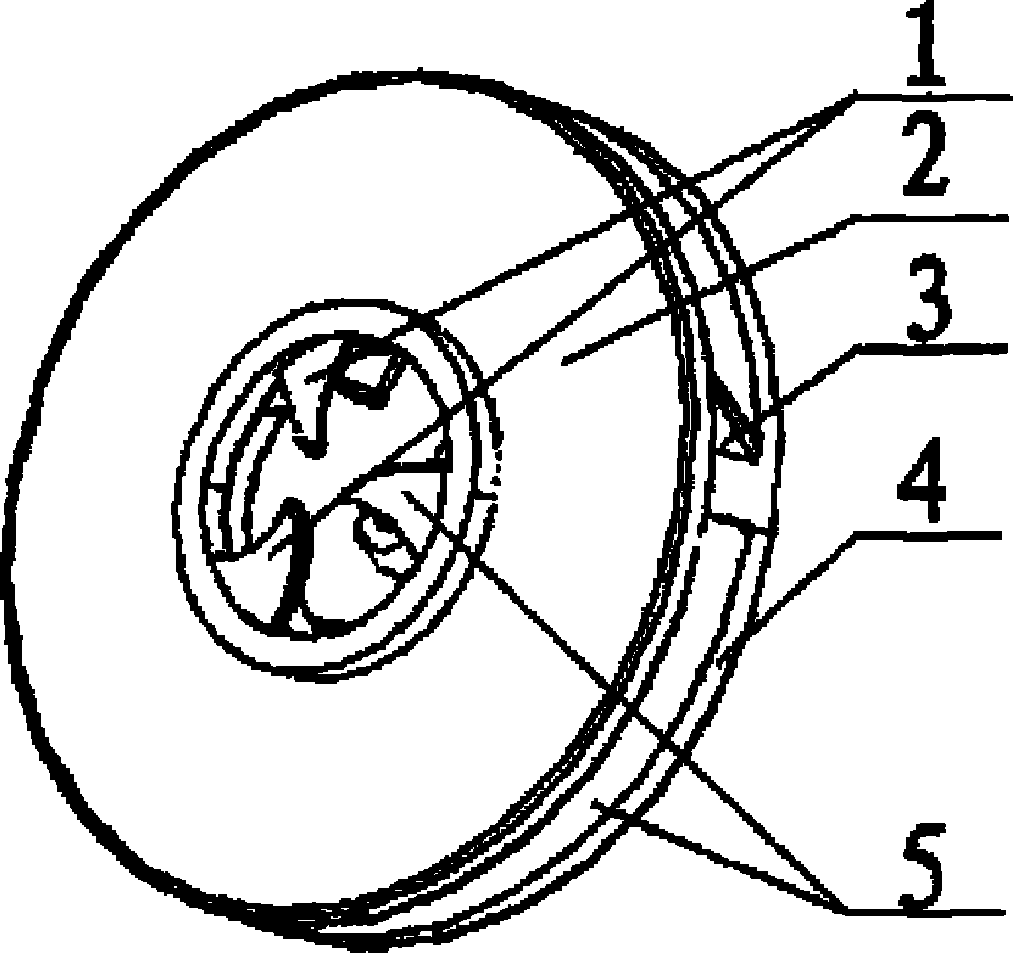

绞刀与叶轮一体化的污泥泵叶轮，其包括叶轮本体、叶轮前盖板、叶轮后盖板、起连结作用的轴、固定叶轮保证其平稳运行的轴承，叶轮前盖板的进料口处设有圆环形绞刀框，圆环形绞刀框内固装有分布均匀的叶片式绞刀，叶片式绞刀的刀片呈向前旋式，刀片右侧迎流方向开有刀锋。本发明结构简单，安装方便;防止泵内流道堵塞;提高泵的效率，提高泵的流量与扬程。
权利要求书
1、一种绞刀与叶轮一体化的污泥泵叶轮，包括叶轮本体、叶轮前盖板、叶 轮后盖板、起连结作用的轴、固定叶轮保证其平稳运行的轴承，其特征在于， 叶轮前盖板的进料口处设有圆环形绞刀框，圆环形绞刀框内固装有分布均匀的 叶片式绞刀，叶片式绞刀的刀片呈向前旋式，刀片右侧迎流方向开有刀锋。
2、根据权利要求1所述绞刀与叶轮一体化的污泥泵叶轮，其特征在于，叶 片式绞刀的刀尖沿径向指向入口流道轴线。
说明书
绞刀与叶轮一体化的污泥泵叶轮
技术领域
本发明涉及一种污泥 泵叶轮，尤其是涉及一种绞刀与叶轮一体化的污泥泵 叶轮。
背景技术
目前，污泥泵的叶轮主要有两种类型，一种是离心式全闭叶轮，另一种是 半闭叶轮，它们的进料口均呈喇叭状且较大，在运行过程中，进料口或流道很 容易被稍大的硬泥块或草藤堵塞，从而导致停机。另外，由于抽取物密度和粘 度往往较大，叶轮流道内负压过低，吸力不够，流量与扬程常常不能满足实际 需要。
中国专利CN2672326公开了一种双绞刀切割泵，在一定程度上缓解了泵流 道常常被堵塞的现状，但其入口尺寸相对缩小，且绞刀占据空间过大，在一定 程度上增大了流体阻力，降低了叶轮吸入压力，影响了泵的流量与扬程。
发明内容
本发明的目的是克服现有污泥泵叶轮的上述缺陷，提供一种可提高污泥泵 流量和扬程，同时可解决泵流道堵塞问题的污泥泵叶轮。
本发明的目的是通过以下技术方案实现的：其包括叶轮本体、叶轮前盖板、 叶轮后盖板、起连结作用的轴、固定叶轮保证其平稳运行的轴承，叶轮前盖板 的进料口处设有圆环形绞刀框，圆环形绞刀框内固装有分布均匀的叶片式绞刀， 叶片式绞刀的刀片呈向前旋式，刀片右侧迎流方向开有刀锋。
叶片式绞刀的刀尖宜沿径向指向入口流道轴线。
与泵体进行安装时，用于固定绞刀的圆环形绞刀框与泵的前盖板连为一体。
当叶轮高速运转时，叶片式绞刀与叶轮同步运行，对欲进入泵内的过大杂 物，叶片式绞刀会立刻将其切断或打碎，形成适合流道容积的物料，避免流道 堵塞;与此同时，叶片式绞刀在高速旋转时，会不断地搅拌入口处的物料，使 物料在高速剪切力作用下变稀，减小了物料间的摩擦作用，提高了泵的效率; 另外，在叶轮运转时，由于叶片式绞刀是向前旋转的，会在入口处产生指向流 道内的负压，与叶片共同作用，增强了流道内的总负压，从而充分地促进了泵 对物料的吸入，提高了泵的流量与扬程。
本发明具有以下优点：(1)将绞刀与叶轮一体化，绞刀占据空间小，结构 简单，安装方便;(2)可以有效打碎(切断)杂物，防止泵体流道的堵塞;(3) 能够降低入口处污泥粘度，提高泵的效率;(4)增大泵入口处的负压，提高吸 入压力，提高泵的流量与扬程。
