利用炉渣处理烟气脱硫废水技术

　　利用炉渣处理烟气脱硫废水的装置

　　技术领域：

　　本实用新型的利用炉渣处理烟气脱硫废水的装置属于水处理领域， 尤其涉及一种工业废水处理装置。

　　背景技术：

　　以往对锅炉烟气采用的湿法脱硫方法，虽能较好的去除烟气中的硫 化物，但同时也产生了弱酸性溶液，该溶液如果直接排放，则污染水体，危害 生态。一般是在该溶液中直接加入碱液进行中和，由于中和后残留的杂物无法 清除，另需耗费大量碱液除杂，加大了环保投入和生产成本。

　　发明内容：

　　本实用新型的目的在于提出一种可有效降低污水处理成本，提高水 资源的利用率的利用炉渣处理烟气脱硫废水的装置。

　　燃煤炉渣是煤炭燃烧后的融熔产物，含有大量硅、镁、钙、铝、铁的氧化 物，化学组成及物理特性见下表：

　　燃煤炉渣具有三种作用：

　　①吸附过滤作用：炉渣具有多孔结构，孔隙率达50-60%，比表面积较大， 表面能高，炉渣中含有的残炭达10-30%，这些残炭具有活性炭的性质，因此 炉渣对工业废水中的有机物、重金属、悬浮物具有较强的物理和化学吸附作用。 ②中和作用：炉渣中含有的CaO，MgO，Fe2O3，Al2O3，K2O，Na2O等碱性氧 化物被水浸泡后溶入废水中，能提高废水的PH值，可用来中和酸性废水，这在 处理酸性除尘废水，酸性矿井废水以及某些酸性重金属废水方面有较好的效果。 ③絮凝沉降作用：炉渣在被中性水浸泡35-65分钟后，被溶出的铝达到22.5- 53mg/L。铝在水中形成的氢氧化物是良好的絮凝剂，能对废水中有机物、重金 属、悬浮物起絮凝作用，加强其澄清沉降效果，此外炉渣中的部分无机粉尘对 废水也有混凝作用。

　　有鉴于此，本实用新型的技术方案在于：将脱硫和处理脱硫后的工业废水 采用顺序流程处理，使用炉渣做为过滤物，对工业废水中的有机物、重金属、 悬浮物进行吸附、过滤、中和及絮凝，同时中和脱硫后产生的弱酸溶液，提高 溶液的PH值，处理后的沉清液循环提供给脱硫装置使用。

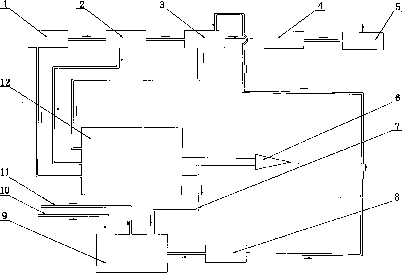

　　利用炉渣处理烟气脱硫废水的装置包括顺序连通的锅炉、电除尘器、脱硫 装置、引风机、烟囱以及炉渣池。脱硫装置的烟气进口前装设除尘器，除尘器 与锅炉排气口连通，在脱硫装置烟气出口处装设引风机，其与烟囱连通。脱硫 装置的排污口、电除尘器的排污口以及锅炉排渣口均与炉渣池管道连通。在炉 渣池下端装设刮渣机，炉渣池上部连通装设溢流管，其与循环池连通。在循环 池内通有净水补充管和碱液补充管，在循环池和脱硫装置的循环液入口管之间 装设水泵，三者连通。

　　本实用新型简化了污水处理工艺，减少了碱液投放量，可有效降低污水处 理成本，提高水资源的利用率。
