申请日2009.05.06
公开(公告)日2010.02.03
IPC分类号B01D21/04
摘要
本实用新型公开了一种污水二级沉淀池，包括一个澄清器，澄清器设有一个池体，池体的内部从垂直上分设澄清区、分离区、储存区和浓缩区，池体底部的污水进水管经池体底板进入池体，进水管顶部设有中心导流筒，池体的底部的设有污泥斗，污泥斗内设有排泥管，排泥管与排泥泵连接，池体内设有刮泥桥，池体外围的环周设有出水堰板，在池体外围刮泥桥上设有若干组回流污泥刮板，在刮泥桥上固定污泥导管，污泥导管末端设在池体中心的污泥斗上方，污泥导管前端设在回流污泥刮泥板上。本实用新型污泥收集快，减少污泥在池体中的接触时间，提高装置抗冲击负荷及污泥质量波动的能力，减少进水对泥层的扰动，保证出水水质。
权利要求书
1、一种污水二级沉淀池，包括一个澄清器，澄清器设有一个池体，池体的 内部从垂直上分设澄清区、分离区、储存区和浓缩区，池体底部的污水进水管 经池体底板进入池体，进水管顶部设有中心导流筒，池体的底部的设有污泥斗， 污泥斗内设有排泥管，排泥管与排泥泵连接，池体内设有刮泥桥，池体外围的 环周设有出水堰板，其特征在于：在池体外围的刮泥桥上设有若干组回流污泥 刮板，在刮泥桥上固定污泥导管，污泥导管末端设在池体中心的污泥斗上方， 污泥导管前端设在回流污泥刮泥板上。
2、根据权利要求1所述的一种污水二级沉淀池，其特征为：刮泥桥上设有 鼓风机，污泥导管前段经管路与鼓风机连接。
3、根据权利要求1所述的一种污水二级沉淀池，其特征为：在回转方向上， 回流污泥刮泥板斜置，污泥导管管口设在回流污泥刮泥板处。
4、根据权利要求2所述的一种污水二级沉淀池，其特征为：平置污泥导管 设在水面上方的刮泥桥的下部;污泥导管的末段设在中心导流筒的一侧。
5、根据权利要求1所述的一种污水二级沉淀池，其特征为：在刮泥桥上设 有紫外线发生装置或红外灯。
说明书
一种污水二级沉淀池
技术领域
本实用新型属于给水、污水处理的技术领域，涉及一种固液分离装置，尤 其涉及一种沉淀池。
背景技术
目前，随着国家工业化、城市化进程，工业、生活污水的排放量大幅增加， 污水的处理成为可持续发展迫切需要解决的问题。污水的澄清处理法与沉淀法 是目前污水处理的两种固液分离处理技术。澄清池是利用池中积聚的泥渣与原 水中的杂质颗粒相互接触、吸附，以达到清水较快分离的净水构筑物，可较充 分发挥混凝剂的作用和提高澄清效率。沉淀池则是利用重力作用使固体污染物 从水中分离去除。现有固液分离技术的工艺方案：1、澄清池，一般分为机械搅 拌澄清池、水力循环澄清池、脉冲澄清池和悬浮澄清池。2、沉淀池，一般分为 平流式、竖流式和辐流式。辐流式沉淀池水处理中，池体直径在25～35米之间， 设有底部刮泥装置、吸泥装置和表面刮渣设备。被处理的原污水，从沉淀池底 部的中心进入池体，通过中心导流筒进入池体。池体竖向高度上划分为四部分， 即：澄清区、分离区、储存区和浓缩区，污水在分离区进行泥水分离，澄清水 由上层排出，污泥在池体下部逐渐沉淀、浓缩，排出池外。从而实现固液分离， 使污水得到净化。现有辐流式沉淀池的缺点：1、池水水流速度不稳定，泥、水 接触时间长，污泥易厌氧产气、上浮，影响出水水质;2、机械排泥设备复杂， 造价偏高;3、对施工质量要求较高;4、对冲击负荷和污泥质量波动的适应能 力不强。
实用新型内容
为了解决现有的辐流式沉淀池的泥水接触时间长影响出水水质、设备复杂、 生产中适应能力不强的技术不足，本实用新型的目的是提供一种缩短污泥在沉 淀池中的接触时间、将污泥快速收集、提高装置抗冲击负荷及污泥质量波动的 能力、减少进水对泥层的扰动、保证出水水质的一种污水二级沉淀池。
为了实现本实用新型的实用新型目的采用的技术方案如下：

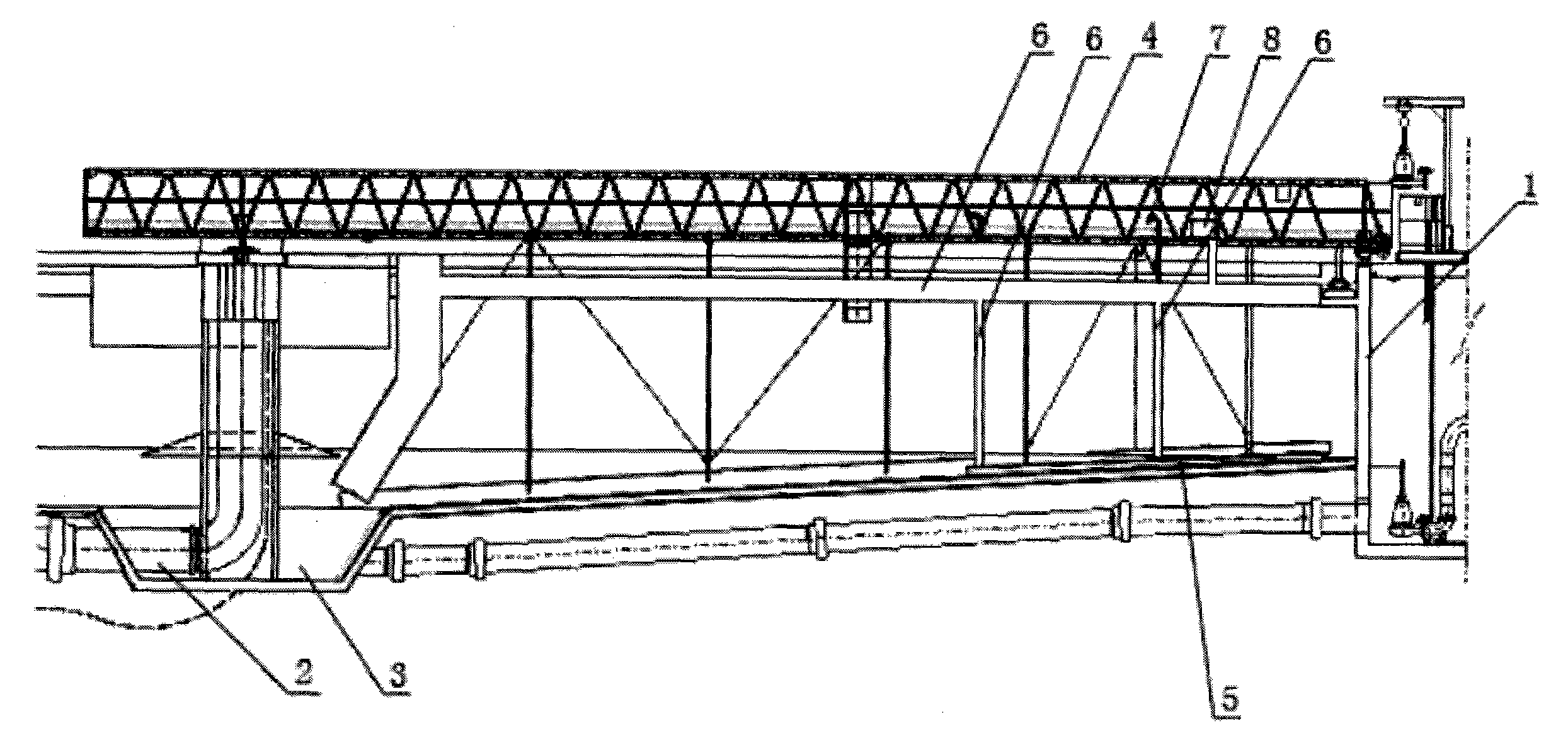

一种污水二级沉淀池，包括一个澄清器，澄清器设有一个池体，池体的内 部从垂直上分设澄清区、分离区、储存区和浓缩区，池体底部的污水进水管经 池体底板进入池体，进水管顶部设有中心导流筒，池体的底部的设有污泥斗， 污泥斗内设有排泥管，排泥管与排泥泵连接，池体内设有刮泥桥，池体外围的 环周设有出水堰板，其特征在于：在池体外围的刮泥桥上设有若干组回流污泥 刮板，在刮泥桥上固定污泥导管，污泥导管末端设在池体中心的污泥斗上方， 污泥导管前端设在回流污泥刮泥板上。
所述刮泥桥上设有鼓风机，污泥导管前段经管路与鼓风机连接。
所述在回转方向上，回流污泥刮泥板斜置，污泥导管管口设在回流污泥刮 泥板处。
所述平置污泥导管设在水面上方的刮泥桥的下部;污泥导管的末段设在中 心导流筒的一侧。
所述在刮泥桥上设有紫外线发生装置或红外灯。
本实用新型的有益效果：
1、可缩短污泥在沉淀池中的接触时间;
2、可将污泥快速的从外围收集起来，效率高于单纯的刮泥装置;
3、抗冲击负荷的能力提高，尤其可适应雨季水量的较大波动;
4、污泥的回流率可以根据进水量进行有效的调整;
5、减少了进水对污泥层的扰动，提高出水水质;
6、比吸泥装置更经济;
7、不堵塞污泥导管;
8、操作简单;
9、方便维护。
