申请日2008.12.29
公开(公告)日2009.10.28
IPC分类号C02F1/00; C02F1/52
摘要
本实用新型公开了一种酒店污水处理装置，包括支架体，药粉瓶和潜水泵，其特征在于：所述的药粉瓶的底部安装有一个药量控制装置，支架体上设有立柱，药量控制装置置于立柱之上，立柱上设有T型拔动杆，T型拔动杆的横臂的一端与立柱活动连接，T型拔动杆的横臂与一个筒体贴合，筒体与横臂贴合的一端设有开口，筒体的另一端通过一个管体与潜水泵连接，T型拔动杆的纵臂与药量控制装置连接。采用了上述结构，本实用新型具有高效率净化酒店污水，且用地面积小，耗能源和人力少，使用效果好，造价低的优点。
权利要求书

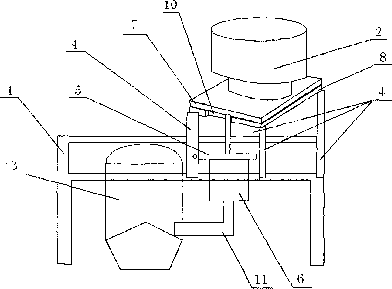

1、一种酒店污水处理装置，包括支架体(1)，药粉瓶(2)和潜水泵(3)， 其特征在于：所述的药粉瓶(2)的底部安装有一个药量控制装置，支架体(1) 上设有立柱(4)，药量控制装置置于立柱(4)之上，立柱(4)上设有T型拔 动杆(5)，T型拔动杆(5)的横臂的一端与立柱(4)活动连接，T型拨动杆(5) 的横臂与一个筒体(6)贴合，筒体(6)与横臂贴合的一端设有开口，筒体(6) 的另一端通过一个管体(11)与潜水泵(3)连接，T型拔动杆(5)的纵臂与药 量控制装置连接。
2、根据权利要求1所述的一种酒店污水处理装置，其特征在于：所述的药 量控制装置为滑动推块(7)与支撑板(8)贴合构成，支撑板(8)固定于支架 体(1)的立柱(4)之上，滑动推块(7)置于支撑板(8)之上，T型拔动杆(5) 的纵臂穿过支撑板(8)与滑动推块(7)连接。
3、根据权利要求2所述的一种酒店污水处理装置，其特征在于：所述的支 撑板(8)在与药粉瓶(2)相应的位置设有一个穿孔(9)，在T型拔动杆(5) 的纵臂穿过支撑板(8)之处设有滑动槽(10)。
说明书
一种酒店污水处理装置
技术领域
本实用新型涉及一种环境保护装置，特别涉及一种酒店污水处理装置。
背景技术
目前，我国淡水资源严重短缺，污水排放量大，许多工业上的生产，还有 人们的生活排污等等，都对水造成污染，污水严重污染环境，严重影响人们的 生活。而酒店产生的污水已经成为不可忽视的水污染，对酒店污水进行综合处 理，净化酒店污水并且达到国家排放标准，是现有技术需要解决的问题。
实用新型内容
本实用新型提供一种酒店污水处理装置，以达到对酒店污水进行综合处理， 净化酒店污水并且达到国家排放标准的目的。
为解决上述技术问题，本实用新型的技术方案是：一种酒店污水处理装置， 包括支架体，药粉瓶和潜水泵，其特征在于：所述的药粉瓶的底部安装有一个 药量控制装置，支架体上设有立柱，药量控制装置置于立柱之上，立柱上设有T 型拔动杆，T型拔动杆的横臂的一端与立柱活动连接，T型拔动杆的横臂与一个 筒体贴合，筒体与横臂贴合的一端设有开口，筒体的另一端通过一个管体与潜 水泵连接，T型拔动杆的纵臂与药量控制装置连接。
一种酒店污水处理装置，其特征在于：所述的药量控制装置为滑动推块与 支撑板贴合构成，支撑板固定于支架体的立柱之上，滑动推块置于支撑板之上， T型拔动杆的纵臂穿过支撑板与滑动推块连接。
一种酒店污水处理装置，其特征在于：所述的支撑板在与药粉瓶相应的位 置设有一个穿孔，在T型拔动杆的纵臂穿过支撑板之处设有滑动槽。
一种酒店污水处理装置，采用了上述结构，能够对酒店污水进行综合处理， 使污水中的油污、氮、磷及废弃物类絮凝沉淀，具有脱色、脱臭、脱水、脱油、 除菌等多种功效。同时，本装置还能去除污水中的重金属离子、放射性物质、 致癌物质、SS、COD、BOD等污染和有害物质，净化污水并且达到国家排放标准， 净化环境，实现水资源的循环再利用，提高水资源的利用率。而且本装置用地 面积小，耗能源和人力少，造价低，且使用效果好、效率高。
