申请日2008.12.11
公开(公告)日2009.11.11
IPC分类号C02F9/14; C02F3/12; C02F1/50; C02F1/52
摘要
本实用新型智能化小型医院废水处理专用设备，包括有调节池、高效接触氧化池、沉淀池、清水池、消毒设施;整套设备处理量为5-20吨每天;本产品安装方便、处理效果好、便于管理、建设投资少、运行费用低，具有很强的实用性。
权利要求书

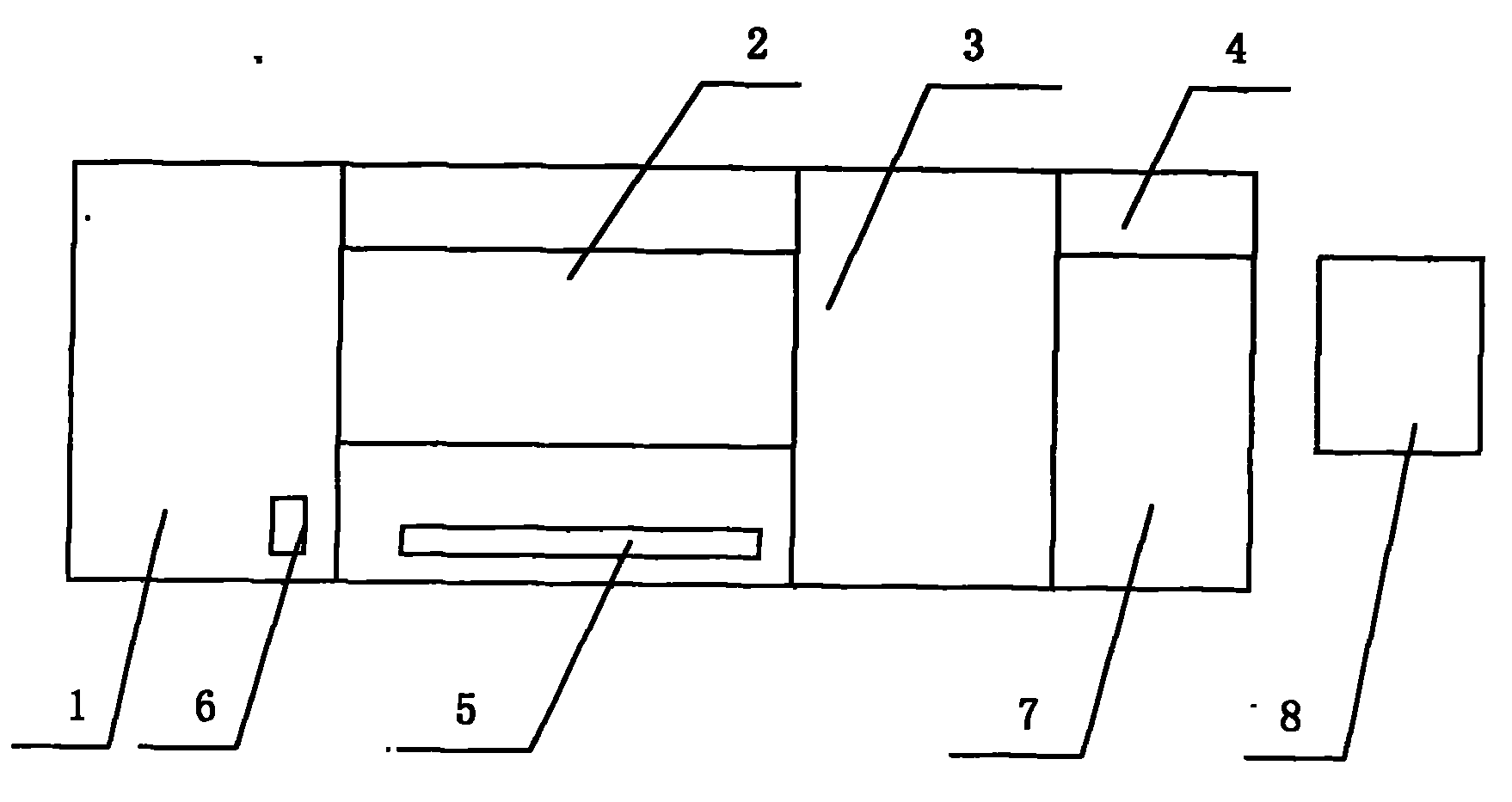

1.一种智能化小型医院废水处理专用设备，其特征在于由调节池(1)、高效接触氧化池(2)、 沉淀过滤池(3)、消毒设施(4)、曝气系统(5)、提升水泵(6)、风机(7)、智能控制系统 (8)组成;调节池(1)通过提升水泵(6)与高效接触氧化池(2)相连接，高效接触氧化 池(2)处理的水经曝气系统(5)进入沉淀过滤池(3)，经沉淀过滤池(3)过滤后进入消毒设 施(4)，风机(7)用于高效接触氧化池(2)的供氧;
2.根据权力要求1所述的一种智能型小型医院废水处理设备，其特征在于：整个智能化小型 医院污水处理专用设备通过智能控制系统(8)实现智能PLC控制方式。
说明书
智能化小型医院废水处理专用设备
技术领域
本实用新型提供一种用于小型医疗机构污水处理的设备，属于水处理技术领域。
背景技术
小型医院污水来源及成分复杂，含有病原细菌、病毒、化学药剂、重金属、消毒剂、有 机溶剂、酸、碱和放射性同位素等，具有空间污染、急性传染和潜伏性传染等特征，不有效 处理会成为一条疫病扩散的重要途径并且严重污染环境。
农村乡镇医院普遍位于人口集中的场、镇上，由于我国乡镇排水系统普及率和污水集中 处理率低，医院污水现阶段只能直接或间接的排入环境水体，加之我国乡镇居民的生活饮用 水源，主要是就近采用地表水或浅层地下水，直接或间接的排入环境水体的医院污水，对农 村乡镇居民的生活饮用水存在巨大的疾病和环境风险。
农村乡镇医院的医院污水存在着以下特性：(1)排水量小，呈间歇性(2)污染负荷轻， 危害重(3)现阶段需要直接或间接的排入环境水体(4)排放区域水环境要求较高(5)产生 污水的区域分散。
实用新型内容
根据以上存在的问题，本实用新型的目的，采用一种新型智能化小型医院废水处理专用 设备，本设备出水水质好，建设投资低，运行费用低，智能运行，维护管理方便，适应性好。
智能化小型医院污水处理专用设备的工艺路线，由调节池1、高效接触氧化池2、沉淀过 滤池3、消毒设施4、曝气系统5、提升水泵6、风机7、智能控制系统8组成，是以生物接 触氧化工艺为核心的处理工艺，辅以可靠、稳定的粗滤、精滤和紫外线杀菌消毒进行医院污 水的处理。医院污水在调节池(化粪池)中通过机械方法(隔栅或滤网)进行固液分离后除 去粗颗粒的悬浮物后，被提升到设备中，通过高效生物接触氧化区的微生物的生化反应，将 有机污染物分解或者转化成无害的气体产物(CO2)、水(H2O)和含有大量有机物的固体物质 (生物污泥)，在经过两级粗滤和精滤将水中的悬浮物有效的除去，使悬浮物的含量小于 10mg/l，最后通过紫外线杀菌消毒达标排放，较低的悬浮物有效保证处理后的杀菌效果。
本实用新型与现有技术相比，具有如下优点：
(1)现有专门针对小型医疗机构废水处理设备还不多见。
(2)本设备具有初期建设投资少：采用一体化的钢结构或者玻璃钢结构焊接而成。
(3)运行费用低：采用智能控制方式，成熟工艺、高效的水泵和风机，无需专人值守;运 行费仅为电机能耗，水处理成本为不大于0.5元/吨。
(4)无安全隐患：现行的大多数化学消毒剂和药剂都属于剧毒、易燃、易爆腐蚀性物质， 存在着安全隐患而紫外线消毒技术完全消除了安全隐患。
(5)独特的消毒工艺：采用我公司研发的污水紫外线杀菌消毒系统。紫外线灯管采用国外 进口。
(6)管理维护方便：智能运行，无需专人职守。
(7)适应性好：独特的接触氧化池的设计，耐冲击负荷强。
(8)安装简便，占地面积小。
紫外线水消毒系统的优点
(1)高效：高效率、广谱杀菌性，对所有微生物都有效。
(2)经济：运营成本低。
(3)安全：无二次污染，不会过量，不会有化学危险问题，不会对周围为环境造成二次 污染。
(4)快速：由于紫外线杀菌的独特原理，不需很多的接触时间
(5)安装维护方便：
(6)可以连续或间歇运行，无需人为干预。
(7)无化学物质，没有氯味道及腐蚀问题。
