申请日2009.02.04
公开(公告)日2010.08.04
IPC分类号B08B1/04; C02F1/32
摘要
一种自清洁型紫外线水处理杀菌装置。自清洁的方法是在紫外线杀菌装置筒体内有紫外线杀菌灯的石英玻璃套管，紫外线杀菌装置筒体垂直安装，石英玻璃套管外套有一带有毛刷的飞轮，处理水在流过筒体与石英玻璃套管之间时被紫外线照射杀菌，其特征在于在所述的筒体下部进水时，水推动毛刷飞轮旋转向上移动，利用毛刷飞轮旋转向上移动刷除石英玻璃套管与筒体内壁表面附着污物，依靠间断供水，毛刷飞轮装置即反复上下自动擦拭石英玻璃套管与筒体内壁，完成对紫外线杀菌装置的筒体内壁和石英玻璃套管的清洗工作，提高紫外线杀菌装置的杀菌效果。
权利要求书

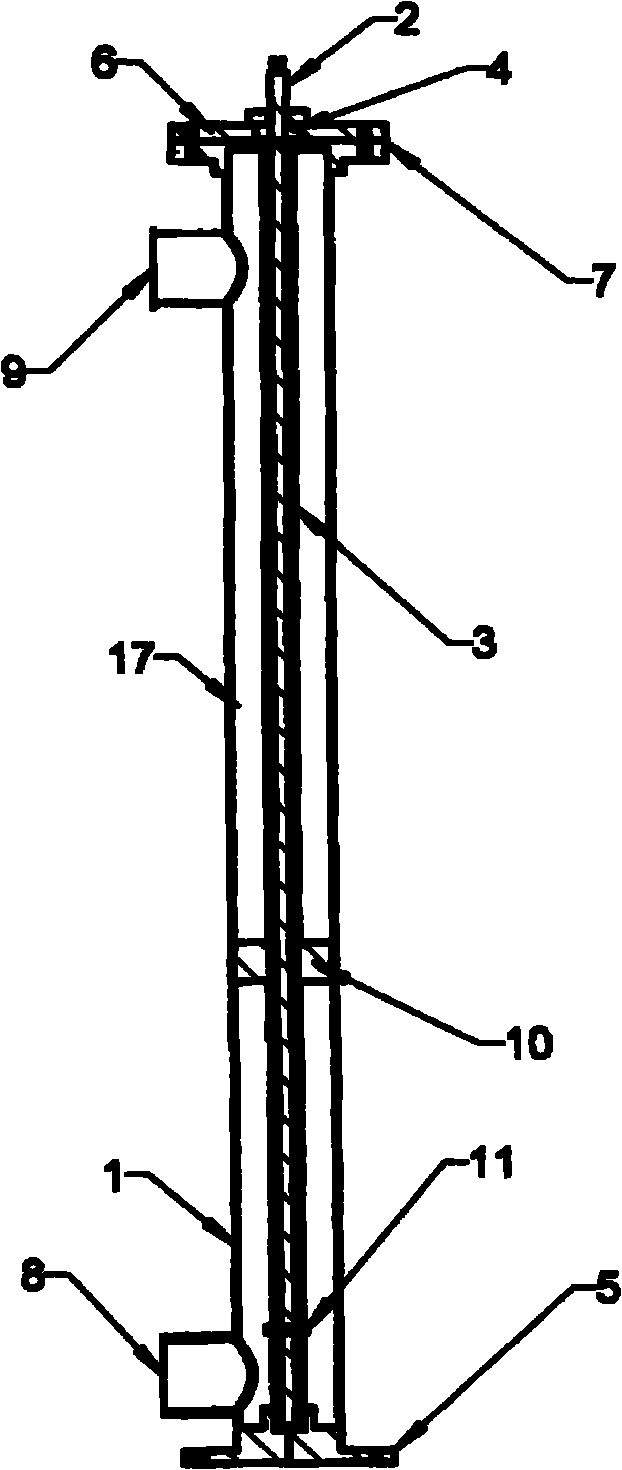

1.一种自清洁型紫外线水处理杀菌装置，包括有一中空柱状筒体(1)，筒体(1)的下端一侧设有进水口(8)上端一侧设有出水口(9)，在筒体(1)纵向中央设置石英玻璃套管(3)，石英玻璃套管(3)上套有一带有毛刷的毛刷飞轮(10)，紫外线灯(2)自石英玻璃套管(3)上端开口插入其中处，处理水在流过筒体(1)与石英玻璃套管(3)之间时被紫外线照射杀菌，筒体(1)内壁衬钛箔(17)。其特征在于在所述的筒体(1)下部进水时，水推动毛刷飞轮(10)旋转向上移动，利用毛刷飞轮(10)旋转向上移动去除石英玻璃套管(3)和钛箔(17)上的表面附着污物，水流停止毛刷飞轮(10)靠重力旋转沉到低部，只需依靠间断供水，毛刷飞轮(10)装置即自下而上、自上而下反复自动擦拭石英玻璃套管(3)和钛箔(17)。
2.根据权利要求1所述的自清洁型紫外线水处理杀菌装置，其特征在于所述的毛刷飞轮(10)的结构由内环(12)，外环(13)，飞轮叶片(14)，内毛刷(15)和外毛刷(16)组成。
3.根据权利要求1至2所述的自清洁型紫外线水处理杀菌装置，其特征在于所述的毛刷飞轮(10)的比重量大于处理水的比重。
4.根据权利要求1至3所述的自清洁型紫外线水处理杀菌装置，其特征在于所述的毛刷(15)、毛刷(16)采用既耐紫外线照射而又化学性能稳定的塑料丝或片。
5.根据权利要求1-2所述的自清洁型紫外线水处理杀菌装置，其特征在于所述石英玻璃套管(3)下部安装有定位环(11)。
6.根据权利要求1自清洁型紫外线水处理杀菌装置，其特征是：筒体(1)内粘附钛箔(17)。
7.根据权利要求1至6中任一权利要求所述的自清洁型紫外线水处理杀菌装置，其特征在于所述的自清洁型紫外线水处理装置在需提高紫外线照射强度时可串联使用，在需提高供水量时可并联使用。
说明书
一种自清洁型紫外线水处理杀菌装置
技术领域 本发明涉及一种利用紫外线对水进行杀菌处理的装置，特别是一种对石英玻璃套管和筒体内衬表面附着污物可自动清洁的紫外线水处理装置。
背景技术 目前，公知的紫外线水处理杀菌装置一般包括有一中空密封筒体，筒体的两端侧面分别设有进水口和出水口，在筒体中央则纵向地设置有一根或多根紫外线灯，该紫外线灯被密封在石英玻璃套管内，流经筒体内的水经紫外线灯的照射后，杀灭水中的细菌，达到杀菌消毒的目的，但是，所述紫外线杀菌装置的石英玻璃套管和筒体内衬表面会因粘附来自水中的污物而影响紫外线的杀菌能力，从而造成杀菌效果下降，通常的做法1、定期将石英玻璃套管拆出，对石英玻璃套管和筒体内衬表面进行人工清洗，十分不便。而且这种方式要求在清洗时系统必须停止运行，其清洗工作需要手工进行，有时还要用到化学试剂，费工费时，又容易造成二次污染。2安装机械设备擦洗，设备昂贵，擦洗传动装置复杂，密封要求高，维护困难很多用户无法承受。因此就需要一种可以不拆卸、无机械驱动的带有自动清洁性能的紫外线杀菌装置。
发明内容 本发明的目的在于为克服现有技术中的缺陷，提供一种无拆卸、无机械驱动能自动保持石英玻璃套管和筒体内衬清洁的紫外线水处理装置，可以在系统供水状态下对石英玻璃套管和筒体内衬进行擦拭、清洁。避免因采用机械擦洗设备所发生的复杂维护和高昂成本问题，避免因采用传统的人工方式带来的擦拭不方便、擦拭不清洁等因素所造成的紫外灯灭菌效果差的问题。
本发明解决上述技术问题所采用的技术方案为 一种自清洁型紫外线水处理杀菌装置，筒体垂直安装，在筒体纵向中央设置有石英玻璃套管，石英玻璃套管上套有一带有毛刷的飞轮，石英玻璃套管与筒体密封，紫外线灯自石英玻璃套管上端开口插入其中处，处理水在流过筒体与石英玻璃套管之间时被紫外线照射杀菌，在所述的筒体下部进水时，水推动毛刷飞轮旋转向上移动，利用毛刷飞轮向上旋转移动去除石英玻璃套管和筒体内衬表面附着污物，水流停止毛刷飞轮靠重力旋转沉到低部，只需依靠间断供水，毛刷飞轮装置即可自下而上、自上而下反复自动擦拭石英玻璃套管和筒体内衬，方便的完成对石英玻璃套管和筒体内衬的清洗工作，从而保持石英玻璃套管正常的对紫外线的透射能力和筒内衬对紫外线的反射强度。
本发明的效果是 在即不拆卸石英玻璃套管又无需增添动力机械设备便可对石英玻璃套管表面和筒体内衬实现自动清洗的目的，达到良好的清洁效果，降低了设备投资、维护成本和劳动强度，提高了工作效率。不需要添加化学试剂，不会造成二次污染。
