申请日2008.09.24
公开(公告)日2009.07.08
IPC分类号C02F9/14; C02F1/78; C02F3/12
摘要
本实用新型公开了臭氧消毒与下流式曝气生物滤池一体化污水处理装置。该装置包括臭氧发生装置、气水混合装置和下流式曝气生物滤池，所述臭氧发生装置与文丘里管相连;下流式曝气生物滤池由下到上包括气水混合层、承托布水板和生物填料，进水口设置在下流式曝气生物滤池上端，出水口设置在气水混合层;循环进水口位于气水混合层中。臭氧与循环水通过文丘里管进入气水混合层中，臭氧杀灭废水中的微生物，而随臭氧带入的大量空气，则在下流式曝气生物滤池中起到好氧生化处理的气源作用。该实用新型在一个组合的反应器中实现了臭氧消毒和利用臭氧中的氧气进行曝气生物滤池好氧生化的两个作用，减少了泵与管道，占地面积小，经济且高效。
权利要求书
1、臭氧消毒与下流式曝气生物滤池一体化污水处理装置，包括臭氧发生 装置、气水混合装置和下流式曝气生物滤池，所述气水混合装置包括依次连 接的输送水泵、文丘里管和循环进水口;其特征在于：所述臭氧发生装置与 文丘里管相连;下流式曝气生物滤池由下到上包括气水混合层、承托布水板 和生物填料，进水口设置在下流式曝气生物滤池上端，出水口设置在气水混 合层;循环进水口位于气水混合层中，生物填料为陶粒，粒径为2～6mm， 高度为3～5m。
2、根据权利要求1所述的臭氧消毒与下流式曝气生物滤池一体化污水处 理装置，其特征在于：所述下流式曝气生物滤池还包括反冲洗风装置，所述 反冲洗装置的反冲洗水泵经第四阀门与下流式曝气生物滤池的气水混合层连 通;反冲洗气泵也与气水混合层连通，反冲洗出水堰位于下流式曝气生物滤 池的上端，反冲洗出水堰上设有反冲洗出水口。
3、根据权利要求1或2所述的臭氧氧化与下流式曝气生物滤池结合的废 水处理装置，其特征在于：下流式曝气生物滤池还包括检修人孔，设置在气 水混合层上。
4、根据权利要求3所述的臭氧消毒与下流式曝气生物滤池一体化污水处 理装置，其特征在于：所述承托布水布气板为钢板或者钢筋混凝土结构，在 钢板或者钢筋混凝土板上安装ABS塑料或者不锈钢滤头。
5、根据权利要求1或2所述的臭氧消毒与下流式曝气生物滤池一体化污 水处理装置，其特征在于：所述生物填料层由陶粒、活性炭、蜂窝陶瓷、沸 石或火山岩颗粒填料中的一种堆积形成，粒径为2～6mm。
6、根据权利要求1或2所述的臭氧消毒与下流式曝气生物滤池一体化污 水处理装置，其特征在于：所述废水进水输送水泵与文丘里管连通的管道上 依次设有第一阀门和流量计。
说明书
臭氧消毒与下流式曝气生物滤池一体化污水处理装置
技术领域
本实用新型涉及水处理领域，具体是利用臭氧消毒与下流式曝气生物滤池结合 的废水深度处理装置，处理低污染的废水或微污染水源水，做到生化反应与臭氧消 毒一体化。
背景技术
臭氧具有极强的氧化性能，其氧化能力仅次于氟，高于氯和高锰酸钾。基于臭 氧的强氧化性，且在水中可短时间内自行分解，没有二次污染，是理想的绿色氧化 药剂。目前，臭氧技术在水处理领域的应用正不断增加。臭氧不仅具有很强的消毒 杀菌作用，还可以氧化去除水中的还原性污染物质。一般臭氧是由臭氧发生器在高 压放电管中，由氧气产生臭氧。只有少部分的氧气被转化为臭氧，大约10-20%的 氧气被转化为臭氧。在含臭氧的混合气中，若能既利用其中臭氧极强的杀菌作用， 又能利用其中的氧气，使氧气成为下流式曝气生物滤池的气源，同时曝气生物滤池 四米左右高度的生物填料，又相当于臭氧的尾气破坏体。这样，可以做到一套设备， 多重功效，节省了投资费用，提高了处理效果，减少了占地面积。
曝气生物滤池(BAF)工艺主要应用于低浓度的污水深度处理和原水微污染的 预处理，如城市生活污水处理，低浓度工业污水处理，给水的原水预处理等。它是 一种微生物接触生长系统，通过附着在填料上的微生物的吸收、降解、氧化、合成 等作用，去除可生物降解和利用的溶解性物质。该方法集污水处理曝气池和给水快 滤池的特点于一体，高比表面积的粒状填料的使用不仅增大了微生物量，而且微生 物的活性高，同时使得废水能同填料表面的微生物充分有效地接触，因而使得曝气 生物滤池较一般传统的生物处理技术有更高的处理效率。曝气生物滤池的最大特点 是集生物氧化和截留悬浮物于一体，节省了后续二次沉淀池，在保证处理效果的前 提下使处理工艺简化。此外，曝气生物滤池工艺还具有有机物容积负荷高、水力负 荷大，水力停留时间短、所需基建投资少、能耗及运行成本低及保证较高出水水质 等特点。经下流式曝气生物滤池处理后的废水，其有机物已大部分被去除，在曝气 生物滤池的下部，废水再经臭氧杀菌，处理后可直接排入环境中，既脱除了废水的 COD值，又有较好的消毒杀菌效果。
实用新型内容
本实用新型装置的目的在于利用臭氧混合气体中的臭氧杀菌作用，又充 分利用臭氧混合气中的氧气作为下流式曝气生物滤池的气源，是将臭氧杀菌 与下流式曝气生物滤池结合的废水深度处理装置。
本实用新型原理：采用臭氧消毒与下流式曝气生物滤池一体化系统，在 曝气生物滤池的下部，处理出水流经气水混合区，既在上部的生物填料层中脱除 了废水的COD值，又在池的下部有较好的消毒杀菌效果，使得出水更加安全可 靠。
本实用新型解决其技术问题所采用的技术方案是：

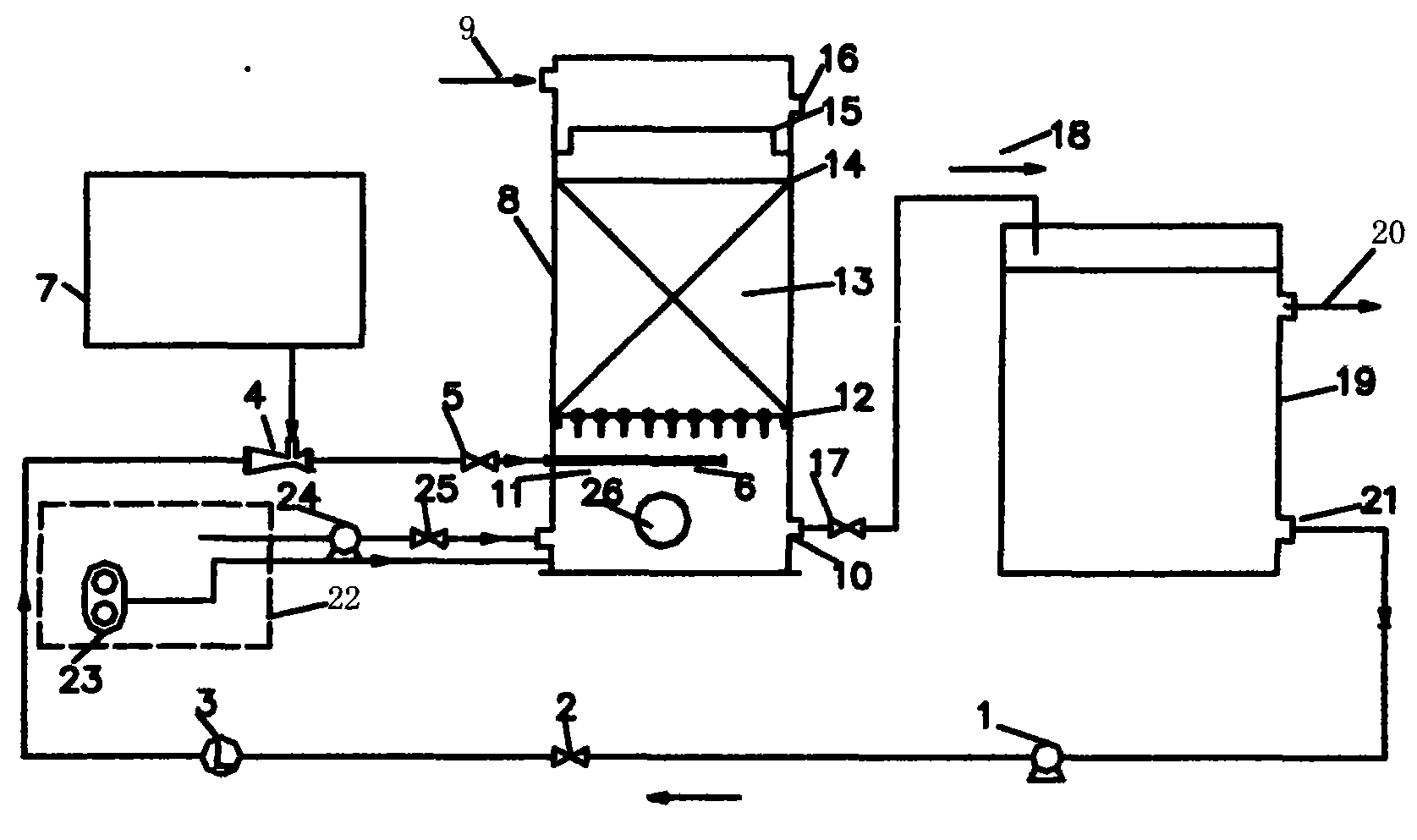

臭氧消毒与下流式曝气生物滤池一体化污水处理装置，包括臭氧发生装 置、气水混合装置和下流式曝气生物滤池，所述气水混合装置包括依次连接 的输送水泵、文丘里管和循环进水口，臭氧发生装置与文丘里管相连;所述 下流式曝气生物滤池由下到上包括气水混合层、承托布水板和生物填料，进 水口设置在下流式曝气生物滤池上端，出水口设置在气水混合层;循环进水 口位于气水混合层中，生物填料为陶粒，粒径为2～6mm，高度为3～5m。
所述下流式曝气生物滤池还包括反冲洗风装置，所述反冲洗装置的反冲 洗水泵经第四阀门与下流式曝气生物滤池的气水混合层连通;反冲洗气泵也 与气水混合层连通，反冲洗出水堰位于下流式曝气生物滤池的上端，反冲洗 出水堰上设有反冲洗出水口。
所述下流式曝气生物滤池还包括检修人孔，设置在气水混合层上。
所述承托布水布气板为钢板或者钢筋混凝土结构，在钢板或者钢筋混凝 土板上安装ABS塑料或者不锈钢滤头。
所述生物填料层由陶粒、活性炭、蜂窝陶瓷、沸石或火山岩颗粒填料中 的一种堆积形成，粒径为2～6mm。
所述废水进水输送水泵与文丘里管连通的管道上依次设有第一阀门和流 量计。
本实用新型具有如下优点和积极效果：
(1)本实用新型在一个组合的反应器中实现了臭氧氧化消毒和曝气生物 滤池生化的两个作用，利用进水水泵和文丘里管产生的吸力，将臭氧吸入气 水混合区，在一个反应器中实现了臭氧消毒杀菌和曝气生物滤池的联合处理。 减少了泵与管道，及各单元间流量不平衡的问题，处理系统紧凑，占地面积 小。
(2)经下流式曝气生物滤池处理后的废水，其有机物已大部分被去除，在曝 气生物滤池的下部，废水再经臭氧杀菌，处理后可直接排入环境中，既脱除了废水 的COD值，又有较好的消毒杀菌效果。
(3)由于臭氧尾气要经过充满吸附载体的填料层，因此尾气中基本没有 臭氧残留，不必再安装臭氧破坏系统。溶于废水中的臭氧在曝气生物滤池后 的清水池中停留时间为1～3小时，相对于臭氧的半衰期15～20分钟，停留 的时间够长，同时，下流式曝气生物滤池通过调节出水管的高度，保证生物 填料上部的气水混合层有1m以上的保护高度，进一步分解降低废水中可能 残留的微量臭氧。
