申请日2011.08.02
公开(公告)日2012.04.25
IPC分类号B05B7/08; C02F1/02
摘要
本实用新型公开了一种废水喷枪装置，包括水管和油管，油管外套在水管外侧，水管和油管的左侧分别设有进水口和进油口，右侧分别设有喷水口和出油口，油管外壁安装有固定夹板。本实用新型结构设计简单，操作方便，成本低，而且能够有效的处理废水，使得废水得到很好的后处理，同时为生产过程中降低了成本。
权利要求书
1.一种废水喷枪装置，包括水管和油管，油管外套在水管的外侧，其特征 在于：所述的水管和油管的左侧分别设有进口水和进油口，右侧分别设 有喷水口和出油口，所述的油管外壁安装有固定夹板。
2.根据权利要求1所述的废水喷枪装置，其特征在于：所述的油管升高水 温，使水高温雾化喷出。
说明书
一种废水喷枪装置
技术领域
本实用新型涉及一种废水喷枪装置，属于机械设备领域。
背景技术
目前，生产废水经常直接排放，不能够得到很好的回收利用，现有的一种废 水回收装置，即直接排放回收池进行废水处理，这样的处理方式使得废水不能够 充分的回收利用，降低了工作效率，而且还增加了更多的成本来处理废水。
实用新型内容
为了使得在生产过程中废水得到更好的处理和利用，本实用新型的目的在于 提供一种废水喷枪装置。
本实用新型采用如下技术方案：

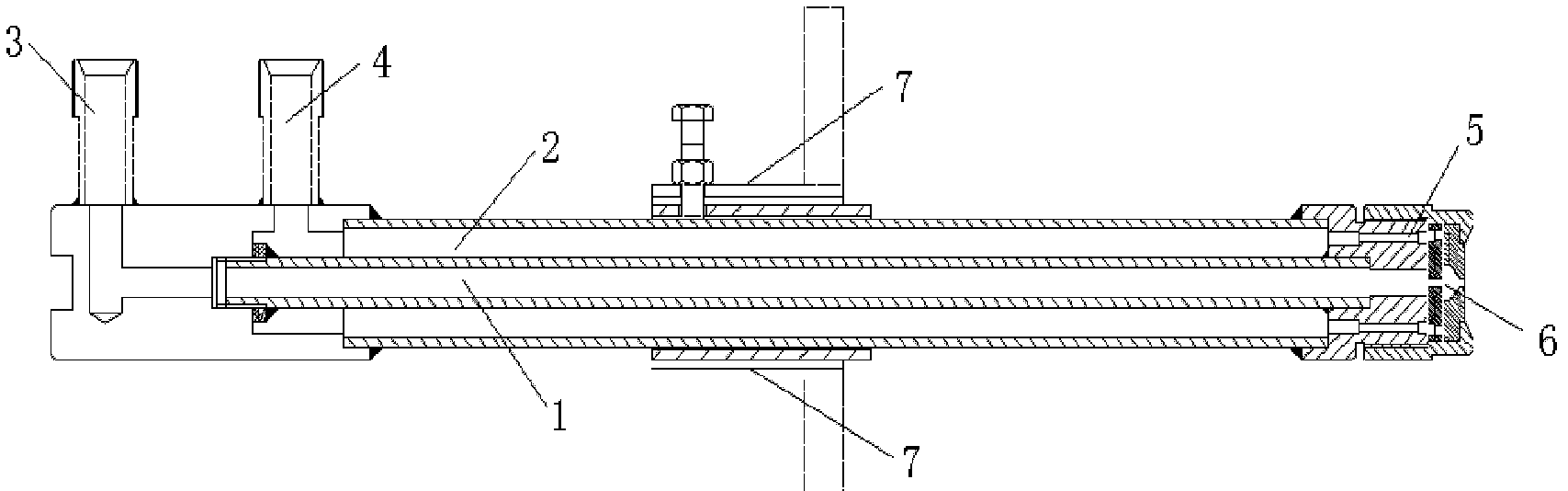

废水喷枪装置，包括水管和油管，所述的油管外套在水管外侧，其特征在于： 所述的水管和油管的左侧分别设有进水口和进油口，右侧分别设有喷水口和出油 口，所述的油管外壁安装有固定夹板。
所述的废水喷枪装置，其特征在于：所述的油管升高水温，使水高温雾化喷 出。
本实用新型的优点：
本实用新型结构设计简单，操作方便，成本低，而且能够有效的处理废水， 使得废水得到很好的后处理，同时为生产过程中降低了成本。
