申请日2009.01.07
公开(公告)日2010.04.28
IPC分类号B01D61/14; C02F1/28; C02F1/44; C02F1/00
摘要
本实用新型涉及水处理领域。具体是指一种可以将自然界各种条件相对恶劣的野外水经过本实用新型的组件处理后变为能够直接饮用洁净水的便携式组件。该组件主要包括泵水部分和水处理部分两大部分。泵水部分采用各种市场上有销售的器件如手摇泵、脚踏泵等。水处理部分由三部分组成，相互外壳之间靠螺纹连接，其中卷式微滤由过滤材料和隔离网构成，组装成袋状放入卷式微滤外壳中，活性炭采用镀银活性炭，中空纤维超滤膜组件采用内径、壁厚以及截留分子量都很小、水通量却很大的中空纤维膜。水处理部分与泵水部分之间用管路连接。
权利要求书
1.一种便携式超滤水处理组件，其特征在于该组件主要包括泵水部分和水处理部分两大部分，水处理部分的端帽的进水口上带有螺纹，与泵水部分之间可任意用软管或硬管连接。
2.根据权利要求1所述的便携式超滤水处理组件，其特征在于泵水部分可以采用手摇泵、脚踏泵，也可以采用电动、柴油为动力的水泵。
3.根据权利要求1所述的便携式超滤水处理组件，其特征在于水处理部分由卷式微滤、活性炭过滤和中空纤维超滤膜组件三部分组成。
4.根据权利要求1所述的便携式超滤水处理组件，其特征在于水处理部分的卷式微滤由过滤材料和金属或塑料隔离网构成，组装成袋状，卷起来放入卷式微滤外壳中，出水口连接在中心孔板上。
5.根据权利要求1所述的便携式超滤水处理组件，其特征在于水处理部分的活性炭采用镀银活性炭，活性炭颗粒装在无纺布制作的口袋里。
6.根据权利要求1所述的便携式超滤水处理组件，其特征在于水处理部分的中空纤维超滤膜组件采用由聚砜、聚醚砜、聚偏氟乙烯或聚丙烯材料中的一种制成的中空纤维膜。
7.根据权利要求1所述的便携式超滤水处理组件，其特征在于水处理部分的外壳和端帽用工程塑料或聚碳酸酯制作。
8.根据权利要求1所述的便携式超滤水处理组件，其特征在于水处理部分的卷式微滤部分、活性炭过滤部分、中空纤维超滤膜组件部分是独立的，相互靠螺纹连接。
说明书
便携式超滤水处理组件
技术领域：
本实用新型涉及水处理领域。具体是指一种可以将自然界各种条件相对恶劣的野外水经过本发明的组件，即用泵水器件将原水通过卷式微滤、活性炭过滤并通过中空纤维膜超滤后变为能够直接饮用洁净水的便携式组件。
背景技术：
中空纤维膜超滤水组件已经被广泛应用于各种工业和生活用水的处理，技术也日臻成熟。但是大多结构复杂，设备庞大。
生活中，尤其是旅游或军用或抗灾时需要比较便于携带、小巧轻便的超滤水处理组件，以便将自然界各种条件相对恶劣的野外水随时处理成能够直接饮用的洁净水。
在地震和其他灾害中需要运送大量矿泉水至灾区，军事活动中需要携带大量饮用水，旅游活动中也需要携带适当的饮用水。
现在各厂家制作的中空纤维膜超滤水处理组件大部分只适用于工业和大规模水处理的场合，中空纤维膜粗且厚，水处理组件复杂，大而重，并需要较大的动力源，不可能随身携带。
现在市场上有销售陶瓷膜制作的处理野外水的“单兵水壶”，采用手动泵水方式，但是其过滤效果最高只能达到0.1μ的微滤水平，不能有效地去除原水中的细菌等有害物质，而且陶瓷膜的重量较大，过滤面积小，阻力大，污染失效快，单位时间水处理量小。
市场上也有各种家用中空纤维膜超滤水处理设备，就水处理的效果而言截留分子量可以达到10万道尔顿左右的超滤水平，可以去除水中的细菌，但对原水的水质要求较高，需要原水比较干净而且有较大的压力，否则污染失效很快，水处理元件一般只能一次性使用，只能对经过自来水厂处理后的水起改善作用，而不适应自然界各种条件相对恶劣的野外水，而且结构复杂，重量较大，不便携带。
发明内容：
本实用新型为解决将自然界各种条件相对恶劣的野外水随时处理成能够直接饮用的洁净水的问题，提供一种便于携带、小巧轻便的超滤水处理组件。
本实用新型是一种能够将自然界各种条件相对恶劣的野外水随时处理成直接饮用的洁净水的便携式超滤水处理组件，该组件主要包括泵水部分和水处理部分两大部分，水处理部分的端帽的进水口上带有螺纹，与泵水部分之间可任意用软管或硬管连接。
泵水部分可以采用手摇泵、脚踏泵等各种市场上有销售的器件，实用、轻便、便于携带即可，在野外没有动力源的情况下，以人力为动力为水处理部分输入原水。在有条件的情况下也可以采用电动、柴油等动力的水泵，或采用有其他压力来源的水源。

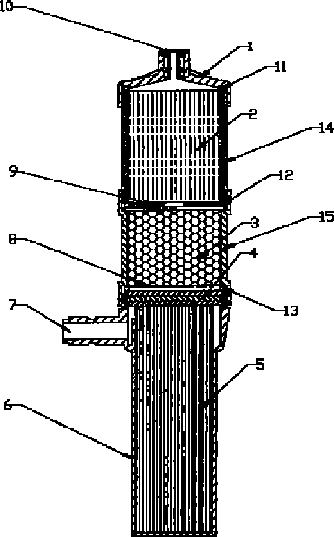

水处理部分由卷式微滤、活性炭过滤和中空纤维超滤膜组件三部分组成，外壳和端帽用坚固且轻便的工程塑料或聚碳酸酯材料制作，所以不仅便于携带而且由于工程塑料或聚碳酸酯是透明的，所以可以很容易地观察内部的污染情况。
卷式微滤部分：带进水口的端帽与卷式微滤部分的外壳以螺纹连接，用橡胶O型圈密封，卷式微滤由过滤材料和金属或塑料隔离网构成，过滤材料例如是无纺布、府绸布、单面绒等，组装成袋状，做成袋子卷起来放入卷式微滤外壳中，由无纺布、府绸布、单面绒等过滤材料实现微滤过程，去除掉原水中较大的杂物和悬浮物，由于金属或塑料隔离网的存在而不至于使袋子压扁，所以在相同体积内的微滤面积可以很大，原水由卷式微滤袋子外部进入袋子内部，卷式微滤出水口插接在中心孔板上。受到污染阻力变大后，可以将端帽拧开，很容易把卷式微滤袋子从外壳中取出，展开清洗和反冲洗或者更换后再插入原位。卷式微滤的外壳与活性炭过滤部分的外壳以螺纹连接，用橡胶O型圈密封。
活性炭过滤部分：活性炭颗粒装在无纺布制作的口袋里，以便更换，活性炭采用镀银活性炭以起到杀菌作用，可以去除水中的异味、异色，阻力小、重量轻。如果发现欲饮用的超滤水有异味异色，说明活性炭失效，则可以把卷式微滤外壳与活性炭过滤部分之间的螺纹连接拧开更换新活性炭颗粒袋，活性炭过滤部分的外壳与中空纤维超滤膜组件部分的外壳以螺纹连接，用橡胶O型圈密封，并用多孔隔板将活性炭与中空纤维膜端部的铸膠部分隔开，留有充水空间。
中空纤维超滤膜组件部分：中空纤维超滤膜采用由聚砜、聚醚砜、聚偏氟乙烯或聚丙烯材料中的一种制成水通量很大、内径壁厚以及截留分子量却都很小的中空纤维膜，因为中空纤维膜细而薄，可以在相同体积的外壳中加入更多根中空纤维膜，所以有效超滤面积大，阻力小、重量轻。由于截留分子量很小，所以可以将极其细微的污染物甚至细菌尸体都过滤掉。由于中空纤维超滤膜呈U形用聚氨酯或环氧树脂等铸膠在中空纤维超滤膜组件部分外壳上，将U字的上口固定在膠面上，中空纤维膜的开口朝向活性炭过滤部分，中空纤维超滤部分的外壳上有出水口，所以在手摇泵、脚踏泵等的压力作用下经过卷式微滤和活性炭过滤的水进入中空纤维膜的内腔，从内腔向外透过中空纤维膜的膜壁进行超滤后充满中空纤维超滤膜组件部分外壳并从出水口排出，成为可以直接饮用的洁净水。使用时如果阻力过大，说明中空纤维超滤膜也受到污染，则将中空纤维超滤膜组件部分外壳与活性炭过滤部分外壳之间的螺纹拧开，用本实用新型的泵水部分的器件从出水口压入洁净水进行反冲洗。不用的时候则可以从出水口充气，将整个水处理部分内的存水顶出，携带时更加轻便。
水处理部分的端帽的进水口上带有螺纹，水处理部分与泵水部分各种器件之间可任意用软管或硬管连接。
采用手摇泵、脚踏泵等各种市场上有销售的小型器件泵水，并在相对小巧的体积内采用卷式微滤、活性炭过滤和中空纤维超滤膜组件，可以直接将自然界各种条件相对恶劣的野外水不仅去除杂质悬浮物、而且去除异味异色、甚至去除细菌，不用烧开水的情况下就能够直接饮用洁净水。水处理部分的卷式微滤部分、活性炭过滤部分、中空纤维超滤膜组件部分是相对独立的，所以便于清洗和更换。由于采用卷式微滤，所以在相同体积内的微滤面积大，阻力小。由于采用镀银活性炭，所以不仅能清除异味异色而且有杀菌作用。由于采用水通量很大而内径壁厚以及截留分子量都很小的中空纤维膜，所以可以在相同的体积内装有更多的中空纤维膜，有效超滤面积大，阻力小，相对体积的出水量大。所以整体轻便小巧，能够适合旅游或军用或抗灾时的需要。
