申请日2009.01.09
公开(公告)日2009.09.30
IPC分类号C02F7/00
摘要
本发明涉及一种污水风力自动曝气装置和方法。其包括风叶、传动杆、空气压缩装置、管道和曝气头，将传动杆上端与风叶转轴连接，传动杆下端与空气压缩装置连接，空气压缩装置出气口连接的管道另一端安装曝气头，并将曝气头均匀放置于污水池底部水体中。根据污水体积大小，管道可以安装几个分支，每个分支安装1个微孔曝气头。当风叶转动时，空气以微小气泡形式进入污水，提高污水溶解氧浓度。本发明不需专门设置对风向的装置和限速装置，其结构简单合理，制造和安装维修费用低，风能利用率高，有效实现曝气、提高水体中的溶解氧而达到污水的处理效果。本发明以风力为动力的曝气方式，大大降低污水处理过程的能耗，符合国家“节能减排”要求。
权利要求书

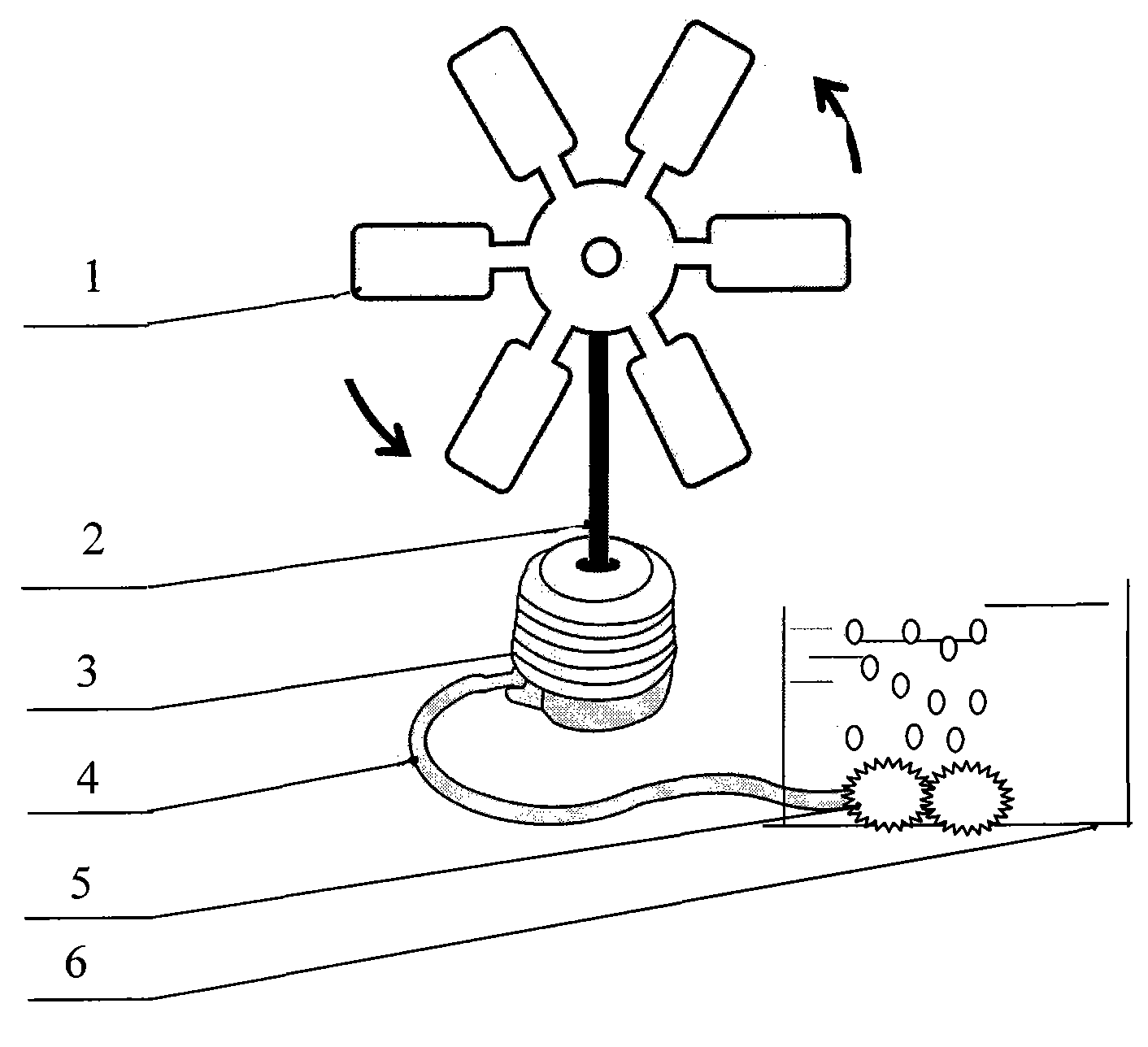

1 一种风力自动曝气装置，其特征在于：其包括风叶(1)、传动杆(2)、 空气压缩装置(3)、管道(4)和曝气头(5)，将传动杆(2)上端与风叶 (1)转轴连接，传动杆(2)下端与空气压缩装置(3)连接，空气压缩装 置(3)出气口连接的管道(4)的另一端安装曝气头(5)，并将曝气头(5) 均匀设置于污水池(6)底部的水体中。
2 根据权利要求1所述风力自动曝气装置，其特征在于上述管道(4) 有几个分支，每个分支上安装至少一个曝气头(5)。
3 根据权利要求1所述风力自动曝气装置，其特征在于上述曝气头(5) 是微孔曝气头。
4 利用权利要求1所述的风力自动曝气装置进行曝气的方法其特征在 于：首先将微孔曝气头均匀放置于污水池子底部于水体中，然后用管道将 曝气头和空气压缩装置出气口连接，与空气压缩装置连接的传动杆在风叶 的带动下，将空气压缩装置内的空气压缩而进入曝气头，形成微小气泡进 入水体，从而使空气中的氧气与水充分接触而溶解进水中而实现曝气。
说明书
污水风力自动曝气装置和方法
技术领域
本发明属于污水处理领域中的污水溶解氧提高的方法，尤其涉及一种风力自动曝气 的方法和装置。
背景技术
已有好氧污水处理工艺是污水处理时使用频率最高的处理手段，为维持反应器中溶 解氧浓度，必须采用一定的方法向反应器中供氧，即通常所称的曝气。目前常用的曝气 方式有鼓风曝气和机械曝气两种。这两种方法都以电能为动力，驱动某些机械转动，将 空气或氧气以气泡的方式输送至水中，微小气泡中的氧气通过水气界面溶解入水中，从 而提高水体溶解氧浓度。也有些曝气装置将水以水珠的形式抛入空气中，通过水珠与空 气的接触提高水中溶解氧浓度。
上述曝气方式都以电能为动力，曝气时需耗费大量的电能，是污水处理设备产生运 行费用的主要环节。显然，开发一种以可再生能源为动力的曝气方式，将大大降低污水 处理过程的能耗，符合国家“节能减排”要求。
发明内容
本发明的目的是提供一种以风能为动力的自动曝气方法和装置——水体风力自动曝 气的方法和装置，以解决现有曝气方式能耗高的缺陷。
本发明是利用由风叶、传动杆组成的立轴式风机结构的已有专利，即“单向挡风板 式风动力装置”(2005200799720)，它是一种将风能转化为机械能的竖直轴单向挡风板式 风动力装置，对任何方向的来风都有相应的挡风板，而对各种风向都能输出转矩，而不 需要专门设置对风向的装置和限速装置。而且其结构简单合理，转动力矩大，工作性能 强，风能利用率高，制造和安装维修费用低，适用范围广。在此基础上构筑本发明的动 力装置。
本发明的特征在于：其包括风叶、传动杆、空气压缩装置、管道和曝气头，将传动杆 上端与风叶转轴连接，传动杆下端与空气压缩装置连接，空气压缩装置出气口连接的管 道的另一端安装微孔曝气头，并将微孔曝气头均匀设置于污水池底部的水体中。
上述曝气头是一个微孔曝气头。
本发明的方法：先将微孔曝气头均匀设置于污水池底部于水体中，然后用管道将曝 气头和空气压缩装置出气口连接，与空气压缩装置连接的传动杆在风叶的带动下，将空 气压缩装置内的空气压缩而进入曝气头，形成微小气泡进入水体，使空气中的氧气与水 充分接触而溶解进水中实现曝气。
本发明不需专门设置对风向的装置和限速装置，其结构简单合理，耗能低，制造和 安装维修费用低，风能利用率高，有效实现曝气、提高水体中的溶解氧而达到水体的处 理效果。
下面结合附图并通过具体实施例来进一步说明本发明。
