申请日2009.04.01
公开(公告)日2010.01.20
IPC分类号B09B3/00
摘要
本实用新型涉及一种厨余废弃物脱水处理装置，包含有电动粉碎机、电动压榨机、油水分离器和水泵的废弃物处理系统，电动粉碎机上设有厨余废弃物接纳口和被粉碎厨余废弃物排出口，电动压榨机具有固液分离和压榨干化废弃物功能，上设有带螺旋状翼片的中心轴，带出水网孔的过虑筒及设有液体汇流输出口和压榨干化厨余废弃物输出口的外层套筒，具有粉碎、固液分离和对被分离出的液体进行油水分离处理、对被粉碎的固态废弃物进行压榨干化处理功能，方便于用户就地及时处理厨余废弃物，避免厨余废弃物腐烂变质、影响环境卫生的情况发生，也有利于缩小固态废弃物的体积，减轻环卫部门收集和处理生活废弃物工作量，装置结构简单且科学、处理效果好，产品成本和使用成本均低，易于普及推广。
权利要求书

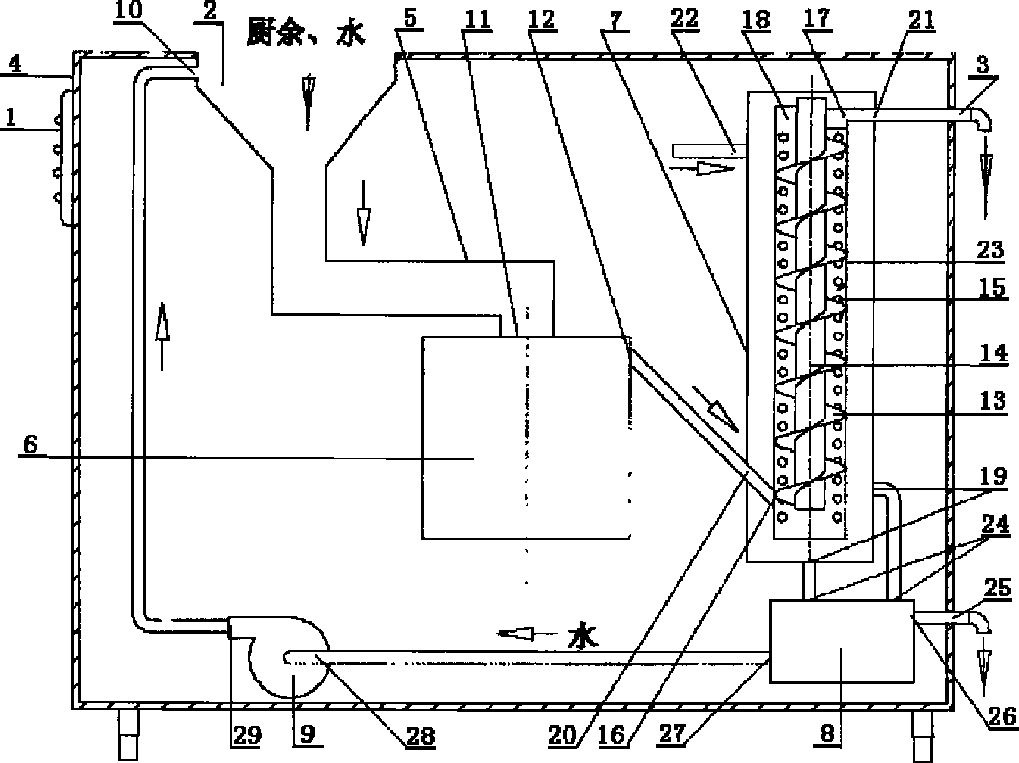

1.一种厨余废弃物脱水处理装置，由上带电气控制面板(1)、废弃物入口(2) 和处理物出口(3)的废弃物处理箱体(4)和设置在箱体(4)内部的废弃物处 理系统(5)构成，特征在于废弃物处理系统(5)中包含设置有电动粉碎机 (6)、电动压榨机(7)、油水分离器(8)和水泵(9)，其中：
a.所述的废弃物入口(2)设置在废弃物处理箱体(4)的顶部位置上，主体呈 喇叭状，侧面上设置有反冲洗水出口(10);
b.所述的电动粉碎机(6)设置在所述的废弃物入口(2)的下方，上面设置有 与所述的废弃物入口(2)底部管道相连的厨余废弃物接纳口(11)和被粉 碎厨余废弃物排出口(12);
c.所述的电动压榨机(7)主体呈双套筒长桶状，由上带螺旋状翼片(13)的 中心轴(14)，设置在中心轴(14)外围、上带出水网孔(15)和进料口(16) 及出料口(17)的过虑筒(18)，上面设置有液体汇流输出口(19)、与所述 的被粉碎厨余废弃物排出口(12)管道相通的进料管道插入口(20)、干性 废弃物出料口(21)、及近顶端部上设置有反冲洗水进口(22)的外层套筒 (23)构成;
d.所述的油水分离器(8)顶部上设置有与所述的液体汇流输出口(19)管路 相通的被分离液进口(24)，近上部侧壁上设置有与外通的排油管道(25) 相连通的被分离油出口(26)，近底部侧壁上设置有与水泵(9)进水管道 相连的被分离水出口(27);
e.所述的水泵(9)上设置有进水口(28)和出水口(29)，所述的进水口(28) 与油水分离器(8)上的被分离水出口(27)管道相连，所述的出水口(29) 与所述的设置在废弃物入口(2)侧壁上的反冲洗水出口(10)、及设置在 电动压榨机(7)近顶端部上的反冲洗水进口(22)管道相连。
说明书
一种厨余废弃物脱水处理装置
技术领域
本实用新型涉及一种环保处理设备，特别是一种适于餐饮行业或企事业单 位食堂，及居民生活区或居民家用的厨余废弃物脱水处理装置。
背景技术
目前在我国城市产生的废弃物中，厨余废弃物占有较大的比重，无论是在居 民生活中，还是餐饮行业的餐厅，或企事业单位的食堂中，每天都在产生着大量 的包含菜叶、果皮、残羹剩饭等容易腐烂变质的生活垃圾，在以往，由于农村饲 料资源的贫乏和分散养殖业的需要，成为农民养猪的至爱，每天有饲养员积极 主动地上门收集，因而这类生活厨余废弃物对社会环境造成的影响极小，而如今， 随着人们生活水平的普遍提高和农村集约化养殖业的发展，将厨余废弃物作为 家畜饲料的情形已极少见，人们开始习惯于将厨余废弃物随同一般废弃物丢弃 处理或随意排放，不仅污染了环境，又极大地增加了环卫部门收集和处理垃圾的 工作量。目前在专利文献中公开的为数不多的厨余废弃物处理装置，普遍存在体 积比较庞大，结构比较复杂，功能设置比较多，致使产品成本较高，适于中大型垃 圾集散地使用，不适用于宾馆、饭店、大型食堂及居民家用。
发明内容
本实用新型的目的是要提供一种具有粉碎、固液分离、油水分离和对被分 离出的粉碎性固态废弃物进行压榨干化处理功能，便于用户就地及时处理厨余 废弃物，有利于避免厨废弃物腐烂变质、缩小固态废弃物体积和减轻环卫部门收 集及运输量和处理生活废弃物工作量的新颖厨余废弃物脱水处理装置。
本实用新型的厨余废弃物脱水处理装置是这样实现的：基于厨余废弃物中 包含有菜叶、果皮、残羹剩饭等容易变质的废弃固态物质和水、油类混合液体 物质，而其中固态物质居多，油类物质居少的情况，首先将厨余废弃物在产生的 第一时间即送入电动粉碎机中进行粉碎处理，然后送入电动压榨机中进行固液 分离的脱水和压榨处理，使分离出来的液体部分流入油水分离器中进行水、油分 离处理，被分离出来的油由管道输出至外部油回收容器中，供环卫部门集中处理， 被分离出来的水流入设有水泵的水池中，供内部废弃物处理系统作反冲洗水使 用，被分离出来的干性被粉碎压缩废弃物由干性固态压缩废弃物出料管道输出 至专用回收容器中，供环卫部门集中处理。
基于上述构思的本实用新型厨余废弃物脱水处理装置主体由上带电气控制 面板、废弃物入口和处理物出口的废弃物处理箱体和设置在箱体内部的废弃物 处理系统构成，特征在于废弃物处理系统中包含设置有电动粉碎机、电动压榨 机、油水分离器和水泵，其中：所述的废弃物入口设置在废弃物处理机箱体的顶 部位置上，主体呈喇叭状，侧面上设置有反冲洗水出口;所述的电动粉碎机设置 在所述的废弃物入口的下方，上面设置有与所述的废弃物圾入口底部管道相连 的厨余废弃物接纳口和被粉碎厨余废弃物排出口;所述的电动压榨机主体呈双 套筒长桶状，由上带螺旋状翼片的中心轴，设置在中心轴外围、上带出水网孔和 进料口及出料口的过虑筒，上面设置有液体汇流输出口、与所述的被粉碎厨余废 弃物排出口管道相通的进料管道插入口、与箱体上处理物出口相连的干性废弃 物出料口及近顶部上设置有反冲洗水进口的外层套筒构成;所述的油水分离器 顶部上设置有与所述的液体汇流输出口管路相通的被分离液进口，近上部侧壁 上设置有与外通的排油管道相连通的被分离油出口，近底部侧壁上设置有与水 泵进水口管道相通的被分离水出口;所述的水泵上设置有进水口和出水口，所述 的进水口与油水分离器上的被分离水出口管道相连，所述的出水口与所述的设 置在废弃物入口侧壁上的反冲水出口、及设置在电动压榨机近顶端部上反冲洗 水进口管道相连。
工作时，所述的厨余废弃物通过所述的废弃物入口管道送入电动粉碎机腔 内，执行粉碎作业，并经所述的被粉碎厨余废弃物排出口由管道送入电动压榨机 内腔中，在螺旋状翼片随中心轴旋转的过程中将被粉碎废弃物不断地搅拌、扬 升和挤压，分离其中的油水 ，被分离的油水经过虑筒上的出水网孔排入外腔中汇 集后由液体汇流输出口排出，并由管道送入油水分离器中，执行油水分离作业， 被分离出来的废油由排油管道输出至外设的油回收容器中，供环卫部门集中处 理，被分离出来的水流入设有水泵的水池中，以供废弃物处理系统内部作反冲 洗水使用，被分离出来的干性厨余废弃物由所述的干性废弃物出料口经处理物 出口管道输出至外设的专用回收容器中，供环卫部门集中处理。
基于上述构思的本实用新型厨余废弃物脱水处理装置，由于内部设置了便 于即时粉碎、固液分离和压榨干化处理厨余废弃物功能的废弃物处理系统，使各 种餐饮场所、餐饮行业及企事业单位的食堂或居民生活区产生的厨余废弃物类 生活垃圾能在产生的第一时间及时处理，将有可能发生的腐烂、变质、散发臭气 和污水随意排、任意横流的不卫生、污染环境的现象消灭于萌芽状态，而且经油 水分离后排出的废油量少，经粉碎后压榨干化处理后得到的厨余废弃物也体积 很小，因而能极大程度地减轻环卫部门收集和处理生活垃圾的工作量;同时由于 本实用新型的厨余废弃物脱水处理装置采用了适于在厨余废弃物产生的第一时 间进行处理的方法，减少了厨余废弃物腐烂变质的机率，因而节省了诸如现有技 术中需要设置除臭装置、电热杀菌系统及通风散热系统的麻烦，极大程度地减少 厨余废弃物的最终排放量，简化了结构，降低了生产成本，有利于普及推广应用， 甚至被居民家庭所接受，因而具有明显的技术先进性，很强的实用性和广阔的市 场应用前景。
