申请日2008.09.18
公开(公告)日2009.07.29
IPC分类号C02F1/44; G05D7/03
摘要
本实用新型公开一种皮革废水处理膜系统恒流控制装置，属于皮革废水处理类制造技术领域。本实用新型包括高压泵和膜管，膜管是由若干根单管组合为一体固定在框架内，每根单管内设有膜芯，高压泵通过输送管连接到膜管的进入口，其中，该装置还包括一流量传感器和一变频器，所述的膜管出水口处设有流量传感器，该流量传感器与变频器电连接，该变频器还与高压泵的调频电路串联。使用时，制革废水由输料泵输送通过高压泵，进入膜管内，由膜管内的膜芯进行分离，膜产水返回生产线使用。通过变频器检测到水流量的变化而调节高压泵的频率，而使泵输出的水流量为一定值，具有操作简单灵活，并且膜芯的清洗效果好及回收的水质达标等优点。
权利要求书
1、一种皮革废水处理膜系统恒流控制装置，包括高压泵和膜管，膜管是由 若干根单管组合为一体固定在框架内，每根单管内设有膜芯，高压泵通过输送 管连接到膜管的进入口，其特征在于：该装置还包括一流量传感器和一变频器， 所述的膜管出水口处设有流量传感器，该流量传感器与变频器电连接，该变频 器还与高压泵的调频电路串联。
2、根据权利要求1所述的皮革废水处理膜系统恒流控制装置，其特征在于： 所述的变频器安装在膜管框架一侧的控制柜内。
说明书
皮革废水处理膜系统恒流控制装置
技术领域
本实用新型公开一种皮革废水处理膜系统恒流控制装置，属于皮革废水处 理类制造技术领域。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，随着工业的迅速 发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，工业废 水按工业企业的产品和加工对象分类可分为造纸废水、纺织印染废水、制革废 水、电镀废水等。制革业是产生大量污水的行业，制革污水不仅量大，而且是 一种成分复杂、高浓度的有机废水，其中含有大量染料、盐类、油脂、氨氮、 硫化物、铬盐以及毛类、皮渣、泥砂等有毒有害物质。CODCr、BOD5、氨氮、悬 浮物等非常高，是一种较难治理的工业废水。
目前国内制革业现有的污水处理设施，大多数都是达到国家《污水综合排 放标准》中的二级排放标准，达到一级排放标准且正常运行的为数不多，大都 是因为处理工艺不合理、运行费用太高、运行管理麻烦，而不能正常运行，有 一定数量的制革厂废水未经处理或只经过简单沉淀后直接排入河流或湖泊，有 的甚至渗坑排放。膜技术分离设备因为其运行成本较低、管理简单而受到广大 制革企业的青睐，由于废水中的成分多样化，膜设备内的膜芯也是随着废水成 分的不同而发生着变化，当原水进入到膜设备时，由于膜芯的过滤总是有一定 的饱合，当水量太大而造成水压增大时，所过滤的原水就不能达到标准，因此， 控制进入到膜设备原水的流量是实现处理制革污水达标的关键步骤之一。
发明内容
针对现有膜设备控制水流量技术的不足，本实用新型提供了一种结构合理、 操作方便的皮革废水处理膜系统恒流控制装置，该装置能使原水通过膜系统的 水流量保持恒定。
本实用新型是通过以下技术方案实现的：

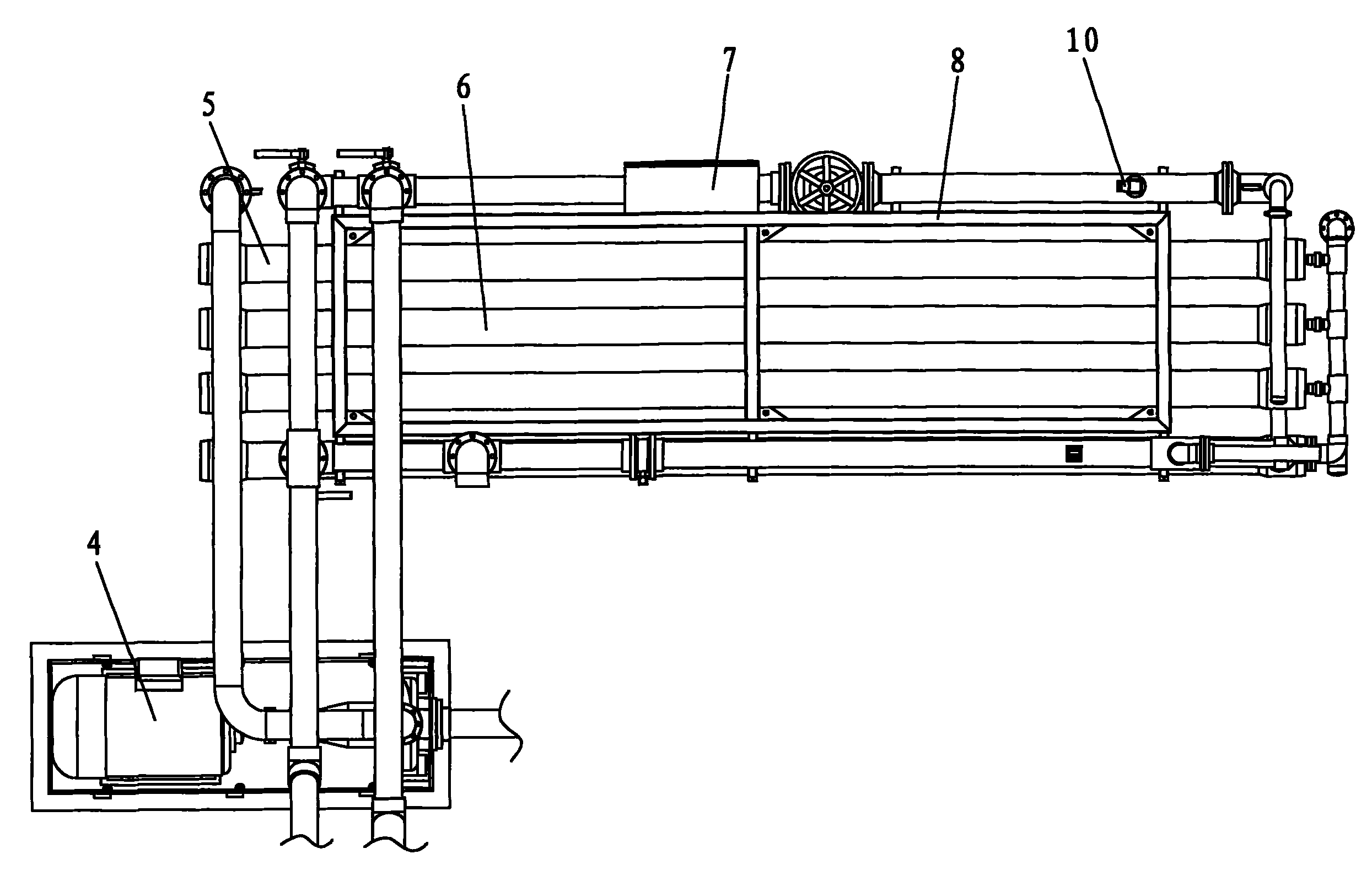

本实用新型包括高压泵和膜管，膜管是由若干根单管组合为一体固定在框 架内，每根单管内设有膜芯，高压泵通过输送管连接到膜管的进入口，其中， 该装置还包括一流量传感器和一变频器，所述的膜管出水口处设有流量传感器， 该流量传感器与变频器电连接，该变频器还与高压泵的调频电路串联。
所述的变频器安装在膜管框架一侧的控制柜内。
本实用新型使用时，制革废水由输料泵输送，依次经过多介质过滤器、保 安过滤器和高压泵，进入膜管内，由膜管内的膜芯进行分离，运行压力10-15kg， 膜产水返回生产线使用，浓缩液经处理后达标排放。普通的膜系统的压力随原 水流量的变化而变化，当流量变化时，通过变频器检测到水流量的变化而调节 高压泵的输出频率，而确保高压泵输出的水流量不变。
本实用新型具有如下有益的效果：
本实用新型利用变频器与设置在膜系统出口的流量传感器共同作用，使进 入到膜系统的水流量保持一定值;
本实用新型控制进入膜系统水流量的结构合理，由于水压恒定而膜系统回 收水质好。
