申请日2008.09.19
公开(公告)日2009.08.19
IPC分类号C02F9/02; C02F11/12; C02F1/24; C02F1/52
摘要
本实用新型公开了一种煤矿矿井废水处理设备，包括调节池、沉淀池、污泥池和脱水机，调节池的出水口与沉淀池入水口相通，沉淀池的排污口与污泥池相通，该处理设备还包括气浮池，所述沉淀池设有溢流口与气浮池相通，气浮池设有排污口与污泥池相通。由于本实用新型采用的气浮池，在气浮池中可以使混凝沉淀后的清水回流，使清水上的悬浮物得到富集并除去，提高了排放的质量。另外，由于本实用新型在沉淀池和气浮池设置了刮泥机，可以清除沉淀池和气浮池中的污泥，防止使沉淀池的池底积泥，因此不需要进行系统的维护，同时节省了清理污泥的人力物力，提高了生产的效率，降低了生产的成本。
权利要求书
1、一种煤矿矿井废水处理设备，包括调节池、沉淀池、污泥池和脱水机，调 节池的出水口与沉淀池入水口相通，沉淀池的排污口与污泥池相通，其特征 在于：该处理设备还包括气浮池，所述沉淀池设有溢流口与气浮池相通，气 浮池设有排污口与污泥池相通。
2、根据权利要求1所述的煤矿矿井废水处理设备，其特征在于：所述的沉淀 池内底部设置有刮泥机。
3、根据权利要求1或2所述的煤矿矿井废水处理设备，其特征在于：所述的 气浮池内顶部设置有刮泥机。
说明书
煤矿矿井废水处理设备
技术领域
本实用新型涉及一种废水处理设备，特别是一种煤矿矿井废水处理设备。
背景技术
煤矿生产过程中，经常可以见到地下水流入巷道和工作面，这就是矿井 水。矿井水流经采煤工作面和巷道时，煤岩粉和一些可溶性物质进入水中， 使矿井水中普遍含有以煤岩粉为主的悬浮物，以及可溶性的无机盐类，矿井 水有机污染物较少，一般不含有有毒物质，水多呈灰褐色，感观性差。目前， 随着煤矿事业的发展，遇到的煤矿的地质环境和煤系地层的矿物化学成分也 越来越复杂，所采用的废水处理设备处理后的清水中含有少量的未被混凝沉 淀的悬浮物，影响了废水处理后的清水的质量。由于废水中的一些可溶性无 机盐及不溶性杂质得到沉积，会使沉淀池的底部沉积大量的污泥，需要频繁 的进行人工清理，耗费了大量的人力物力，而且由于大量污泥的沉积，容易 造成各个储水池之间的管道堵塞，也需要定期的进行系统的维护，因此提高 了废水处理的成本。
实用新型内容
本实用新型所解决的技术问题是提供一种煤矿矿井废水处理设备，针对 煤矿矿井水进行污水处理。

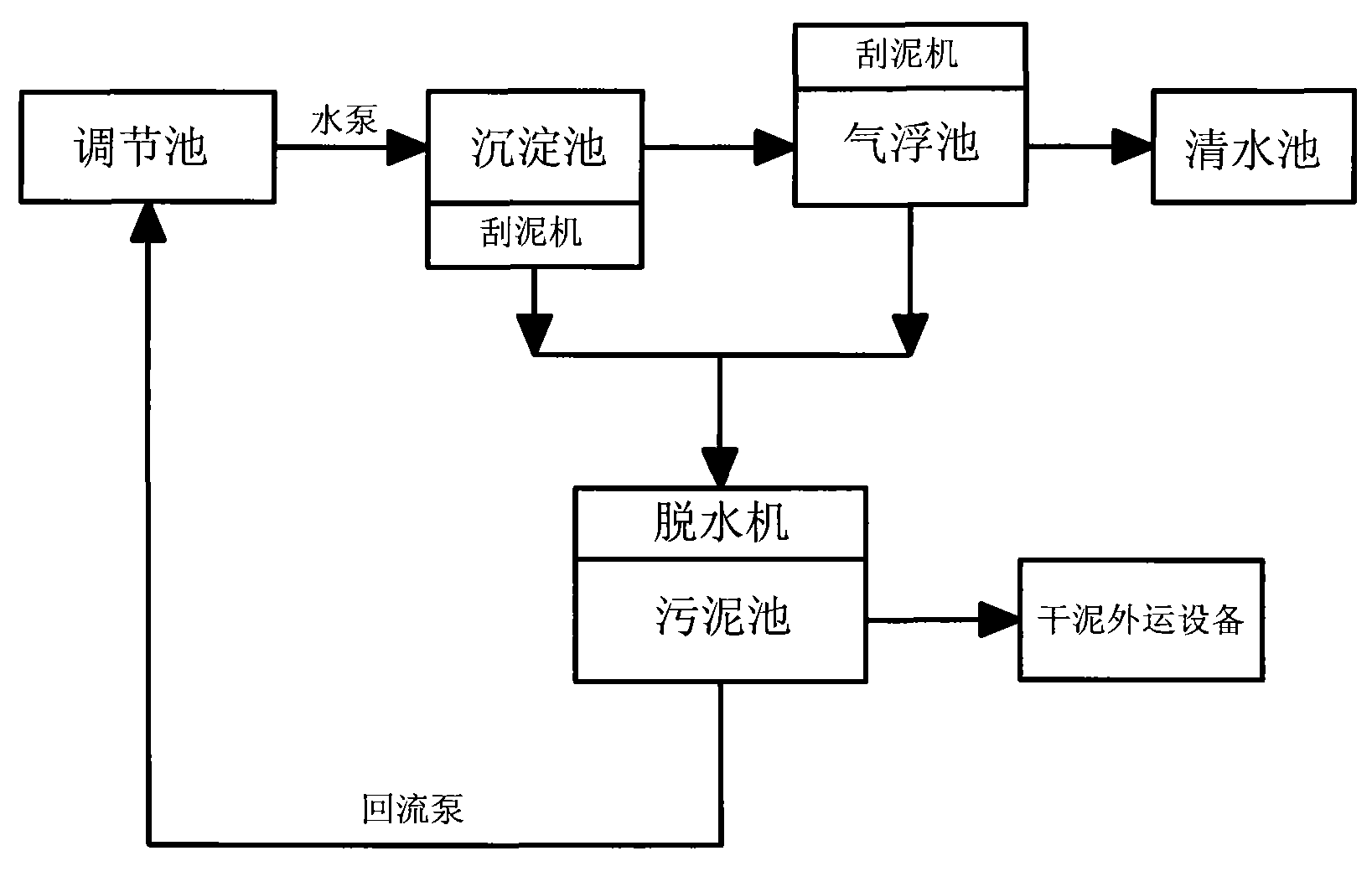

为了解决以上技术问题，本实用新型所采用的技术方案是：一种煤矿矿 井废水处理设备，包括调节池、沉淀池、污泥池和脱水机，调节池的出水口 与沉淀池入水口相通，沉淀池的排污口与污泥池相通，该处理设备还包括气 浮池，所述沉淀池设有溢流口与气浮池相通，气浮池设有排污口与污泥池相 通。
所述的沉淀池内底部设置有刮泥机。
所述的气浮池内顶部设置有刮泥机。
本实用新型的有益效果是：由于本实用新型采用的气浮池，在气浮池中 可以使混凝沉淀后的清水回流，使清水上的悬浮物得到富集并除去，提高了 排放的质量。
另外，由于本实用新型在沉淀池和气浮池设置了刮泥机，可以清除沉淀 池和气浮池中的污泥，防止使沉淀池的池底积泥，因此不需要进行系统的维 护，同时节省了清理污泥的人力物力，提高了生产的效率，降低了生产的成 本。
