申请日2008.09.20
公开(公告)日2009.08.26
IPC分类号C02F1/44; C02F1/50
摘要
本实用新型与水处理行业有关，具体涉及到野外饮用水的深度过滤、净化方面。本实用新型公开一种野外水处理器，它包括粗过滤的前置滤芯、过滤细菌及病毒的精细滤芯装置、水泵装置，还包括独立电源装置;该独立电源装置连接水泵装置;水泵装置连接在前置滤芯与精细滤芯构成的过滤管路中，并在电源装置的作用下形成高水压。本实用新型具有以下优点：结构简单、使用方便;取水多样化并可进行预处理，野外环境适应性强，尤其适用于发生地震、洪涝、干旱等自然灾害的突发应急环境;有利于净水器的普及推广。
权利要求书

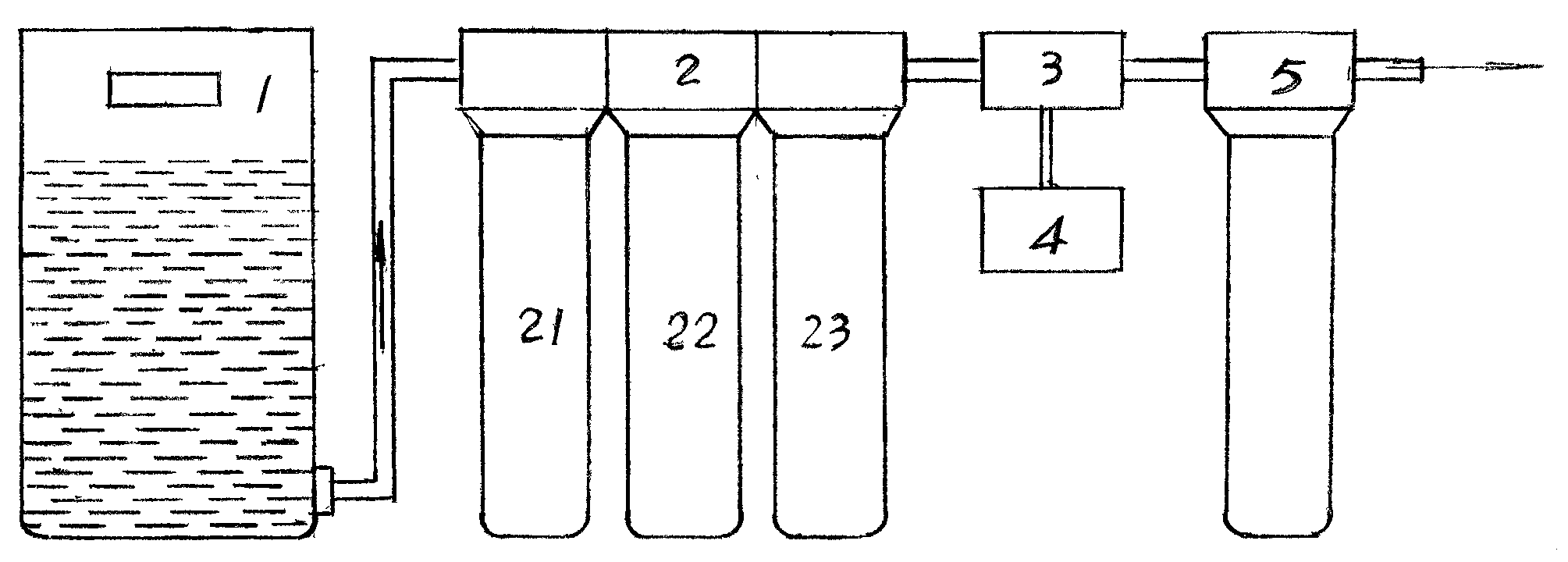

1、一种野外水处理器，包括粗过滤的前置滤芯(2)、过滤细菌及病毒的精 细滤芯装置(5)、水泵装置(3)，其特征在于还包括独立电源装置(4);该独 立电源装置连接水泵装置(3);所述的水泵装置(3)连接在前置滤芯(2)与 精细滤芯(5)构成的过滤管路中。
2、如权利要求1所述的野外水处理器，其特征在于所述的独立电源装置(4) 是蓄电池电源;所述的水泵装置(3)是直流水泵。
3、如权利要求1所述的野外水处理器，其特征在于所述的独立电源装置(4) 是直流发电机;所述的水泵装置(3)是直流水泵。
4、如权利要求3所述的野外水处理器，其特征在于所述直流发电机是手动 发电机。
5、如权利要求1所述的野外水处理器，其特征在于所述的独立电源装置(4) 是低压交流发电机;
6、如权利要求5所述的野外水处理器，其特征在于所述交流发电机是手动 发电机。
7、如权利要求1、2、3、4、5或6所述的野外水处理器，其特征在于还包 括带密封出水口的储水袋(1);该储水袋(1)出水口与前置滤芯(2)进水管 路连接。
8、如权利要求1、2、3、4、5或6所述的野外水处理器，其特征在于所述 的精细滤芯装置(5)采用超滤膜滤芯。
9、如权利要求1、2、3、4、5或6所述的野外水处理器，其特征在于所述 的精细滤芯装置(5)采用纳滤膜滤芯。
10、如权利要求1、2、3、4、5或6所述的野外水处理器，其特征在于所 述的精细滤芯装置(5)采用反渗透膜滤芯。
说明书
野外水处理器
本实用新型与水处理行业有关，具体涉及到野外饮用水的深度过滤、净化 方面。
背景技术
目前，野外净水器在国内使用已得到了一定程度的普及。在野外环境下， 将湖水、雨水、河水直接过滤为直接饮用水时，采用野外净水器对水中杂质等 进行深度过滤，较好地保护了使用者的健康。然而，随着野外净水器的逐步推 广，它们在应用方面的缺陷以及不足也逐步暴露出来了。由于野外自然环境的 多样性和不可预知性，以及水中存在的细菌、藻类、虫类、尘埃等悬浮污染物 以及颗粒、胶体，其水质指标往往低于自来水，使得过滤精度等级较低的低压 净水器不能处理细菌、病毒，达不到生饮要求;而过滤精度较高的过滤滤芯非 常容易堵塞甚至失效。而且，随着滤芯截留下来的杂质越来越多，往往会使该 滤芯杂质成为新的“污染”源，需要更换滤芯，导致滤芯寿命非常短。此外， 由于野外环境缺少使用净水器所需的交流市电电源，而对于不需要电源的微滤 级净水器，原水流又很难通过过滤滤芯。而且，无压过滤滤芯过滤层的孔径较 大，水中可能存在的细菌、病毒可以直接通过滤芯，往往又不能直接饮水。由 于在野外恶劣环境下，现有无市电电源水压式净水器不能保证所制直饮水的安 全，以致不能在发生地震、洪涝、干旱等自然灾害的环境下使用。上述缺陷及 不足致影响净水器的推广普及。
发明内容
本实用新型主要解决的技术问题是提供一种简单实用的野外水处理器，以 克服上述缺陷及不足。
本实用新型包括粗过滤的前置滤芯、过滤细菌及病毒的精细滤芯装置、水 泵装置，还包括独立电源装置;该独立电源装置连接水泵装置并输出电力;水 泵装置连接在前置滤芯与精细滤芯构成的过滤管路中，其驱动电路与独立电源 装置连接。前置滤芯可以过滤原水中尺寸较大的胶体、颗粒及藻类、虫类、尘 埃等悬浮污染物，减轻了精细过滤的过滤负担，防止堵塞精细滤芯、延长寿命; 前置滤芯中的KDF、活性炭滤料可以对原水中的重金属、有机物杂质及溶于原水 中的消毒药物多余成分进行置换、吸附截流处理。前置滤芯既可以是单个纤维 滤芯，也可以是多种滤料组合的滤芯以便于对原水进行多重过滤处理;还可以 是多滤料复合滤芯。水泵装置连接在过滤净化管路中并位于精细滤芯装置前， 将经过前置过滤的原水压进该滤芯装置。鉴于精细滤芯装置的过滤膜孔径非常 细小，原水只能在较高水压下才能渗透过过滤膜，并将细菌和病毒截流在过滤 层进水侧。独立电源装置向水泵装置提供电源动力，使供水水泵在野外环境下 能正常运行。制取可直接饮用的直饮水。
所述的独立电源装置是蓄电池电源;所述的水泵装置是直流水泵。
所述的独立电源装置是直流发电机，所述的水泵装置是直流水泵。
所述的直流发电机还可以是手动发电机。
本实用新型所涉及的直流发电机输出电路在连接水泵的同时，还可以与蓄 电池相连，给蓄电池充电。
所述的独立电源装置是低压交流发电机。
所述的交流发电机还可以是手动发电机。
本实用新型所涉及的水泵装置既可以是直流水泵，也可以是交流水泵。根 据所设置的独立电源类型选配相应的水泵类型。
本实用新型还包括带密封出水口的储水袋，该储水袋出水口与前置滤芯进 水管路以活动密封连接。采用储水袋取水方便制水过程，该储水袋既可以作为 可转移的储水容器使用、异地制取直饮水，还可以与原水消毒药物配合使用， 对收集到的河水、雨水、山水、地下水等原水进行静置沉淀、药物杀菌消毒处 理。处理后的原水被水泵装置通过前置滤芯的进水管路抽进净水器中进行过滤 处理。
采用预杀菌消毒模式，使小型净水器在野外环境下制取的直饮水具有很高 的安全性实用性。
所述的精细滤芯装置采用超滤膜滤芯。采用超滤膜滤芯的净水器与储水袋 配置，并以药物对原水杀菌消毒处理的模式，可以提高净水流产量，在短时间 内制得大量直饮水。
在采用超滤膜滤芯的净水器与储水袋配置，并以药物对原水杀菌消毒处理 的模式的基础上，也可以根据需要，将进超滤膜滤芯过滤精度降为微滤级滤芯， 进一步加大产水量。此时的过滤模式为粗纤维滤芯、具有KDF、活性炭的处理滤 芯、细纤维滤芯构成的常规过滤模式。在需要直接取水的场所过滤制取直饮水 时，可以将前置滤芯进水管路与储水袋脱开，直接插入水中吸水。
所述的装置采用纳滤膜滤芯。
所述的装置采用反渗透膜滤芯。
在上述采用发电机输出端可配有稳压器，以改善输出参数;
本实用新型与现有野外净水器相比具有以下优点：结构简单、使用方便; 取水多样化并可进行预处理，野外环境适应性强，尤其适用于发生地震、洪涝、 干旱等自然灾害的突发应急环境;有利于净水器普及推广。
