申请日2009.01.13
公开(公告)日2009.08.05
IPC分类号B01D17/032
摘要

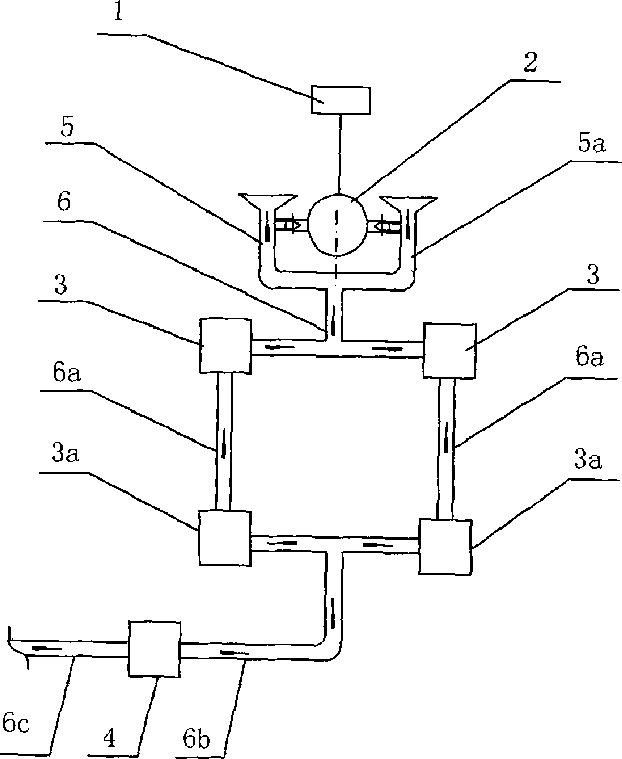

本发明公开了一种含油污水储罐变液位自动收油装置，该装置由配重调节装置(1)、浮球(2)、角通式活接(3、3a)、直通式活接(4)、收油管(5)、输油管(6、6a、6b、6c)构成，配重调节装置(1)与浮球(2)连接，浮球(2)与收油管(5)轴连接，收油管(5)连接输油管(6)，输油管(6、6a、6b、6c)、角通式活接(3、3a)、直通式活接(4)连接后构成输油通道。本发明通过角通式活接、直通式活接将输油管连接后构成可以活动的多连杆式输油通道，通过调节配重使浮球保持在液面的一定高位，收油装置可随液面上下移动，实现随时自动收油，解决了固定式自动收油装置不能随液面变化而实现自动收油的问题，收油效果好。
权利要求书
1、一种含油污水储罐变液位自动收油装置，其特征在于：该装置由配重调 节装置(1)、浮球(2)、角通式活接(3、3a)、直通式活接(4)、收油管(5)、 输油管(6、6a、6b、6c)构成，配重调节装置(1)与浮球(2)连接，浮球(2) 与收油管(5)轴连接，收油管(5)连接输油管(6)，输油管(6、6a、6b、6c)、 角通式活接(3、3a)、直通式活接(4)连接后构成输油通道。
2、根据权利要求1所述的含油污水储罐变液位自动收油装置，其特征在于： 输油管(6、6a、6b、6c)之间由带有通道(12)的半球式球头连接件(11)连 接构成输油通道。
3、根据权利要求1所述的含油污水储罐变液位自动收油装置，其特征在于： 输油通道由角通式活接(3、3a)和直通式活接(4)、输油管(6、6a、6b、6c) 构成，输油管(6)活动连接角通式活接(3)的进口，角通式活接(3)的出口 固定连接输油管(6a)的一端，输油管(6a)的另一端固定连接角通式活接(3a) 的进口，角通式活接(3a)的出口活动连接输油管(6b)的一端，输油管(6b) 的另一端活动连接直通式活接(4)的进口，直通式活接(4)的出口固定连接 输油管(6c)的一端，输油管(6c)的另一端与储罐的出油口连通。
4、根据权利要求1或3所述的含油污水储罐变液位自动收油装置，其特征 在于：角通式活接(3、3a)为内有集油腔(7)和进出口的二通活接，进出口 在活接体内构成直角通道。
5、根据权利要求1或3所述的含油污水储罐变液位自动收油装置，其特征 在于：所述的活动连接是在输油管(6)与角通式活接(3)、输油管(6b)与角 通式活接(3a)、输油管(6b)与直通式活接(4)的结合处分别采用轴承(9) 连接。
6、根据权利要求3所述的含油污水储罐变液位自动收油装置，其特征在于： 将与角通式活接(3、3a)活动连接的输油管(6、6b)的管端分别向集油腔延 伸至管端越过集油腔(7)，在集油腔(7)对应的输油管(6、6b)上周向开油 孔(10)。
说明书
含油污水储罐变液位自动收油装置
一、技术领域
本发明属于储罐自动收油装置，具体为含油污水储罐变液位自动收油装 置。
二、背景技术
收油装置是含油污水储罐中的常用设备，目前使用的自动收油装置是固 定式的，即要求罐内液面是固定的。而在实际生产运行中，储罐罐内液面是 变化的，为了满足收油要求，需要操作人员在罐顶通过手动操纵调节堰使液 面保持在要求的高度，问题是当液面低于固定收油装置的位置高度时，无法 收油;当液面高于固定收油装置的位置高度时，不仅无法收到油，还会将油 面下的水收走。所以一旦液面发生变化，操作人员需及时调整，如调整不及 时，就会影响收油效果。
三、发明内容
本发明的目的是针对上述问题提供一种含油污水储罐变液位自动收油装 置，解决固定式自动收油装置不能随液面变化自动收油的问题。
本发明是通过以下技术方案实现的：含油污水储罐变液位自动收油装置 由配重调节装置、浮球、角通式活接、直通式活接、收油管、输油管构成， 配重调节装置与浮球连接，浮球与收油管轴连接，收油管连接输油管，输油 管、角通式活接、直通式活接连接后构成输油通道。
本发明与现有技术比较所具有的有益效果是：本发明通过角通式活接、 直通式活接将输油管连接后构成可以活动的多连杆式通道，通过调节配重使 浮球保持在液面的一定高位，保证收油口高于水面，收油装置在浮球浮力的 作用下随液面上下移动，实现随时自动收油，收油效果好。
