申请日2009.04.03
公开(公告)日2010.05.19
IPC分类号C02F1/74
摘要
一种自然流水冲气污水氧化处理装置为双层桶结构，其外桶一侧上部设有进水管，内桶与外桶同盖同底，偏向进水管一侧安置，内桶上部设有进水口，其与内桶圆心的连线与进水管轴线延伸线成45°夹角，桶盖上设有进气管和排气管，排气管一端伸入到内桶中，偏向进水管一侧安置，进气管一端伸入到内桶和外桶之间，并折弯成45°后继续延伸与内桶相通，桶低正中设有出水管，与内桶相通，并于内桶一侧相切，出水管与内桶相接处设有喉管。本实用新型利用内桶的偏置与进水口的斜置，使得污水流入内桶后产生剧烈旋涡，自动吸入空气，与漩涡中的污水搅拌氧化后，自动排出，达到对污水进行氧化处理的效果，使用效果明显，节约大量电能。
权利要求书

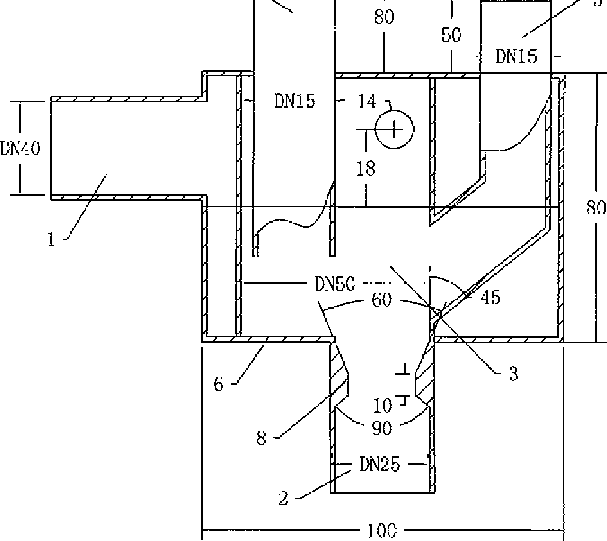

1.一种自然流水冲气污水氧化处理装置，其特征在于：所述装置为双层桶，其外桶(6)一侧上部设有进水管(1)，内桶(3)与外桶(6)同盖同底，偏向进水管(1)一侧安置，内桶(3)上部设有进水口(7)，其与内桶(3)圆心的连线与进水管(1)轴线延伸线成45°夹角，桶盖上设有进气管(5)和排气管(4)，排气管(4)一端伸入到内桶(3)中，偏向进水管(1)一侧安置，进气管(5)一端伸入到内桶(3)和外桶(6)之间，并折弯成45°后继续延伸与内桶(3)相通，桶底正中设有出水管(2)，与内桶(3)相通，并于内桶(3)一侧相切，出水管(2)与内桶(3)相接处设有喉管(8)。
2.根据权利要求1所述的自然流水冲气污水 氧化处理装置，其特征在于：所述外桶(6)直径为100cm，内桶(3)直径为50cm，桶高80cm，进水管(1)直径为40cm，出水管(2)直径25cm，两根气管直径15cm，进气管(5)桶外高度50cm，出气管(4)桶外高度80cm，进水口(7)直径14cm，离桶高中心线18cm，喉管(8)进入角度为60°，出去角度为90°。
说明书
自然流水冲气污水氧化处理装置
技术领域
本实用新型涉及污水处理技术，特别涉及一种自然流水冲气污水氧化处理装置。
背景技术
在污水处理中，有一个水冲冲气加氧氧化处理过程。目前这一过程是采用气泵冲气，显然是需要动力的。一般是一万立方米的水，需用160KW的气泵连续365天每天24小时供气才行。
实用新型内容
为减少污水处理氧化过程的能耗，本实用新型提供一种利用水流能量的能量自然吸气氧化的自然流水冲气污水氧化处理装置。
本实用新型自然流水冲气污水氧化处理装置为双层桶结构，其外桶一侧上部设有进水管，内桶与外桶同盖同底，偏向进水管一侧安置，内桶上部设有进水口，其与内桶圆心的连线与进水管轴线延伸线成45°夹角，桶盖上设有进气管和排气管，排气管一端伸入到内桶中，偏向进水管一侧安置，进气管一端伸入到内桶和外桶之间，并折弯成45°后继续延伸与内桶相通，桶底正中设有出水管，与内桶相通，并于内桶一侧相切，出水管与内桶相接处设有喉管。
本实用新型自然流水冲气污水氧化处理装置，其中：所述外桶直径为100cm，内桶直径为50cm，桶高80cm，进水管直径为40cm，出水管直径25cm，两根气管直径15cm，进气管桶外高度50cm，出气管桶外高度80cm，进水口直径14cm，离桶高中心线18cm，喉管进入角度为60°，出去角度为90°。
本实用新型自然流水冲气污水氧化处理装置，利用内桶的偏置与进水口的斜置，使得污水流入内桶后产生剧烈旋涡，自动吸入空气，与漩涡中的污水搅拌氧化后，自动排出，达到对污水进行氧化处理的效果，使用效果明显，节约大量电能。
