申请日2011.08.01
公开(公告)日2012.04.18
IPC分类号B01D33/54; B01D33/056
摘要
本实用新型公开了一种新型皮革污水绒毛清理机，其方案为：主框架通过主动轴、从动轴以及拖网轴支撑固定有传输滤网，主框架下侧设有一压网轴、一旋转振动器，传输滤网的震动区域下方设有收集托盘。本实用新型过滤效果佳、效率高，降低了工人的劳动强度。其设计合理，经济实用，具有显著的推广意义。
权利要求书

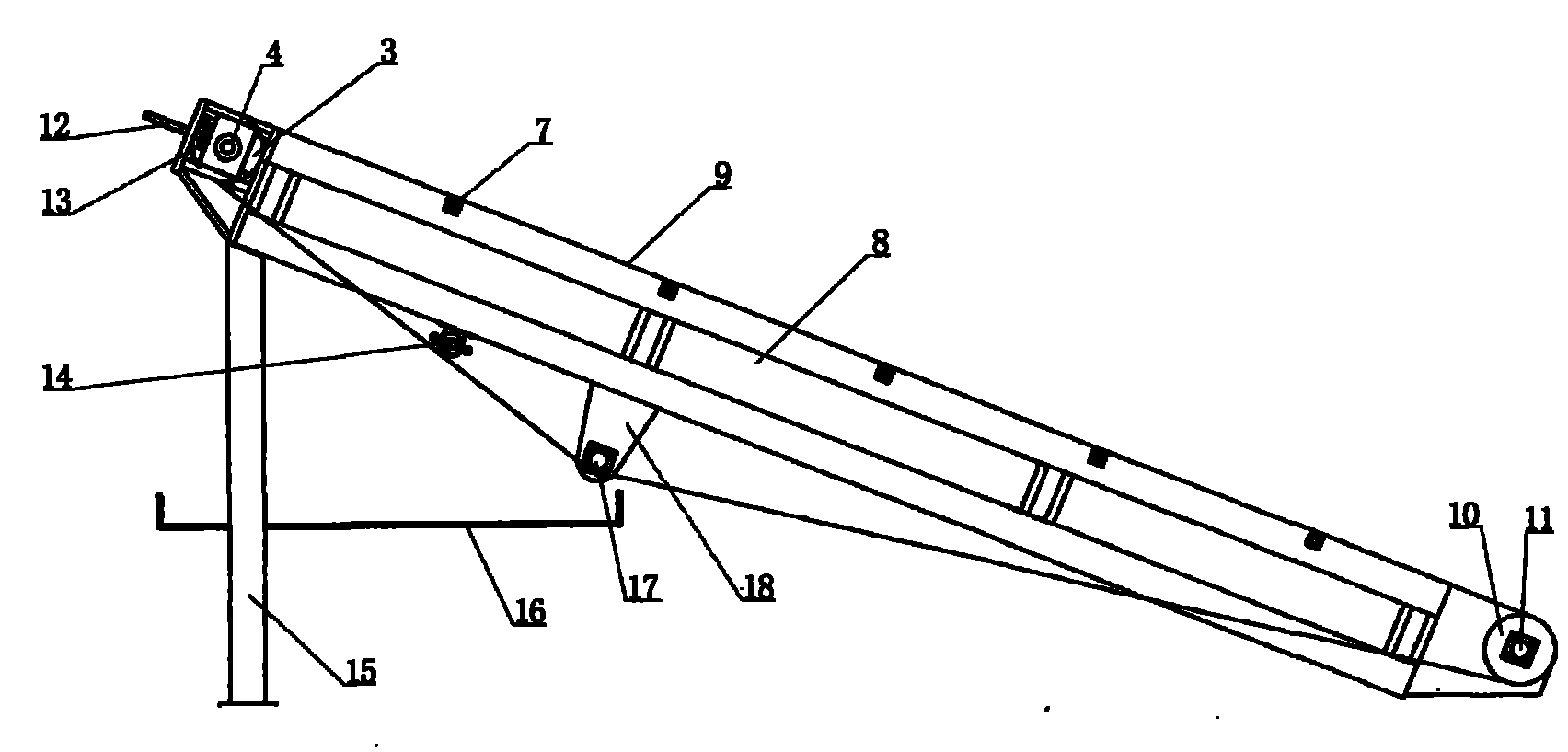

1.一种新型皮革污水绒毛清理机，包括一倾斜的主框架，其特征在于：主框架通过带滚轮的主动轴和从动轴以及若干拖网轴支撑固定有传输滤网，主框架下侧设有一压网轴、一旋转振动器，传输滤网的震动区域下方设有收集托盘。
2.如权利要求1所述的一种新型皮革污水绒毛清理机，其特征在于：所述的压网轴通过两支座固定于主框架上。
3.如权利要求1所述的一种新型皮革污水绒毛清理机，其特征在于：所述的主动轴由电机驱动，电机通过电机托板固定于主框架外侧。
4.如权利要求1所述的一种新型皮革污水绒毛清理机，其特征在于：主动轴通过滑动轴承座固定与主框架的上端，主框架上端另设有调节滑动轴承座位置的调节螺杆。
5.如权利要求1所述的一种新型皮革污水绒毛清理机，其特征在于：旋转振动器由震动电机驱动，震动电机通过震动电机托板固定于主框架外侧。
6.如权利要求1所述的一种新型皮革污水绒毛清理机，其特征在于：所述的收集托盘固定于支柱上。
7.如权利要求1所述的一种新型皮革污水绒毛清理机，其特征在于：所述的传输滤网为聚酯网。
8.如权利要求1所述的一种新型皮革污水绒毛清理机，其特征在于：所述的传输滤网为不锈钢丝网。
说明书
一种新型皮革污水绒毛清理机
技术领域
本实用新型涉及污水处理设备领域，具体地讲是一种新型皮革污水绒毛清理机。
背景技术
在皮革加工过程中会产生大量的污水，需要将污水进行化学处理，达到相应的排放标准后才能进行排放。但由于皮革废水中含有大量的绒毛、碎皮等固体废弃物，进行化学处理之前需要将这些废弃固体物进行过滤清理，目前通常采用在排放口加设滤网的方法，由于废水中废弃物较多，聚集在滤网上后，影响滤网的通透性，需要工作人员进行及时的清理才能保证污水流通。由于滤网清理难度较大，并且较为频繁，导致工人劳动强度大，费时费力，给生产工作带来一定的不便。
实用新型内容
为克服上述技术问题，本实用新型提供了一种设计合理，清理效果好、效率高的新型皮革污水绒毛清理机。
为实现上述技术目的，本实用新型是采用以下技术方案实现的：一种新型皮革污水绒毛清理机，包括一倾斜的主框架，其特征在于：主框架通过带滚轮的主动轴和从动轴以及若干拖网轴支撑固定有传输滤网，主框架下侧设有一压网轴、一旋转振动器，传输滤网的震动区域下方设有收集托盘。
本实用新型具有以下有益效果：传输滤网循环工作，能够及时将过滤出来的 绒毛、碎皮等固体物进行清理收集，过滤效果佳、效率高，降低了工人的劳动强度。其设计合理，经济实用，具有显著的推广意义。
