申请日2009.01.15
公开(公告)日2009.10.28
IPC分类号F28F19/00; F28F19/01
摘要
一种有过滤和电子除垢功能的污水换热装置，其特征在于由电子阻垢单元、自过滤单元和热交换单元所组成;热交换单元的外部为壳体，在热交换单元的上部有热污水出口，左右部有冷流体进口和冷流体出口;在热交换单元的底部有自过滤单元，自过滤单元的出水口侧面上部有反冲洗进水管，另一侧下部有反冲洗出水管，自过滤单元的管壁内有与管壁呈55°-65°交替排列的钢板。本实用新型可以用于热能的回收，在热能回收的同时可以有效地防止热交换单元在运行过程中的堵塞和结垢问题。
权利要求书

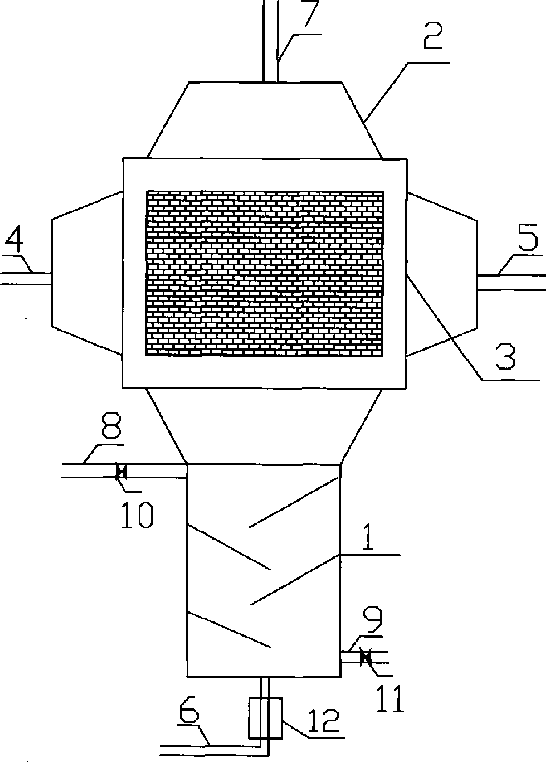

1.一种有过滤和电子除垢功能的污水换热装置，其特征在于由电子阻垢单 元(12)、自过滤单元(1)和热交换单元(3)所组成;热交换单元(3) 的外部为壳体(2)，热交换单元(3)的上部有热污水出口(7)，左部右部 分别有冷流体进口(4)和冷流体出口(5);热交换单元(3)的底部热污 水进口与自过滤单元(1)的出水口相连通，自过滤单元(1)的出水口侧 面有反冲洗进水管(8)，另一侧下部有反冲洗出水管(9)，反冲洗进水管 (8)上有控制阀(10)，出水管(9)上有控制阀(11)，自过滤单元(1) 的管壁内有与管壁呈55°-65°交替排列的钢板;自过滤单元(1)下部的 热污水进口与电子除垢单元(12)的热污水出口由管道相连通，电子除垢 单元(12)的下部与进水管道(6)相连通。
说明书
有过滤和电子除垢功能的污水换热装置
技术领域
本实用新型涉及一种用于废热污水的换热装置，尤其是涉及一种有过滤和 电子除垢功能的污水换热装置。
背景技术
现有的污水换热器在使用过程中经常发生堵塞结垢的现象，造成管道不通 畅，热转换效率降低。针对热污水，热污水中存在的悬浮物和漂浮物，直接进 入换热系统很容易造成堵塞。目前市场上的换热器主要是针对洁净介质的换热， 处理热污水的换热器必须要进行除垢处理，除垢一般采用药剂法，药剂法除垢 容易使企业生产成本提高，中小企业难以负担。对于含热污水中悬浮物和漂浮 物的截留清除还没有相关的报道。
发明内容
本实用新型目的是提供一种有过滤和电子阻垢功能的污水换热装置，它能 满足现有技术的上述需求。
一种有过滤和电子除垢功能的污水换热装置，其特征在于由电子阻垢单元、 自过滤单元和热交换单元所组成;热交换单元的外部为壳体，热交换单元的上 部有热污水出口，左部右部分别有冷流体进口和冷流体出口;热交换单元的 底部热污水进口与自过滤单元的出水口相连通，自过滤单元的出水口侧面有反 冲洗进水管，另一侧下部有反冲洗出水管，反冲洗进水管和出水管上分别装有 控制阀，自过滤单元的管壁内有与管壁呈55°-65°交替排列的钢板;自过滤单 元下部的热污水进口与电子除垢单元的热污水出口由管道相连通，电子除垢单 元的下部与进水管道相连通。
本实用新型可以用于热能的回收，在热能回收的同时可以有效地防止热交换 单元在运行过程中的堵塞和结垢问题，经过热能转换的污水进入污水处理设施 或直接排放水体不会对处理效果或水体产生不良的影响。
