申请日2011.08.01
公开(公告)日2013.02.06
IPC分类号F22B37/02; F23L15/00; B01D53/18; F22B1/18; B01D50/00; F23J15/04
摘要
本发明公开一种锅炉燃烧无烟零排污水提硫双节能组合机，该组合机包括：热风器、循环污水喷雾除灰除硫室、导热产蒸汽粘灰粘硫室、棍棒击打烟气汽体污水除灰除硫室、污水烟气汽体分离室、节能蒸馏汽体冷却器、污水过滤筛及循环污水斗式提升机。其各部分从上向下顺序组合按摘要附图。本发明优点：这台组合机能稳定供足锅炉燃烧所需空气110度左右，达到节能约7%;烟气处理排出的污水反复使用烟气处理达到不排出污水污染周围江河，又节约水源;能产约100度热水供足锅炉产汽所需水量，达到年平均节能约32%;烟气处理过程中烟气转化为蒸汽汽体被冷却出蒸馏水(蒸馏水又可提取硫酸，减少硫对空气污染)，排出无色无烟汽体。
权利要求书

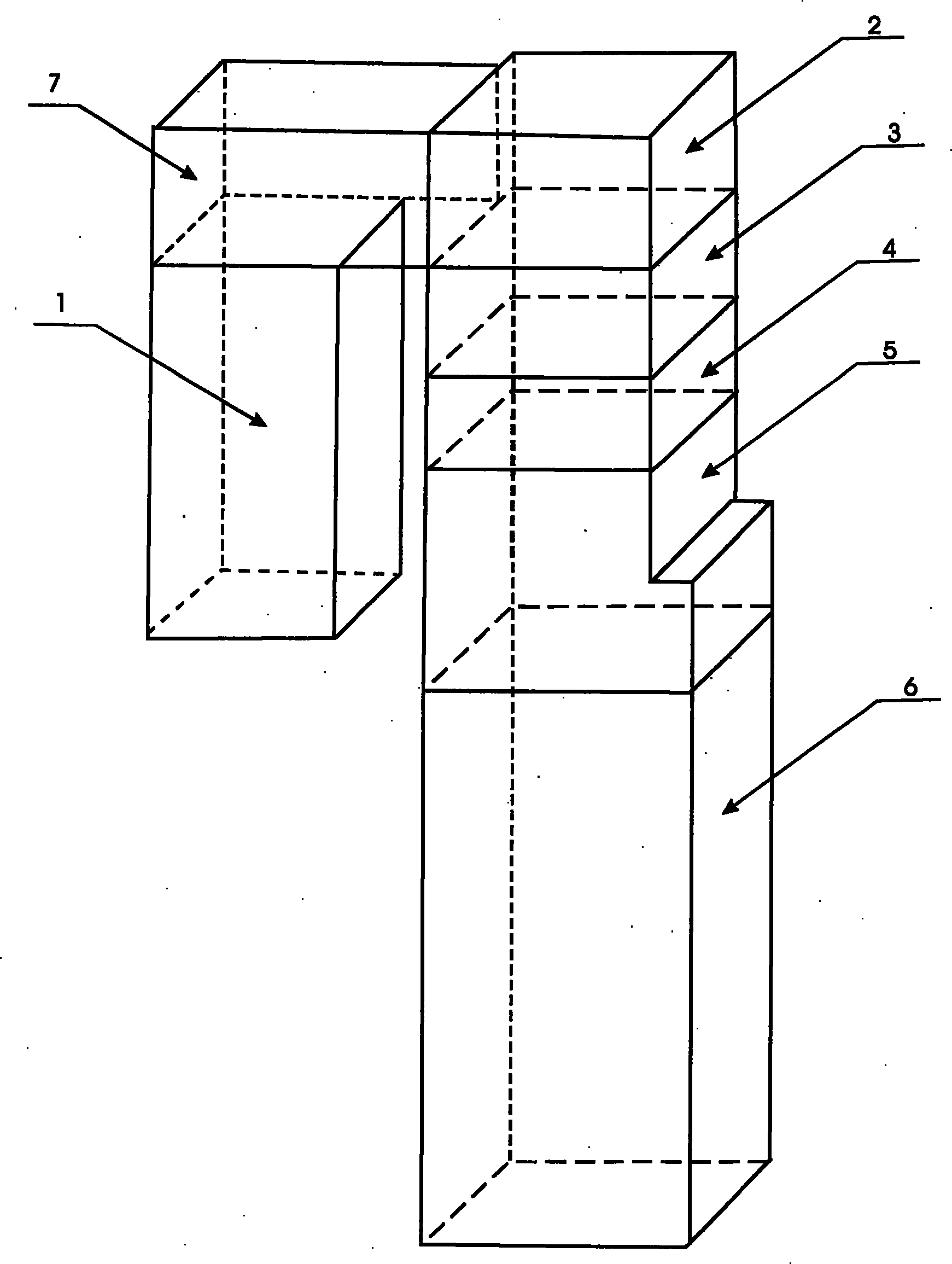

1.一种锅炉燃烧无烟零排污水提硫双节能组合机，其特征在于：该组合机包括：热风器、循环污水喷雾除灰除硫室、导热产蒸汽粘灰粘硫室、棍棒击打烟气汽体污水除灰除硫室、污水烟气汽体分离室、节能蒸馏烟气汽体冷却器、污水过滤筛及循环污水斗式提升机。热风器一端连接锅炉烟气管，一端连接上面所述四室一器，从上向下顺序连接组成立体组合机。该组合机有两种组合方法。第一种热风器为一部分，四室一器为一部分，由两部分组合(如图1)。第二种热风器连接四室为一部分，节能蒸馏冷却器为一部分，由两部分组成(如图1.1)。
2.根据权利要求1所述的锅炉燃烧无烟零排污水提硫双节能组合机，其所组成的各部分(主要四室一器及循环污水斗式提升机)的制作方法和顺序组装生产使用方法，按说明书附图9顺序连续使用实施。
说明书
锅炉燃烧无烟零排污水提硫双节能组合机
技术领先
本发明涉及一种锅炉燃烧无烟零排污水提硫双节能组合机。
背景技术
当前我国大力提倡环保节能《201020192996.8》这项新型专利在功能上比锅炉燃烧无烟零排污水提硫双节能组合机不足之处是：不能使锅炉燃烧排出无色无烟气体，不能提硫，节能相对减少约8%左右，原循环污水采用水泵抽污水磨损严重，现采用斗式提升机提污水基本无磨损。
发明内容
本发明的目的在于补充以前专利的不足提供一种锅炉燃烧无烟零排污水提硫双节能组合机。该组合机在原来的部分基础上创造发明出的四室一器组合构造而成的组合机。该组合机更高效节能更环保更实用更方便更美观。
本发明的技术方案为：是先把烟气通过热风器导热提取热风约110度供足锅炉燃烧所需空气，然后烟气经组合机中“四室”处理后，烟气中的灰尘、硫被处理在污水及汽体中，污水经分离排出接入提升机反复循环使用，烟气经”四室”处理后，转化为蒸汽汽体被分离后排入节能蒸馏冷却器，被蒸馏冷却后，转化为冷却水排出及排出无色无烟汽体由引风机吸出，同时在冷却过程中导热出100度热水供足锅炉生产蒸汽所需水量。
本发明的优点：完全实现锅炉燃烧无烟零排污水，完全解决了锅炉燃烧各方面污染问题。其稳定节能是前所未有的高效节能设备，其节能率年平均达35%以上。(待请有关单位专家对该组合机做检测鉴定后补充送两份检测书)。
