申请日2009.01.14
公开(公告)日2009.08.12
IPC分类号C02F9/14; C02F3/30; C02F1/52; C02F1/28; C02F1/72; C02F1/70; C02F3/34; C02F3/32
摘要
本发明涉及一种农家污水、雨水人工湿地处理及综合利用工艺。农家污水经排水管网收集，送至管式沉沙井，经沉沙井处理后的污水自流进入竖流式人工湿地植物床，污水在人工湿地植物床净化后，经垂直自流曝气器处理，流入贮水生物塘;家园屋面、地坪、水沟等收集的雨水经雨水沉沙池作沉沙处理后，也流入贮水生物塘，贮水生物塘及其里面的贮水、人工湿地植物床及贮水生物塘产出的植物，再作综合利用。本发明首次把农家污水处理和雨水处理结合起来进行贮存回收处理，并应用了先进的管式沉沙池、竖流式人工湿地植物床、垂直自流曝气器及贮水生物塘，并进行科学组合，使之达到净水要求，且整个过程不需耗费电能等其他能源。
权利要求书

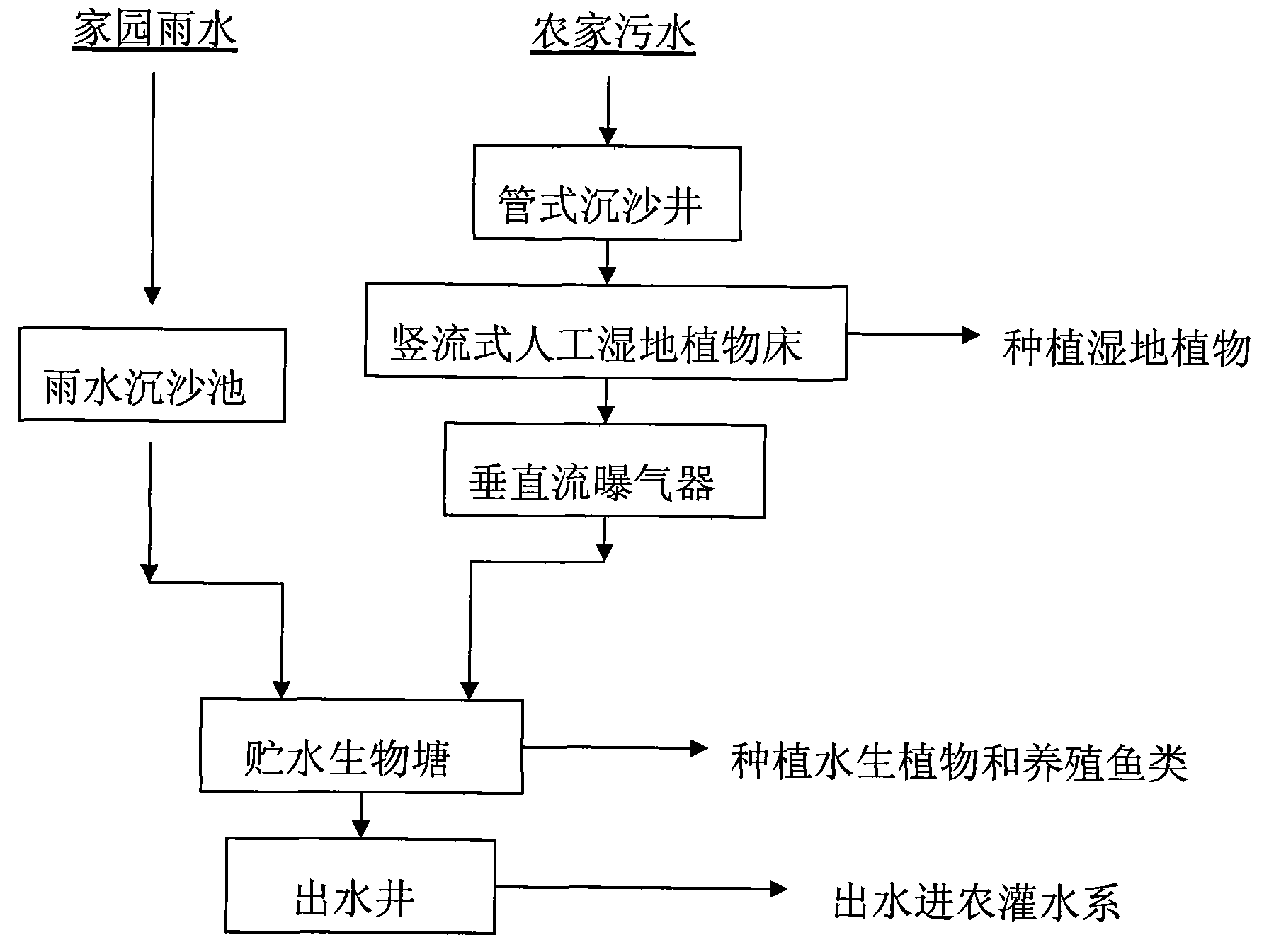

1.一种农家污水、雨水人工湿地处理与综合利用工艺，其特征在于， 该工艺流程为：
a.首先采用收集系统将雨水和农家污水分别收集起来;
b.雨水经排水管网收集送至雨水沉沙池，农家污水经排水管网收集送 至管式沉沙井;
c.雨水经沉沙池处理后直接送入贮水生物塘，农家污水经管式沉沙井 处理后自流进入竖流式人工湿地植物床;
d.农家污水在竖流式人工湿地植物床里经过过滤、吸附、氧化还原、 微生物分解、植物吸收一系列处理后自流进入垂直自流曝气器;
e.农家污水经过垂直自流曝气器曝气后流入贮水生物塘;
f.农家污水和雨水在贮水生物塘里经好氧、兼氧、厌氧微生物的作用下 进一步净化，当贮水生物塘水满后溢出经出水井流入农灌水系，作农灌水 利用。
2.根据权利要求1所述农家污水、雨水人工湿地处理与综合利用工艺， 其特征在于，人工湿地植物床中放置有不同粒径的碎石基质，种植有湿地 植物;人工湿地植物床分2格，每格上、下均布设有布水管网;管式沉沙 井流入的污水首先进入第一格上层布水管网布水，上布水管网出水经碎石 层竖直向下自流进入第一格下层布水管网;由第一格下层布水管网收集的 污水经下连通管流入第二格下层布水管网，下层布水管网出水经碎石层向 上流入第二格上层布水管网，然后经上穿墙管流入垂直自流曝气器。
3.根据权利要求1所述农家污水、雨水人工湿地处理与综合利用工艺， 其特征在于，贮水生物塘种植有水生植物，同时放养有鱼类。
4.根据权利要求1所述农家污水、雨水处理与综合利用工艺，其特征 在于，污水是除人畜粪便以外的所有农村家园生活污水，包括洗澡水、洗 菜水、洗衣水、洗碗水;雨水包括农村家园内能收集到的屋面水、地坪水。
说明书
农家污水、雨水人工湿地处理及综合利用工艺
技术领域
本发明涉及污水的处理与再利用领域，特别涉及农家污水、雨水的处 理和综合利用工艺。
背景技术
农家污水系指包括分散或集中居住的农村家园、农家乐及场镇排放的 除人畜粪便以外的所有生活污水。目前这些污水绝大多数未经处理直接排 放，有的直接排入当地水沟流入江河，污染地表水环境;有的直接排入当 地地表，渗入地下，污染地下水资源。为了保护水资源，国内有采用二级 生化处理工艺处理家园污水的，但其运行费高，较难推广应用;也有用人 工湿地处理的，但一般是采用表面流和推流式潜流，处理效率低、占地面 积大。而农家雨水系指雨天时农家屋面、地坪、道路接收的雨水，目前这 些雨水经表面冲刷后流走，绝大多数没有处理和回收，浪费了水资源。
发明内容
本发明旨在提供一种建造成本低、效率高，集农家污水和雨水处理和 综合利用于一体的新技术。
为了达到上述目的，本发明采用如下技术方案：一种农家污水、雨水 人工湿地处理与综合利用工艺，其特征在于，该工艺流程为：采用收集系 统将雨水和农家污水分别收集起来;收集的雨水经排水管网收集送至雨水 沉沙池，收集的农家污水经排水管网收集送至管式沉沙井;雨水经沉沙池 处理后直接送入贮水生物塘，农家污水经管式沉沙井处理后自流进入竖流 式人工湿地植物床;农家污水在竖流式人工湿地植物床里经过过滤、吸附、 氧化还原、微生物分解、植物吸收一系列处理后自流入垂直自流曝气器; 农家污水经过垂直自流曝气器曝气后流入贮水生物塘;农家污水和雨水在 贮水生物塘里经好氧、兼氧、厌氧微生物的作用下进一步净化，当贮水生 物塘水满后溢出经出水井流出做农灌水利用。
其中，农家污水包括农村家园、农家乐、场镇排放的除人畜粪便外的 所有生活污水，包括洗澡水、洗菜水、洗衣水、洗碗水;雨水包括农村家 园内能收集到的屋面水、地坪水。贮水生物塘中种植有少量水生植物，同 时放养有适量鱼类。
另外，竖流式人工湿地植物床中放置有不同粒径的碎石基质，种植有 湿地植物;人工湿地植物床分2格，每格上、下均布设有布水管网;经管 式沉沙井流入的污水首先进入第一格上层布水管网布水，上布水管网出水 经碎石层坚直向下自流进入第一格下层布水管网;由第一格下层布水管网 收集的污水经下连通管流入第二格下层布水管网，下层布水管网出水经碎 石层向上流入第二格上层布水管网，然后经上穿墙管、阀门流入垂直自流 曝气器。
本发明的有益效果是：1.首次把农家污水处理和雨水处理结合起来进 行贮存回收处理，使之变成可供农家利用的养殖、景观、农灌用水及抗旱、 消防备用水的水资源;2.整个处理过程没有电耗及其他外加能耗，污水得 到净化，净水得到贮备，利于环保;3.在处理过程中应用了管式沉沙池、 竖流式人工湿地植物床、垂直自流曝气器及贮水生物塘，并进行科学组合， 使之达到净水要求，并带来了一定的经济效益和社会效益
