申请日2009.04.03
公开(公告)日2010.02.03
IPC分类号B01D29/05; C07C253/34; C07C255/51; B01D29/84
摘要

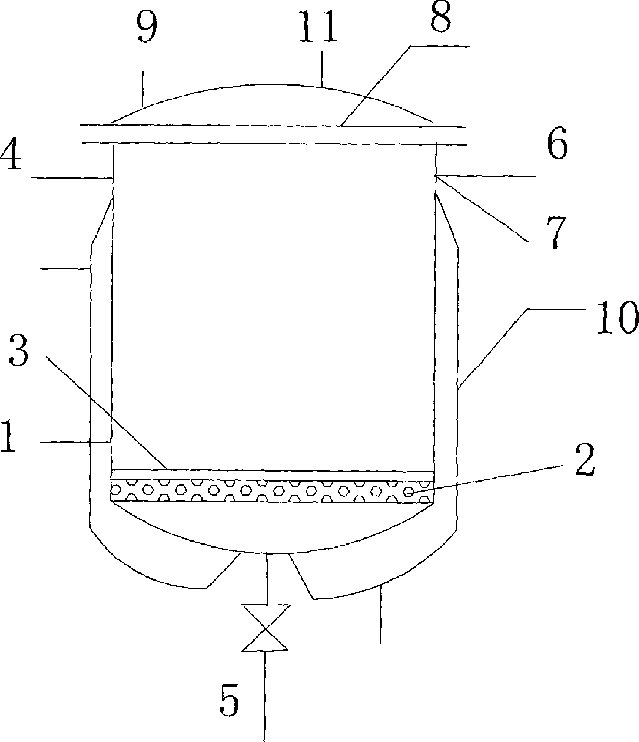

本实用新型涉及一种间苯二腈废水初处理用热压滤器，其特征在于它包括筒体(1)、过滤孔板(2)和滤布(3)，所述筒体(1)为开式反应釜结构、具有夹套(10)，所述筒体(1)上部侧壁上设置有进料口(4)和氮气口(6)，所述筒体(1)底部设置有出料口(5)，所述筒体(1)上盖(8)为快开式，所述上盖(8)上具有放空口(9)，所述过滤孔板(2)设置于所述筒体(1)的内腔下部，所述滤布(3)固定于所述过滤孔板(2)上。本实用新型间苯二腈废水初处理用热压滤器，能在比较高的温度下将溶解的物质和不溶解杂质分离，大大降低了成本，降低喷淋水用量，减少了废水量。
权利要求书
1、一种间苯二腈废水初处理用热压滤器，其特征在于它包括筒体(1)、 过滤孔板(2)和滤布(3)，所述筒体(1)为开式反应釜结构、具有夹套(10)，
所述筒体(1)上部侧壁上设置有进料口(4)和氮气口(6)，所述筒体(1)底 部设置有出料口(5)，
所述筒体(1)上盖(8)为快开式，所述上盖(8)上具有放空口(9)，
所述过滤孔板(2)设置于所述筒体(1)的内腔下部，所述滤布(3)固定于 所述过滤孔板(2)上。
2、根据权利要求1所述的一种间苯二腈废水初处理用热压滤器，其 特征在于所述滤布(3)由一环状铁圈固定于所述过滤孔板(2)上。
3、根据权利要求1或2所述的一种间苯二腈废水初处理用热压滤器， 其特征在于所述筒体(1)上部侧壁上还设置有温度计口(7)。
4、根据权利要求1或2所述的一种间苯二腈废水初处理用热压滤器， 其特征在于所述上盖(8)上设置有压力表口(11)。
5、根据权利要求3所述的一种间苯二腈废水初处理用热压滤器，其 特征在于所述上盖(8)上设置有压力表口(11)。
6、根据权利要求3所述的一种间苯二腈废水 初处理用热压滤器，其 特征在于所述进料口(4)、氮气口(6)和温度计口(7)分别设置于所述筒体(1) 上部20-40cm处。
说明书
间苯二腈废水初处理用热压滤器
(一)技术领域
本实用新型涉及一种间苯二腈废水初处理用热压滤器，属化工设备技 术领域。
(二)背景技术
间苯甲腈又名异酞腈，是一种重要的精细有机化工中间体，它可合成 杀菌剂百菌清，还可作为塑料、间苯二甲胺以及合成纤维聚氨基甲酸酯等 产品的原料。1969年，美国Dianond Shamrook公司和日本昭和电工公司 正式生产。20世纪80年代初我国开始研究合成方法，并进行工业化实验 生产，湖南农药厂最先建成70t/a中试规模生产装置。目前国内已有8 家分别建有各种规模生产装置10套以上，年生产能力达5000t/a，实际 生产中90%以上产品用于生产百菌清，少量的产品用于生产间苯二甲胺， 部分产品出口，价格一般在3.2万元/t左右。目前，国内外生产间苯二 甲腈的工业方法均采用间二甲苯氨氧化法，在反应过程中，由于大量使用 液氨，过量的液氨产生大量的残余氨气，为了避免氨气对环境的危害，改 变原来常规的干收料方式，而使用水喷淋吸收的方法将物料和氨气吸收下 来，反应温度达到200--300℃，而在喷淋结束将高含量的间苯二腈过滤后， 母液水温仍达到50--70℃，放入废水池冷却后，废水中含有部分间苯二腈 和副反应产物酰胺类、胺类、盐类杂质均析出，使废水处理难度大大加大， 为了处理此废水，并得到含量高于96%的间苯二腈，降低成本，采用溶剂 二甲苯直接对废水进行萃取，但是二甲苯需要在70--100℃才能将间苯二 腈完全溶解，温度稍微降低就会有间苯二腈析出，常规的压滤器很难满足 间苯二腈废水处理工艺的要求。
(三)发明内容
本实用新型的目的在于克服上述不足，提供一种能在比较高的温度下 将溶解的物质和不溶解杂质分离、降低了成本、降低喷淋水用量、减少废 水量的间苯二腈废水初处理用热压滤器。
本实用新型的目的是这样实现的：一种间苯二腈废水初处理用热压滤 器，其特征在于它包括筒体、过滤孔板和滤布，所述筒体为开式反应釜结 构、具有夹套，
所述筒体上部侧壁上设置有进料口和氮气口，所述筒体底部设置有出 料口，
所述筒体上盖为快开式，所述上盖上具有放空口，
所述过滤孔板设置于所述筒体的内腔下部，所述滤布固定于所述过滤 孔板上。
本实用新型间苯二腈废水初处理用热压滤器，所述滤布由一环状铁圈 固定于所述过滤孔板上。
本实用新型间苯二腈废水初处理用热压滤器，能在比较高的温度下将 溶解的物质和不溶解杂质分离，大大降低了成本，降低喷淋水用量，减少 了废水量。
