申请日2009.04.03
公开(公告)日2010.05.19
IPC分类号C02F9/14; C02F1/28; C02F3/10; C02F3/02
摘要
一种优化组合式一体化中水处理装置。它将生物接触氧化区、斜板沉淀区、中间水池区、多格过滤区、反冲洗区结合为一体，不仅实现了设备一体化和水处理单元的先进组合;实现了整体运行和互为备用运行;实现了永不间断供水;大大降低运行成本之功效，还将装置两边的生物接触氧化池由原来的两个方形改为两个半圆形，可使中水处理装置紧靠左、右墙壁，有效地节省了占地面积。中间隔板将装置隔成两个相同并独立部分。生物填料固定在两侧的支撑蓖子上，曝气软管固定在装置两侧的底板上。斜板固定在装置中间处，进水板固定在外装置板两侧的下部，集水槽固定在外装置板两侧上部，污泥斗、排泥管固定在外装置板两端的底部。加压泵固定在外装置板两侧内，并与进水管、进水横管连通，集水管与出水立管、清水柜连通。
权利要求书

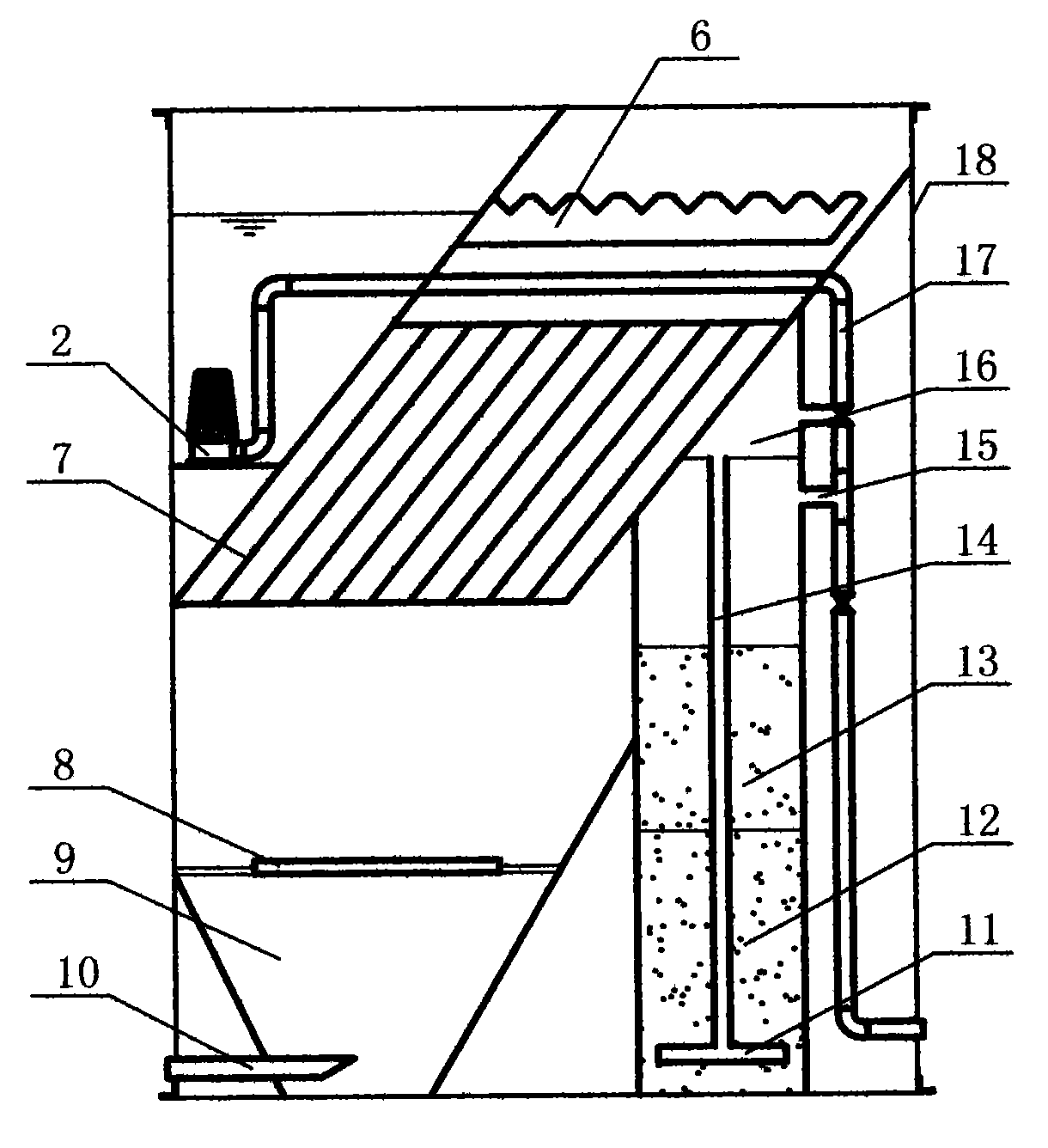

1.一种优化组合式一体化中水处理装置，它为一体化箱式组合而成，其特征是：中间隔板(1)将装置隔成两个相同并独立部分，每部分均由生物接触氧化区、斜板沉淀区、中间水池区、多格多层滤料区、反冲洗区组合成一体，生物接触氧化区设有：生物填料(3)、支撑蓖子(4)、曝气软管(5);斜板沉淀区设有：斜板(7)、外装置板(18)、进水板(8)、集水槽(6)、污泥斗(9)、排泥管(10);中间水池区设有：加压泵(2)、进水管(17)、进水横管(15)、集水管(11)、出水主管(14)、清水柜(16)，生物接触氧化区与斜板沉淀区通过进水板(8)连通，斜板沉淀区与中间水池区通过集水槽(6)连通，中间水池区与多格多层滤料区通过加压泵(2)、进水管(17)连通。
2.根据权利要求1所述的优化组合式中水处理装置，其特征是：生物填料(3)固定在两侧的支撑蓖子(4)上，曝气软管(5)固定在装置两侧的底板上。
3.根据权利要求1所述的优化组合式中水处理装置，其特征是：斜板(7)固定在外装置板(18)中间处，进水板(8)固定在外装置板(18)两侧的下部，集水槽(6)固定在外装置板(18)两侧上部，污泥斗(9)、排泥管(10)固定在外装置板(18)两端的底部。
4.根据权利要求1所述的优化组合式中水处理装置，其特征是：加压泵(2)固定在外装置板(18)两侧内并与进水管(17)、进水横管(15)连通，集水管(11)与出水主管(14)、清水柜(16)连通。
5.根据权利要求1所述的优化组合式中水处理装置，其特征是：生物接触氧化区为两个半圆箱体组成。
说明书
优化组合式一体化中水处理 装置
技术领域
本实用新型涉及一种优化组合式中水处理装置，属于中水回用处理装置。
背景技术
目前在中水回用工程中广泛使用的专利技术产品“一体化中水回用处理装置”是由生物接触氧化池、斜板沉淀池、中间水池、石英砂过滤池、活性碳过滤池、反冲洗系统组成。它虽然克服了从前的中水回用处理装置散乱、占地面积太大的缺点和不足，但还是不能满足那些占地面积更小、高度有限的中水机房的安装使用。
发明内容
为了克服现有的一体化中水回用处理装置的不足，本实用新型在原一体化中水处理装置的基础上，设计出了一种“优化组合式一体化中水处理装置”。该优化组合式一体化中水处理装置克服了以上的不足，将中水回用处理系统全部组装在一个装置中，不仅实现了设备一体化和水处理单元的先进组合;实现了整体运行和互为备用运行;实现了永不间断供水;大大降低运行成本之功效，还将装置两边的生物接触氧化池由原来的两个方形箱体改为两个半圆箱体组成，可使中水处理装置紧靠左、右墙壁，有效地节省了占地面积。
本实用新型的目的是这样实现的，优化组合式一体化中水处理装置由中间隔板将装置隔成两个相同并独立部分，每部分均由生物接触氧化区、斜板沉淀区、中间水池区、多格多层滤料区、反冲洗区组合成一体。生物接触氧化区设有：生物填料、支撑蓖子、曝气软管;斜板沉淀区设有：斜板、外装置板、进水板、集水槽、污泥斗、排泥管;中间水池区设有：加压泵、进水管、进水横管、集水管、出水主管、清水柜。生物接触氧化区与斜板沉淀区通过进水板连通，斜板沉淀区与中间水池区通过集水槽连通，中间水池区与多格多层滤料区通过加压泵、进水管连通。
本实用新型的特点是：
1、运行灵活，装置两边能同时运行或互为备用，可实现维修时不停水，冬天水少时只运行其中一部分，大量节省运行费用。
2、操作简单，无需专人管理。
3、生物接触氧化采用高效的弹性立体填料，有效表面积大，负荷能力高。
4、氧化池充氧采用低噪声回转式鼓风机，风量大、噪声低，耗能省。
5、多层滤料截污能力强，滤池分格可相互反冲洗，省去了专用反冲洗设施。
6、装置占地更小，在现有的一体化中水回用处理装置基础上，可再节省1/4占地面积。
