申请日2009.01.13
公开(公告)日2009.12.09
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥浓缩脱水一体化设备，包括污泥混合及给料装置、旋转推进重力脱水装置、过滤压榨装置和泥饼出口;所述污泥混合及给料装置，包括设置在机架上污泥搅拌池和污泥输送管，污泥搅拌池上设有进泥口、进药口，污泥搅拌池内设有由电机带动的搅拌叶片;所述污泥输送管和污泥搅拌池的上方相连接;所述旋转推进重力脱水装置，包括筛网转筒、排水管道和低部集水槽，筛网转筒与电机相连接;所述过滤压榨装置，包括上滤带、下滤带和若干脱水滚筒，上、下滤带由电机控制，之间形成一楔形区域;脱水滚筒呈S形分布在上滤带和下滤带之间。本实用新型易于操作，性能稳定，自动化程度高，是污泥脱水处理的理想设备。
权利要求书

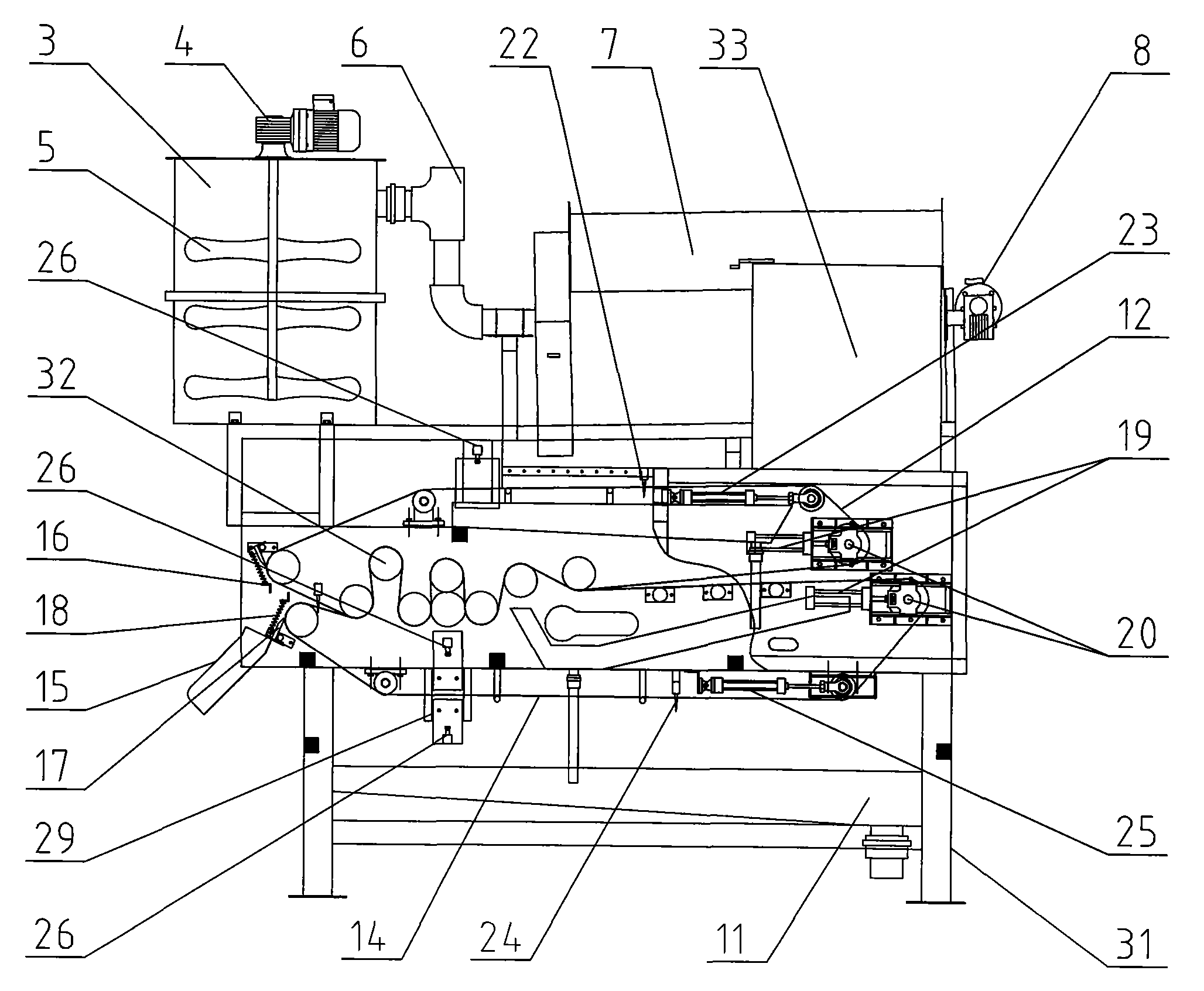

1、一种污泥浓缩脱水一体化设备，其特征在于：所述设备包括污泥混合 及给料装置、旋转推进重力脱水装置、过滤压榨装置和泥饼出口(15);
i)、所述污泥混合及给料装置，包括设置在机架(31)上污泥搅拌池(3) 和污泥输送管(6)，所述污泥搅拌池(3)上设有进泥口(1)、进药口(2)， 污泥搅拌池(3)内设有由电机(4)带动的搅拌叶片(5);所述污泥输送管 (6)和污泥搅拌池(3)的上方相连接;
ii)、所述旋转推进重力脱水装置(7)，包括筛网转筒(9)、排水管道(10) 和低部集水槽(11)，所述筛网转筒(9)与电机(8)相连接;
iii)、所述过滤压榨装置，包括上滤带(12)、下滤带(14)和若干脱水 滚筒(32)，所述上、下滤带(12，14)由电机(13)控制，上下滤带之间形成 一楔形区域;所述脱水滚筒(32)呈S形分布在上滤带(12)和下滤带(14) 之间。
2、根据权利要求1所述的污泥浓缩脱水一体化设备，其特征在于：所述 泥饼出口(15)处设有卸料装置，所述卸料装置由刀架(16)、刮刀板(17) 和拉紧弹簧(18)组成。
3、根据权利要求2所述的污泥浓缩脱水一体化设备，其特征在于：所述 (16)、刮刀板(17)和拉紧弹簧(18)的数量均为两个。
4、根据权利要求1或2所述的污泥浓缩脱水一体化设备，其特征在于： 所述上、下滤带(12，14)的侧面设有滤带清洗装置(29)。
5、根据权利要求1或2所述的污泥浓缩脱水一体化设备，其特征在于： 所述设备设有张紧装置，所述张紧装置是指分别设置在上滤带(12)和下滤 带(14)的同一端并有由汽缸(19)控制的张紧轮(20)。
6、根据权利要求5所述的污泥浓缩脱水一体化设备，其特征在于：所述 张紧装置还包括调压阀(21)。
7、根据权利要求1或2所述的污泥浓缩脱水一体化设备，其特征在于： 所述上滤带(12)上设有由汽缸(23)和汽缸(25)控制的滚筒自动调整装 置。
8、根据权利要求7所述的污泥浓缩脱水一体化设备，其特征在于：所述 滚筒自动调整装置为设置在上滤带(12)上的上滤布跑偏开关(22)和设置 在下滤带(14)上的下滤布跑偏开关(24)。
9、根据权利要求1所述的污泥浓缩脱水一体化设备，其特征在于：所述 上滤带(12)和下滤带(14)的滤带张力控制在50N-78N/cm。
10、根据权利要求1所述的污泥浓缩脱水一体化设备，其特征在于：所述 机架(31)由不锈钢制成。
说明书
一种污泥浓缩脱水一体化设备
技术领域
本实用新型涉及一种污泥浓缩脱水一体化设备，属于环保装置领域。
背景技术
自九十年代以来，我国城市污水处理事业得到了迅速发展，据不完全统 计，到一九九九年底我国已有城市污水处理厂200余座，目前尚有100座城 市污水处理厂正在施工建设或进行项目的前期工作。正在运行中的城市污水 处理厂，每天将要产生约1000余万吨的污泥(含水率在96%左右)，对于产生 的污泥，如果不予以有效的处理和处置，仍然会污染环境，使污水处理厂的 功能不能完全发挥。
为了解决上述问题，国内的污水处理厂和个人研制了不同的处理设备， 如：专利文献号03111093.2，名称为污泥浓缩脱水装置的实用新型专利，由 两个封水板、两个溢流板、一个分流板和一个稳流板等组成的一个箱体，在 箱体的顶部是可拆卸的密封盖，箱体的底部带有排泄口的锥形泥斗。污泥的 进口设在箱体一侧的下部，浓缩分离后的污泥和清水分别溢流而出。该装置 内部结构简单，体积小，不用动力驱动也无转动部件，也能达到一定的脱水 效果，能满足中低浓度污泥的浓缩脱水。但是目前的污泥脱水设备大部分均 采用单一的处理设备，如单纯的带式压滤机、离心机、真空机、板框机等单 一综合在一起，因此这类设备处理量小，能耗高，脱水率也大打折扣。因此， 开发一种简便高效的一体化脱水浓缩设备就显得十分必要。
发明内容
本实用新型所要解决的技术问题是是提供一种污泥浓缩脱水一体化设 备，通过旋转推进重力脱水装置和过滤压榨装置对经过化学絮凝的污泥进行 旋转推进重力脱水和挤压脱水，从而使污泥的含水率降到最低并形成泥饼。
本实用新型的技术方案是：一种污泥浓缩脱水一体化设备，包括污泥混 合及给料装置、旋转推进重力脱水装置、过滤压榨装置和泥饼出口;
i)、所述污泥混合及给料装置，包括设置在机架上污泥搅拌池和污泥输 送管，所述污泥搅拌池上设有进泥口、进药口，污泥搅拌池内设有由电机带 动的搅拌叶片;所述污泥输送管和污泥搅拌池的上方相连接;
ii)、所述旋转推进重力脱水装置，包括筛网转筒、排水管道和低部集水 槽，所述筛网转筒与电机相连接;
iii)、所述过滤压榨装置，包括上滤带、下滤带和若干脱水滚筒，所述上、 下滤带由电机控制，之间形成一楔形区域;所述脱水滚筒呈S形分布在上滤 带和下滤带之间。
本实用新型的有益效果是：
1、本设备通过旋转推进重力脱水装置和过滤压榨装置两个过程的脱水， 可以把经过化学絮凝的污泥里的游离水、间隙水尽可能地被压滤出来，使得 经处理后的污泥的含水率大大降低并形成泥饼。
2、本设备可连续生产，能耗低，处理量大，自动化程度高，性能稳定， 维修率低，易操作，易维护，易保养，是污泥脱水处理的理想设备。
3、本设备适用于造纸、炼油、化工、饮料、油漆、金属加工、机械加工、 皮革、纺织、食品、屠宰、印染、市政等各种工业和城市污泥处理工程。
