申请日2009.01.13
公开(公告)日2009.10.28
IPC分类号G01N33/18; G01N1/14; B08B9/032
摘要
一种用于污水在线测量的远程取样和清洗装置，它包括取样单元、取样管、泵送机构以及测试监控机构，所述取样单元依次通过取样管、泵送机构与测试监控机构相连，所述泵送机构包括可双向运转的蠕动泵和贮液器，蠕动泵的控制输入端与测试监控机构相连，取样单元依次通过取样管、蠕动泵与贮液器相连。本实用新型是一种结构简单紧凑、成本低廉、操作简便、自动化程度高、测量精度高的用于污水在线测量的远程取样和清洗装置。
权利要求书

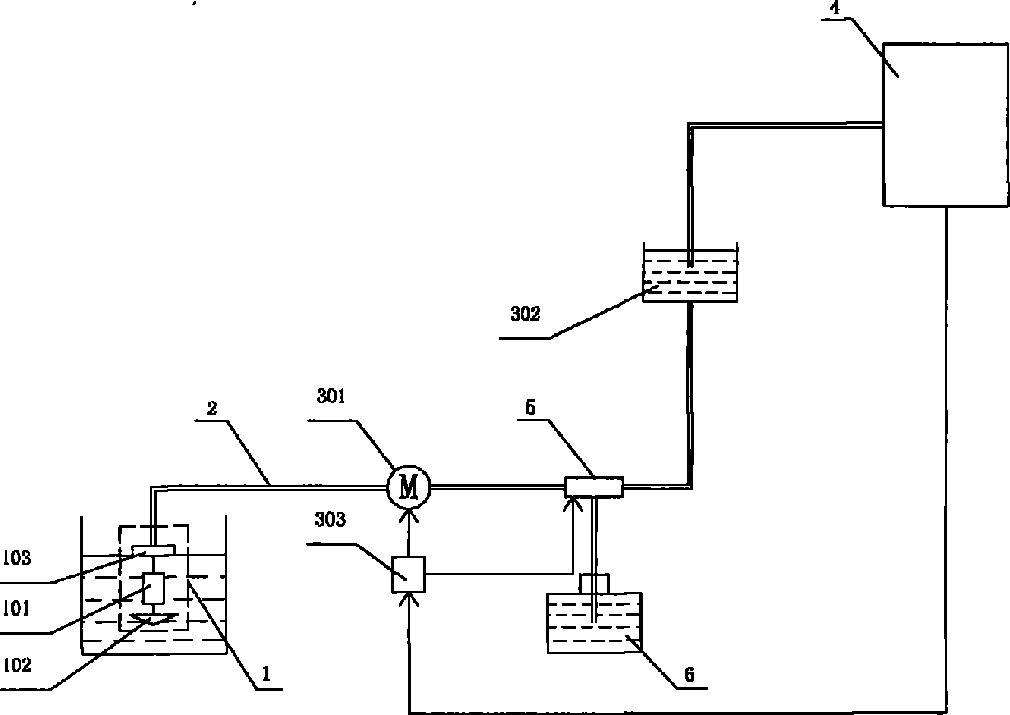

1、种用于污水在线测量的远程取样和清洗装置，它包括取样单元(1)、取样管(2)、 泵送机构以及测试监控机构(4)，所述取样单元(1)依次通过取样管(2)、泵送机构与测试 监控机构(4)相连，其特征在于：所述泵送机构包括可双向运转的蠕动泵(301)和贮液器 (302)，蠕动泵(301)的控制输入端与测试监控机构(4)相连，取样单元(1)依次通过取 样管(2)、蠕动泵(301)与贮液器(302)相连。
2、根据权利要求1所述的用于污水在线测量的远程取样和清洗装置，其特征在于：所述 蠕动泵(301)与贮液器(302)之间的管路上设有可控双向切换阀门(5)，可控双向切换阀 门(5)的一端通过管路与贮液器(302)相连，另一端通过管路与清洗水源(6)相连，可控 双向切换阀门(5)的控制输入端与测试监控机构(4)相连。
3、根据权利要求1或2所述的用于污水在线测量的远程取样和清洗装置，其特征在于： 所述取样单元(1)包括由上至下依次相连的管路浮漂(103)、过滤网(101)和下坠锚(102)。
说明书
用于污水在线测量的远程取样和清洗装置
技术领域
本实用新型主要涉及到环保设备领域，特指一种用于污水在线测量的远程取样和清洗装 置，其主要适用于化工、冶金、造纸、纺织、环保、医药、能源和材料制造等领域，经常产 生废水或工艺过程的液流，对其组分的在线测量不仅关系到提高生产效率，稳定产品质量和 实行工艺控制，而且更关系到人民群众的健康和生命安全。
背景技术
工业贮槽或管道中的液流通常都很浑浊，含有大量污垢、细粒、泥沙、油脂等杂物。而 液流与采样点、测控点之间又通常会保持一段距离，需由取样管路沟通，取样管路的长度从 数米到数十米不等，管径从数毫米到数十毫米不等。在实际的取样过程中，由于液流污浊， 取样距离较远、取样管径较窄，常常会带来如下一些弊病：第一，由于污垢或细粒等在管壁 上的吸附，或在管路中的滞留、集聚，使管路中液流不畅，直至完成堵塞;第二，在天气寒 冷时管路中的液体封冻结冰产生液流迟缓、中断和管路爆裂等问题;第三，取样端口的过滤 网因污垢等附着，不能发挥有效作用，阻碍或阻止液流的汲取;第四，由于输液距离长，而 流速迟缓，致使监测数据滞后，不能起到及时获取信息和反馈控制的作用，在情况严重时， 取样信息的阻断、中止会造成整个工艺流程的混乱、无序、直至瘫痪。
实用新型内容
本实用新型要解决的问题就在于：针对现有技术存在的技术问题，本实用新型提供一种 结构简单紧凑、成本低廉、操作简便、自动化程度高、测量精度高的用于污水在线测量的远 程取样和清洗装置。
为解决上述技术问题，本实用新型提出的解决方案为：一种用于污水在线测量的远程取 样和清洗装置，它包括取样单元、取样管、泵送机构以及测试监控机构，所述取样单元依次 通过取样管、泵送机构与测试监控机构相连，其特征在于：所述泵送机构包括可双向运转的 蠕动泵和贮液器，蠕动泵的控制输入端与测试监控机构相连，取样单元依次通过取样管、蠕 动泵与贮液器相连。
所述蠕动泵与贮液器之间的管路上设有可控双向切换阀门，可控双向切换阀门的一端通 过管路与贮液器相连，另一端通过管路与清洗水源相连，可控双向切换阀门的控制输入端与 测试监控机构相连。
所述取样单元包括由上至下依次相连的管路浮漂、过滤网和下坠锚。
与现有技术相比，本实用新型的优点就在于：
整个装置可用于试液的远程输送，不致产生管路堵塞、液流滞留等弊病。
1、本实用新型用于污水在线测量的远程取样和清洗装置，能够在通常状况下实行管路清 洗，且所使用的液体是试液本身，无需从外部引入清洗液，避免了由此造成的试液组分改变， 操作程序繁杂，在线测量被迫中断等弊病;
2、本实用新型用于污水在线测量的远程取样和清洗装置，当管路和取样头产生长期的污 染积累后，可定时启动含杀菌剂的清洗液对取样管路进行强化清洗，清除管路附着物，保证 取样管路和取样头的畅通;
3、本实用新型用于污水在线测量的远程取样和清洗装置，将取样和清洗功能集于一体， 不仅结构紧凑、成本低廉，而且还可使在线测量井然有序，按时按步进行，不致因管路清洗， 更换或维护而停顿、失效。
4、本实用新型用于污水在线测量的远程取样和清洗装置，它可使取样管路的长度延伸至 5-200M，从而有利于监控点和取样点的合理布局和配置;还可对取样管路和取样端口过滤网 作及时的清洗和冲刷，防止污垢、细粒等在管壁上的附着，防止取样液的迟滞或中断，有利 于正常，有序，通畅的取样操作。
5、本实用新型用于污水在线测量的远程取样和清洗装置，还在于防止在室外冰点温度下， 取样管路中取样液的冻结或冰晶形成，防止取样管路的爆裂，从而有利于在不利气候条件下 取样的顺利进行。
