申请日2009.01.11
公开(公告)日2009.12.30
IPC分类号B01D24/12
摘要
一种多功能均质滤料污水过滤器。它是罐体的顶部中间装有高压橡胶软管，它一边有冲洗水进口法兰，另一边有中心管法兰，它下边有电动升降器和电机，中心管外面自上而下有悬挂套管、油水分离器套管、油气集污器套管、它里面有油水分离档板，罐体中间有油水分离器密封，滤料防护网、密封盒、冲洗器、滤料层、上模块透水板、模块滤网、下模块透水板，底部中间有稳流出水器，它伸出罐体底部并有法兰，一边有出水口法兰，罐体外一边自上而下有过滤污水进口法兰、排污出口、人孔法兰、排砂孔法兰，上部有装料取样管。该种过滤器吸附纳污能力大为提高，从而达到一个较好的过滤效果。
权利要求书

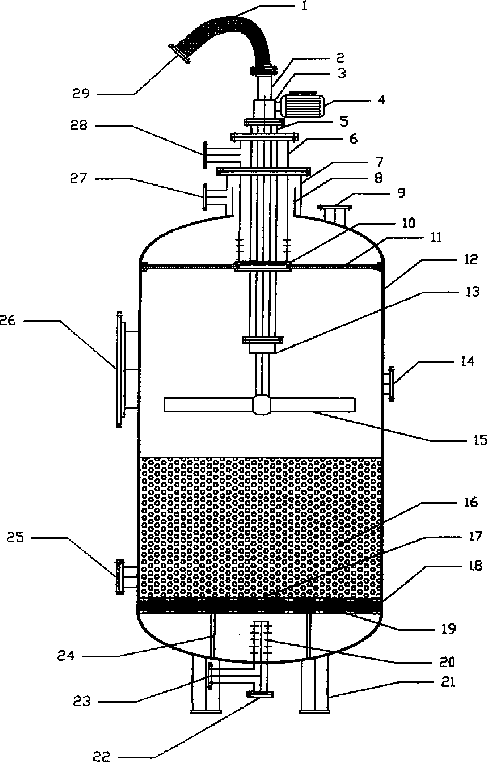

1、一种多功能均质滤料污水过滤器，由高压橡胶软管、中心管法兰、电动 升降器、电机、悬挂套管、油水分离器套管、油气集污器套管、油水分离档板、 装料取样管、油水分离器密封、滤料防护网、罐体、密封盒、观察窗、冲洗器、 滤料层、上模块透水板、模块滤网、下模块透水板、稳流出水器、支腿、法兰、 出水口法兰、承托板支架、排砂孔法兰、人孔法兰、排污出口、过滤污水进口 法兰、冲洗水进口法兰组成，其特征是：它是罐体(12)的顶部中间装有高压 橡胶软管(1)，高压橡胶软管一边有冲洗水进口法兰(29)，另一边有中心管法 兰(2)，中心管法兰下边有电动升降器(3)和电机(4)，中心管外面自上而下 有悬挂套管(5)、油水分离器套管(6)、油气集污器套管(7)、它里面有油水 分离档板(8)，罐体中间有油水分离器密封(10)，滤料防护网(11)、密封盒 (13)、冲洗器(15)、滤料层(16)、上模块透水板(17)、模块滤网(18)、下 模块透水板(19)，底部中间有稳流出水器(20)，它伸出罐体底部并有法兰(22)， 一边有出水口法兰(23)，罐体外一边自上而下有过滤污水进口法兰(28)、排 污出口(27)、人孔法兰(26)、排砂孔法兰(25);另一边罐体外中部有观察 窗(14)，上部有装料取样管(9)。
2、根据权利要求1所述的多功能均质滤料污水过滤器，其特征是：罐体内 底部有承托板支架(24)。
3、根据权利要求1所述的多功能均质滤料污水过滤器，其特征是：罐体外 底部有支腿(21)。
说明书
多功能均质滤料污水过滤器
技术领域
本实用新型涉及一种过滤设备，尤其是多功能均质滤料污水过滤器。
背景技术
目前，在油田含油污水处理中，过滤设备采用双滤料，多介质过滤器，都是 一种以石英砂，无烟煤，磁铁矿，海绿石等作为过滤介质的过滤器。但随着聚 合物活兴剂驱油技术的推广，普通双滤料，多介质过滤器在处理含聚污水时， 出现了滤料清洗不干净，跑料，出水水质不合格等问题。造成这种现象的原因 是水中残留的聚合物在滤床上层形成粘附于滤料上的胶冻状滤层，滤料沾度加 大。在正常反冲洗条件下，不能有效的将胶冻状滤料层冲洗干净，加大反冲洗 强度，又会把滤料冲跑，造成滤层变溥，出水水质不达标。为解决上述问题， 油田采用多种冲洗办法，变频反冲洗，气液反冲洗，气浮反冲洗，搅拌反冲洗， 大排量反冲洗等。这些办法现在不同程度上解决了多介质，双滤料过滤器存在 的部分问题。但都存在投资大，复杂，根除不彻底等问题。
实用新型内容
为了克服现有技术的不足，本实用新型提供一种新型的多功能均质滤料污 水过滤器，这种多功能均质滤料污水过滤器，达到了一个较好的过滤效果，并 且提高了过滤精度，从而避免了在进行冲洗时憋压，跑料现象的发生。
本实用新型解决其技术问题所采用的技术方案是：多功能均质滤料污水过 滤器，它是罐体的顶部中间装有高压橡胶软管，高压橡胶软管一边有冲洗水进 口法兰，另一边有中心管法兰，中心管法兰下边有电动升降器和电机，中心管 外面自上而下有悬挂套管、油水分离器套管、油气集污器套管、它里面有油水 分离档板，罐体中间有油水分离器密封，滤料防护网、密封盒、冲洗器、滤料 层、上模块透水板、模块滤网、下模块透水板，底部中间有稳流出水器，它伸 出罐体底部并有法兰，一边有出水口法兰，罐体内底部有承托板支架，罐体外 底部有支腿。罐体外一边自上而下有过滤污水进口法兰、排污出口、人孔法兰、 排砂孔法兰;另一边罐体外中部有观察窗，上部有装料取样管。
该种多功能均质滤料污水过滤器，由原来常规结构型滤罐罐体，进出水两 用水管，出水进水两用管改进为两个进水管，两个出水管，一个油水分离器， 一个电动升降器，一个集油气排污器以及一个主要由模块透水板和模块滤网层 构成的滤网承托层。
其中，所述两个进水管，由原来一个过滤水进口改分为过滤污水进口和冲 洗水进口。两个出水管由原来一个滤后水出口改分为过滤出水口和排污出口。 所述油水分离器的主体为一个侧壁与进水管相连通的空心的分水筒。在这个分 水筒，下两端安装一个连接油水分离器密封法兰。分水筒下部钻有多排很小直 径的分水孔。所述活动升降冲洗器是由一个电动升降器，密封盒，中心管，冲 洗器，高压橡胶软管组成。所述集油气排污器，是由一个油气集污器套管与排 污出口相连通的空心的集油气筒。油气筒内有一个油水分离档板。所述滤网承 托层是由上模块透水板，模块滤网，下模块透水板和承托板支架组成。
本实用新型的有益效果是，这种过滤器改变了原来过滤器的结构，通过在 过滤器罐体上安装升降冲洗器，可以将滤料冲洗沸腾。增加了滤料间的摩擦碰 撞，从而将滤料彻底清洗干净。同时在罐体内顶部增加了一个挡水排污分水器， 来有效排污，增设了油水分离装置，快速使油从水中分离出来，并且通过改换 原来底部石英砂，海绿石垫层为透水板滤网承托层，将有效过滤层增加，由原 来的多种介质滤料改为均质粒径的一种细滤料。吸附纳污能力大为提高，从而 达到一个较好的过滤效果。
