申请日2009.04.01
公开(公告)日2010.05.19
IPC分类号B05C21/00
摘要
本实用新型涉及一种涂装设备废水回收利用装置，由活塞缸A1、A2，电磁阀门组B，储水桶C和蓄水回收箱D四大部分组成。其中活塞缸A1和A2包括缸体a1、隔层壁a2、活塞a3、a4连动轴a5，限位开关a6、a7。电磁阀门组B包括换向阀门b1、b2、b3、b4及内部的换向器b5，连动杆b6、复位弹簧b7和牵引电磁铁b8所组成。本实用新型的装置实现了在无需额外能源做动力的条件下，对废水进行自动回收。有效地解决了现有技术中各种涂装前处理设备需要消耗大量洁净水的问题，达到了水资源的合理利用。
权利要求书
1.一种涂装设备废水回收利用装置，其特征在于：它设有并行排列的两个水压活塞缸——第一活塞缸(A1)和第二活塞缸(A2)，在活塞缸的上部通过线路联接电磁阀门组(B)，在活塞缸的下部有储水桶(C)，整个装置上部连接有蓄水回收箱(D)。
2.根据权利要求1所述的涂装设备废水回收利用装置，其特征在于：所述的第一活塞缸(A1)和第二活塞缸(A2)包括缸体(a1)、隔层壁(a2)、第一活塞(a3)、第二活塞(a4)、连动轴(a5)、第一限位开关(a6)和第二限位开关(a7)。
3.根据权利要求1所述的涂装设备废水 回收利用装置，其特征在于：所述的电磁阀门组(B)包括四个换向阀门(b1、b2、b3、b4)及其内部的换向器(b5)，连动杆(b6)，复位弹簧(b7)和牵引电磁铁(b8)。
说明书
涂装设备废水回收利用装置
技术领域
本实用新型涉及废水回收利用装置，具体涉及一种利用自来水进行清洗的设施上所使用的废水回收装置，属于国际专利分类E03C技术领域。
背景技术
在现有的涂装工艺实施过程中，洗涤和冲洗环节需要消耗大量的洁净水，与目前水资源短缺的现状产生了突出的矛盾，目前尚无良好的解决方法。
发明内容
本实用新型的目的，在于克服现有技术中的上述不足，提供一种可实现废水自动回收、节约水资源的涂装设备废水回收利用装置。
本实用新型的目的是通过以下技术方案实现的。

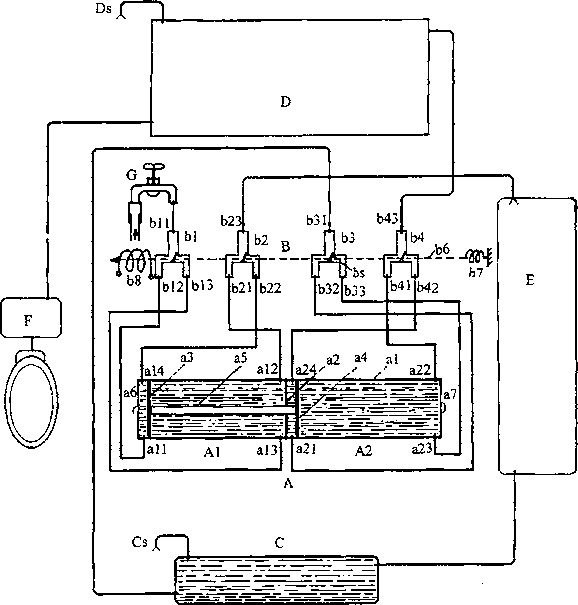

一种涂装设备废水回收利用装置，设有并行排列的两个水压活塞缸——活塞缸(A1)、(A2)，在活塞缸的上部通过线路联接电磁阀门组(B)，在活塞缸的下部有储水桶(C)，整个装置上部连接有蓄水回收箱(D)。
所述的活塞缸(A1)和(A2)包括缸体(a1)、隔层壁(a2)、活塞(a3)、活塞(a4)、连动轴(a5)、限位开关(a6)和(a7)。
所述的电磁阀门组(B)包括换向阀门(b1)、(b2)、(b3)、(b4)及其内部的换向器(b5)，连动杆(b6)，复位弹簧(b7)和牵引电磁铁(b8)。
本实用新型的装置用于包括涂装设备在内的利用自来水进行清洗的洗涤设施上，实现了自来水完成洗涤后的废水回收再利用，以求合理利用水资源，是一种科学、节水、实用、可靠的废水回收装置。
