申请日2007.09.28
公开(公告)日2008.07.23
IPC分类号C02F1/00; C02F1/52; E03C1/12
摘要

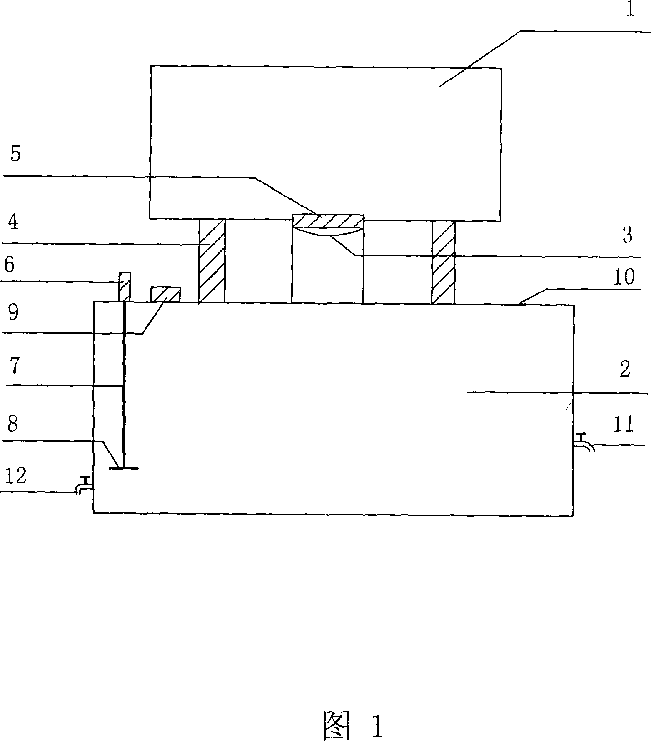

本实用新型公开了一种家用污水循环处理装置,其结构主要包括上端的清洗池(1)和下端带盖的污水处理池(2),清洗池(1)和污水处理池(2)之间通过过滤网(3)连通;污水处理池(2)盖上安装有电机(6)以带动搅拌器(7),在污水处理池(2)盖上还设置有至少一个净水剂投入孔(10);污水处理池(2)下部壁上还设有具有阀门的清水出口(11)和污水出口(12)各一个,清水出口(11)位置高于污水出口(12)位置。该污水循环处理装置简单小巧,成本低廉,安装及使用等均非常方便,尤其适合家庭中生活污水的循环处理使用,以提高水的利用率,节约水资源。
权利要求书
1.家用污水循环处理装置,其结构主要包括上端的清洗池(1)和下端带盖的 污水处理池(2),清洗池(1)和污水处理池(2)之间通过过滤网(3)连 通;污水处理池(2)盖上安装有电机(6)以带动搅拌器(7),在污水处 理池(2)盖上还设置有至少一个净水剂投入孔(10);污水处理池(2)下 部壁上还设有具有阀门的清水出口(11)和污水出口(12)各一个,清水 出口(11)位置高于污水出口(12)位置。
2.根据权利要求1所述的家用污水循环处理装置,其特征在于:
所述的清洗池(1)和污水处理池(2)之间有支撑物(4)隔开。
3.根据权利要求1所述的家用污水循环处理装置,其特征在于:
所述的污水处理池(2)盖上还安装有电压变换器(9)及通断电源开关。
4.根据权利要求1所述的家用污水循环处理装置,其特征在于:
所述的搅拌器(7)下部的搅拌片(8)位于污水处理池(2)内下部靠近 池底位置。
5.根据权利要求1所述的家用污水循环处理装置,其特征在于:
所述的清洗池(1)和污水处理池(2)之间的过滤网(3)为粗细两层金 属过滤网。
6.根据权利要求1所述的家用污水循环处理装置,其特征在于:
所述的过滤网(3)上端还设有橡皮塞。
7.根据权利要求1所述的家用污水循环处理装置,其特征在于:
所述的清洗池(1)和污水处理池(2)采用水泥或砖块彻成,或采用塑料 桶代替。
说明书
家用污水循环处理装置
技术领域
本实用新型涉及一种家庭用污水处理装置,属于节水环保设施。
背景技术
水对人类是不可缺少的、宝贵而又有限的重要资源;节约用水早已成为全 世界人民的共识和行动。大多数国家都有投入大量的人力、物力,致力于节水、 污水循环处理等措施及设施的开发研究。但目前的污水处理装置多为工业用设 施,将全部的生活污水或其它污水集中起来通过污水站的污水处理装置处理, 这种污水处理站工程庞大,投入资金多,装置复杂,成本也高,且需固定管理 人员等,完全不适合家庭污水处理使用。目前尚未有适合居民住宅中污水处理 利用的装置面市,这在很多国家都尚处在试验阶段。
发明内容
本实用新型的目的是提供一种家用污水循环处理装置,该装置简单小巧, 成本低廉,适合家庭中污水循环处理使用,以节约用水,提高水的利用率。
本实用新型解决其技术问题所采用的技术方案是:
一种家用污水循环处理装置,其结构主要包括上端的清洗池和下端带盖的 污水处理池,清洗池和污水处理池之间通过过滤网连通;污水处理池盖上安装 有电机以带动搅拌器,在污水处理池盖上还设置有至少一个净水剂投入孔;污 水处理池下部壁上还设有具有阀门的清水出口和污水出口各一个,清水出口位 置高于污水出口位置。
清洗池和污水处理池之间可有支撑物隔开。
污水处理池盖上还可安装有电压变换器及通断电源开关,变换器可将220V 交流电压变为6V或9V直流电压,使之与电机需用电源相匹配。
搅拌器下部的搅拌片位于污水处理池内下部靠近池底位置。
清洗池和污水处理池之间的过滤网可设置成粗细两层金属过滤网。过滤网 上端还可设有橡皮塞,塞上橡皮塞时,可在清洗池中蓄水以方便清洗蔬果、餐 具、衣物等。
清洗池和污水处理池可以用水泥或砖块等彻成,也可用塑料桶代替;池的 大小可根据室内地形大小等自行设计。
本实用新型家用污水循环处理装置在使用时,除去橡皮塞,在清洗池被用 过的污水即通过过滤网流入污水处理池中进行处理,或将其它生活污水引入清 洗池中,通过过滤网流入污水处理池中进行处理。进行污水处理时,通过净水 剂投入孔将明矾等净水剂投入污水处理池中;接通电机电源,带动搅拌器工作 半分钟以上,然后关闭电源;再静置5分钟以上,即可从清水出口放出清水供 循环利用;清水放完后,再开启电机搅拌1分钟以上,打开污水出口排除污水, 以免污物沉积在池底。
与现有技术相比,本实用新型的有益效果是:
本实用新型装置简单,材料易得,成本低廉,安装及使用等均非常方便, 尤其适合家庭中生活污水的循环处理使用,以提高水的利用率,节约水资源。
