申请日2007.11.14
公开(公告)日2008.10.01
IPC分类号C02F3/12; C02F1/52; C02F1/50; C02F1/44
摘要

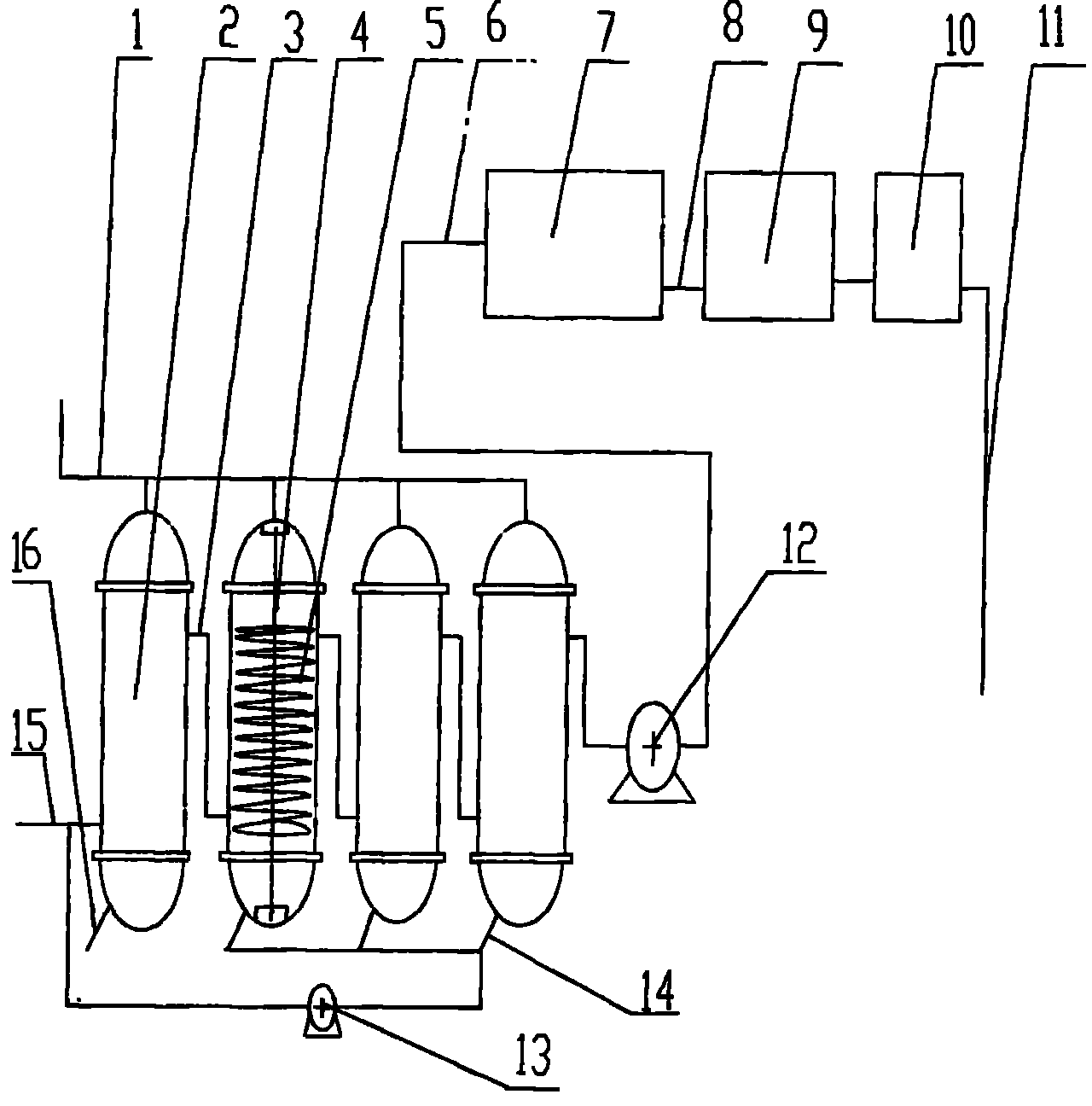

高层建筑沼气化粪污水处理系统装置，是一种适应城乡高层建筑污水处理系统，特别涉及利用生活污水生产沼气、污水净化再利用;由沼气集气管(1)、沼气发生罐(2)、沼液连通管(3)、沼气罐转轴(4)、沼气罐螺旋叶片(5)、输送管(6)、SBR曝气池(7)、中水连通管(8)、膜分离单元沉淀池(9)、消毒池(10)、中水排放管(11)、高压泵(12)、沼渣泵(13)、沼渣排泄管(14)、生活污水管(15)组成;有效处理生活污水、利用生活污水生产沼气、并对生活污水进行综合利用，使生活污水得到净化再利用。
权利要求书
1、高层建筑沼气化粪污水处理系统装置，其特征在于：由沼气集 气管(1)、沼气发生罐(2)、沼液连通管(3)、沼气罐转轴(4)、沼气 罐螺旋叶片(5)、输送管(6)、SBR曝气池(7)、中水连通管(8)、膜 分离单元沉淀池(9)、消毒池(10)、中水排放管(11)、高压泵(12)、 沼渣泵(13)、沼渣排泄管(14)、生活污水管(15)、污泥口(16)组 成;沼气集气管(1)、沼气发生罐(2)、沼液连通管(3)、沼气罐转轴 (4)、沼气罐螺旋叶片(5)、输送管(6)、高压泵(12)、沼渣泵(13)、 沼渣排泄管(14)、生活污水管(15)组成沼气发生系统;输送管(6)、 SBR曝气池(7)、中水连通管(8)、膜分离单元沉淀池(9)、消毒池(10)、 中水排放管(11)、高压泵(12)组成污水处理系统;沼气发生罐(2) 内部垂直安装沼气罐转轴(4)，沼气罐转轴(4)上安装沼气罐螺旋叶 片(5)，输送管(6)安装在沼气发生罐(2)上部和高压泵(12)连接， 沼渣排泄管(14)安装在沼气发生罐(2)最底部和沼渣泵(13)组装， 生活污水管(15)安装在沼气发生罐(2)下部;输送管(6)通过高压 泵(12)和SBR暴气池(7)连接，SBR曝气池(7)通过中水连通管 (8)与膜分离单元沉淀池(9)连接，膜分离单元沉淀池(9)通过中 水连通管(8)和消毒池(10)连通，消毒池(10)尾端连接中水排放 管(11)。
说明书
高层建筑沼气化粪污水处理系统装置
技术领域：
高层建筑沼气化粪污水处理系统装置，是一种适应城乡高层建筑污 水处理系统，特别涉及利用生活污水生产沼气、污水净化再利用。
技术背景：
现有的高层建筑污水处理系统主要使用化粪池处理生活污水，化粪 池占地面积大，生活污水得不到有效处理，增大城市污水处理压力，甚 至污染渠道河流，应该利用的水资源白白浪费。
技术内容：
本实用新型高层建筑沼气化粪污水处理系统装置发明目的：为城市 高层建筑设计建造一种有效处理生活污水、并能对生活污水进行综合利 用的污水处理装置。
本实用新型内高层建筑沼气化粪污水处理系统装置是这样实现的： 由沼气集气管、沼气发生罐、沼液连通管、沼气罐转轴、沼气罐螺旋叶 片、输送管、SBR曝气池、中水连通管、膜分离单元沉淀池、消毒池、 中水排放管、高压泵、沼渣泵、沼渣排泄管、生活污水管、污泥口组成; 沼气集气管、沼气发生罐、沼液连通管、沼气罐转轴、沼气罐螺旋叶片、 输送管、高压泵、沼渣泵、沼渣排泄管、生活污水管组成沼气发生系统; 输送管、SBR曝气池、中水连通管、膜分离单元沉淀池、消毒池、中水 排放管、高压泵组成污水处理系统;沼气发生罐内部垂直安装沼气罐转 轴，沼气罐转轴上安装沼气罐螺旋叶片，输送管安装在沼气发生罐上部 和高压泵连接，沼渣排泄管安装在沼气发生罐最底部和沼渣泵组装，生 活污水管安装在沼气发生罐下部;输送管通过高压泵和SBR曝气池连 接，SBR曝气池通过中水连通管与膜分离单元沉淀池连接，膜分离单元 沉淀池通过中水连通管和消毒池连通，消毒池尾端连接中水排放管。
本实用新型高层建筑沼气化粪污水处理系统装置工作原理：本高层 建筑沼气化粪污水处理系统装置包含沼气发生系统和污水处理系统，沼 气发生系统采用厌氧生化法，污水处理系统采用好氧生化、膜分离法; 沼气发生系统使用玻璃钢、钢板制成的桶式反应器多组相连以增加污水 消化处理时间，反应器内采用旋转式沼气罐螺旋叶片，在高压泵和流动 水流作用下，流动水流带动淹没式沼气罐螺旋叶片转动，使下部污水所 含有机物、微生物一方面顺沼气罐螺旋叶片上翻，增大反应器内微生物 浓度，提高厌氧消化效率，另一方面沼渣泵将后排列的沼气发生罐底部 沼渣抽吸回用到第一个沼气发生罐和生活污水混合，生活污水中的有机 物与微生物中的各类菌群交融，使悬浮微生物和附着在沼气罐螺旋叶片 上的微生物共存，达到强化对生活污水的降解作用;污水处理系统由输 送管、SBR曝气池(7)、中水连通管(8)、膜分离单元沉淀池(9)、消 毒池(10)、中水排放管(11)、高压泵构成，完成非限量曝气、好氧微 生物与污水中的有机物反应、沉淀、排放和待机闲置、清除可溶性颗粒 物、消毒杀菌，最后排出可使用的中水。
本实用新型高层建筑沼气化粪污水处理系统装置的有益效果：有效 处理生活污水、利用生活污水生产沼气、并对生活污水进行综合利用， 使生活污水得到净化再利用。
