申请日2007.09.20
公开(公告)日2008.07.30
IPC分类号C02F3/00
摘要

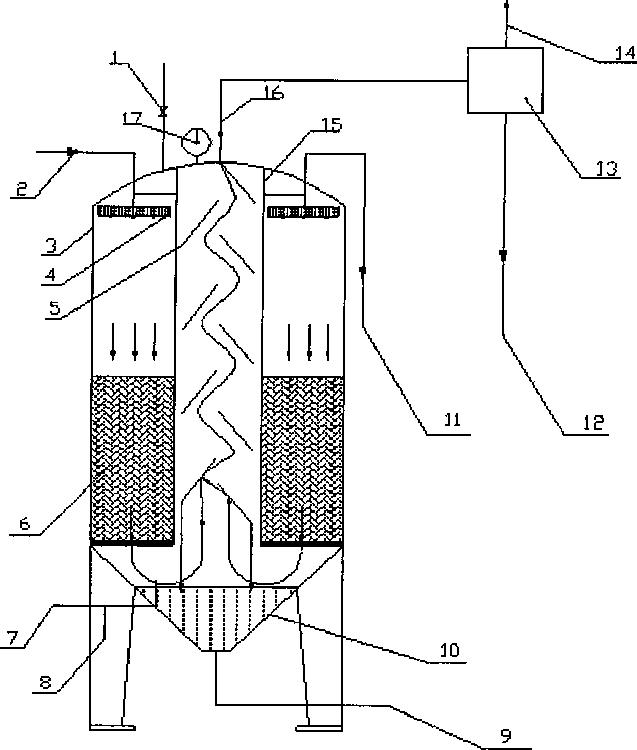

高效污水处理生物反应器，它包括反应器罐体(3)、位于反应器罐体(3)内上腔外围有布水器(4)、布水器(4)的下方有菌载体(6)，布水器(4)上连接有进水口(2)和反冲洗排放口(11)，固液分离器(15)内呈倾斜角分布的挡板(5)，污泥斗(10)外侧连接有反冲洗进水管(7)，反冲洗进水管(7)上连接有压缩空气管(8)，固液分离器(15)的上端有处理水出口(16)，布水器(4)的上端有排气阀(1)。它克服了现有污水处理装置能耗高、净化效果差等缺点。本实用新型高效污水处理生物反应器具有工程投资省、净化效能高、应用范围广、运行费用低等优点。
权利要求书
1.高效污水处理生物反应器，其特征在于它包括反应器罐体(3)、 位于反应器罐体(3)内上腔外围有布水器(4)、布水器(4)的下方 有菌载体(6)，布水器(4)上连接有进水口(2)和反冲洗排放口(11)， 反应器罐体(3)的中部有固液分离器(15)，固液分离器(15)内呈 倾斜角分布的挡板(5)，反应器罐体(3)下端有污泥斗(10)，污泥 斗(10)外侧连接有反冲洗进水管(7)，反冲洗进水管(7)上连接 有压缩空气管(8)，污泥斗(10)的下端有排污口(9)，固液分离器 (15)的上端有处理水出口(16)，布水器(4)的上端有排气阀(1)。
2.根椐权利要求1所述高效污水处理生物反应器，其特征在于 所述处理水出口(16)上连接有气液分离器(13)，气液分离器(13) 的上端有废气排放口(14)，气液分离器(13)的下端有处理水排放 口(12)。
3.根椐权利要求1所述高效污水处理生物反应器，其特征在于 所述反应器罐体(3)上连接有压力表(17)。
说明书
高效污水处理生物反应器
技术领域
本实用新型涉及一种污水处理装置，更具体地说它是一种高效污 水处理生物反应器。该反应器可用于各种有机污水及部分无机物的处 理。
背景技术
上世纪七十年代末，我国已将有机废水治理提到了重要的位置， 四十年来，在政府的重视和广大污水处理工作者的努力下，研究出了 不少治理有机污水的新技术、新方法，如生物转盘法，接触氧化法， 厌氧、好氧法等等，上述方法都存在能耗高、净化效果差的问题。虽 然如此，但为我们做污水处理积累了众多的理论和经验，在此情况下， 寻求新的低能耗、高效率的有机污水处理新技术、新设备已成众望。
发明内容
为了克服现有污水处理装置能耗高、净化效果差等问题，本实用 新型提供了一种高效污水处理生物反应器。
本实用新型的目的是通过如下措施来达到的：高效污水处理生物 反应器，其特征在于它包括反应器罐体3、位于反应器罐体3内上腔 外围有布水器4，布水器4的下方有菌载体6，布水器4上连接有进 水口2和反冲洗排放口11，反应器罐体3的中部有固液分离器15， 固液分离器15内呈倾斜角分布的挡板5，反应器罐体3下端有污泥 斗10，污泥斗10外侧连接有反冲洗进水管7，反冲洗进水管7上连 接有压缩空气管8，污泥斗10的下端有排污口9，固液分离器15的 上端有处理水出口16，布水器4的上端有排气阀1。
在上述技术方案，所述处理水出口16上连接有气液分离器13， 气液分离器13的上端有废气排放口14，气液分离器13的下端有处 理水排放口12。
在上述技术方案，所述反应器罐体3上连接有压力表17。
本实用新型具有如下优点：①具有较高的容积负荷。其容积负荷 可为同类设备的几倍到十几倍。使得工程投资省、运行费用低、占地 面积小，具有较高的经济适用性。②净化效能强。几乎能分解所有的 有机污染物，对通常难生化或不可生化的有机废水也能进行有效的分 解去除，具有较强的广泛性和强效性。③较强的资源回收性。本技术 处理污水产生的污泥量少，且污泥可作为农用肥，处理后的水可回用， 实现了资源的回收，产生了较高的附加值。
总之，本实用新型高效污水处理生物反应器具有多方面的处理效 能，具有工程投资省、净化效能高、应用范围广、运行费用低等优点。
