摘要
本发明公开了一种带刮泥板的一体化自回流多级生化污水处理装置，包括污水处理池，所述的污水处理池设有厌氧区、缺氧区、好氧区和沉淀区，在厌氧区的下部设置有污水进口，所述的缺氧区和好氧区其上部和下部均相互连通，在好氧区的底部安装有曝气装置，其特征在于在沉淀区下部设有与好氧区相通的斜泥斗，在所述的斜泥斗上方设置有刮泥板，所述的刮泥板通过悬臂与能在环形区域内转动的转桥相连接;本发明的目的是为了克服现有技术的不足之处，提供一种可降低沉淀区的高度且不需配置污泥回流泵即可实现污泥自回流，设备投资和处理成本低，施工简单的带刮泥板的一体化自回流多级生化污水处理装置。
权利要求书

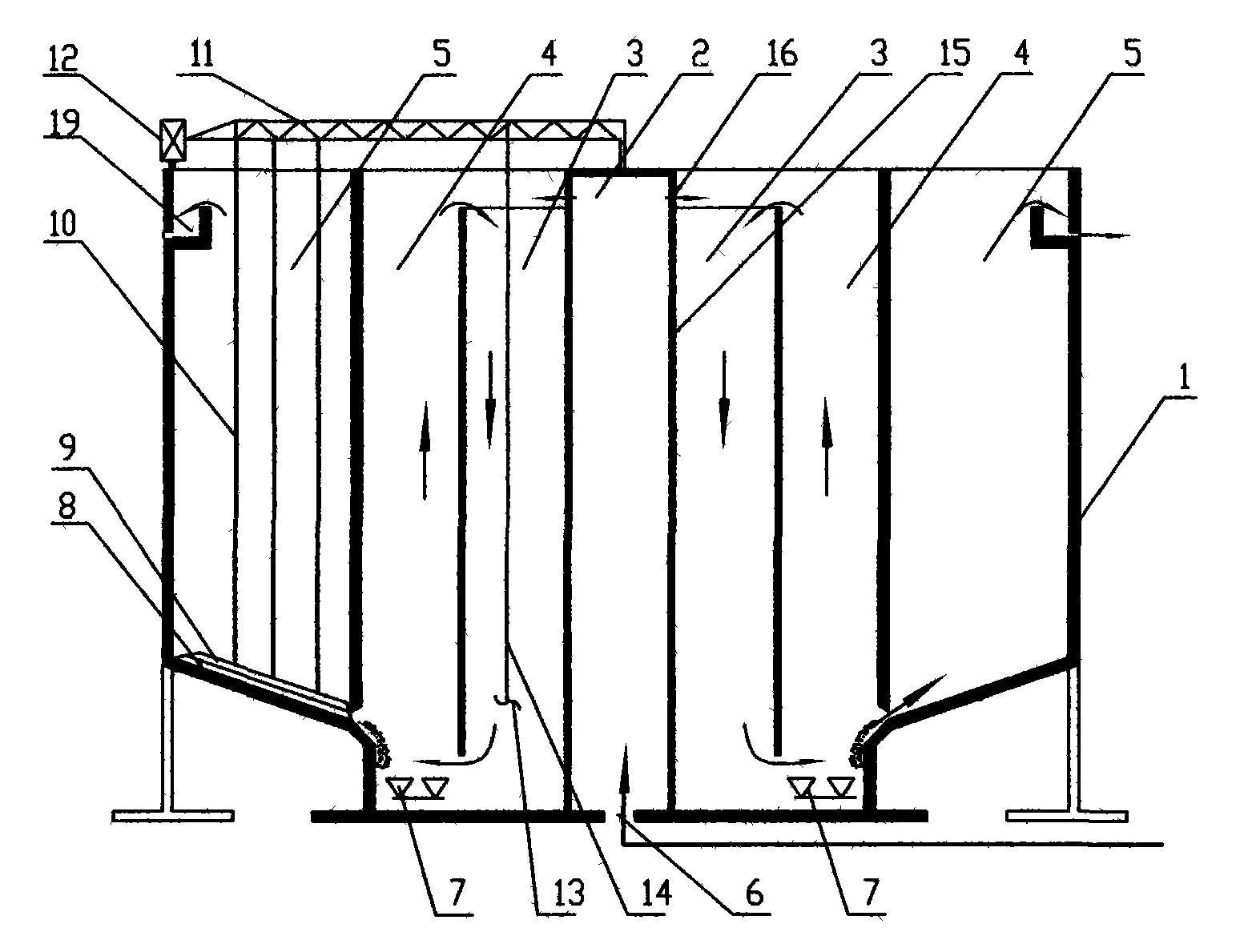

1、一种带刮泥板的一体化自回流多级生化污水处理装置，包括污水 处理池(1)，所述的污水处理池(1)设有厌氧区(2)、缺氧区(3)、好氧区 (1)和沉淀区(5)，在厌氧区(2)的下部设置有污水进口(6)，所述的缺氧 区(3)和好氧区(4)相互连通，在好氧区(4)的底部安装有主曝气装置(7)， 其特征在于在沉淀区(5)下部设有与好氧区(4)相通的斜泥斗(8)，在所 述的斜泥斗(8)上方设置有刮泥板(9)，所述的刮泥板(9)通过悬臂(10) 与能在环形区域内转动的转桥(11)相连接。
2、根据权利要求1所述的带刮泥板的一体化自回流多级生化污水处 理装置，其特征是所述的转桥(11)其一端可转动的连接在污水处理池 上方的中心位置，另一端与沉淀区墙体上方的驱动装置(12)连接，所 述的驱动装置(12)为可使刮泥板(9)沿弧形轨道前进的差速驱动装置。
3、根据权利要求1所述的带刮泥板的一体化自回流多级生化污水处 理装置，其特是在所述的缺氧区(3)内设有搅拌器(13)，所述的搅拌器 (13)通过搅拌器悬臂(14)与转桥(11)连接。
4、根据权利要求1所述的带刮泥板的一体化自回流多级生化污水处 理装置，其特征是在所述的厌氧区(2)和缺氧区(3)之间设有隔墙(15)， 在该隔墙(15)上部设有连通缺口(16)。
5、根据权利要求1所述的带刮泥板的一体化自回流多级生化污水处 理装置，其特是在所述的厌氧区(2)和缺氧区(3)内设有曝气装置(17)， 所述的从曝气装置(17)通过小悬臂(18)与转桥(11)连接。
6、根据权利要求1所述的带刮泥板的一体化自回流多级生化污水处 理装置，其特征是在所述的沉淀区(5)上部设置有溢流出水槽(19)。
7、根据权利要求1所述的带刮泥板的一体化自回流多级生化污水处 理装置，其特是所述的厌氧区(2)、缺氧区(3)、好氧区(4)和沉淀区(5) 均为圆环形设置。
8、根据权利要求1所述的带刮泥板的一体化自回流多级生化污水处 理装置，其特是所述的厌氧区(2)、缺氧区(3)、好氧区(4)和沉淀区(5) 均为类椭圆环形设置。
9、根据权利要求1所述的带刮泥板的一体化自回流多级生化污水处 理装置，其特征是所述的刮泥板采用弧形曲线板。
10、根据权利要求1或8所述的带刮泥板的一体化自回流多级生化污 水处理装置，其特是所述的转桥(11)为可伸缩转桥，转桥(11)的长度 与污水处理池(1)中心到污水处理池(1)外周的长度相配合。
说明书
带刮泥板的一体化自回流多级生化污水处理装置
技术领域
本发明涉及一种污水处理装置，特别涉及一种带刮泥板的一体化 自回流多级生化污水处理装置。
背景技术
常用的污水处理方法包括：物理方法、化学方法、生物方法等， 其中最常用生物方法对污水进行处理，而生物方法一般是通过活性污 泥中的微生物对污水进行生物降解，降解的过程可根据环境的不同分 为好氧处理和厌氧处理两个过程，在现有利用活性污泥对污水进行处 理的装置中，一般需要单独设置污泥回流装置以便将被污水沉淀的活 性污泥回流至污水生物处理池当中，这存在设备投资大、运行费用高、 维修率高等缺点;中国专利号200620060557.5所公开的“带刮泥板 的一体化自回流多级生化污水处理装置”是通过在沉淀区设置斜泥 斗，利用重力的作用将沉淀污泥下滑到好氧区，从而实现了污泥的自 回流，但随着污水处理量的不断扩大，沉淀区的宽度因此要设置得非 常宽，为了保证沉淀区的斜泥斗有足够的倾角，就需要较高的泥斗高 度，这不但造成容积上的浪费而且造价增加，施工制造难道加大。故 此，现有的生化污水处理装置有待于进一步改善。
发明内容
本发明的目的是为了克服上述技术的不足之处，提供一种可降低 沉淀区的高度且不需配置污泥回流泵即可实现污泥自回流，设备投资 和处理成本低，施工简单的带刮泥板的一体化自回流多级生化污水处 理装置。
为了达到上述的目的，本发明采用以下方案：
一种带刮泥板的一体化自回流多级生化污水处理装置，包括污水 处理池，所述的污水处理池设有厌氧区、缺氧区、好氧区和沉淀区， 在厌氧区的下部设置有污水进口，所述的缺氧区和好氧区相互连通， 在好氧区的底部安装有主曝气装置，其特征在于在沉淀区下部设有与 好氧区相通的斜泥斗，在所述的斜泥斗上方设置有刮泥板，所述的刮 泥板通过悬臂与能在环形区域内转动的转桥相连接。
如上所述的带刮泥板的一体化自回流多级生化污水处理装置，其 特征是所述的转桥其一端可转动的连接在污水处理池上方的中心位 置，另一端与沉淀区墙体上方的驱动电机连接。
如上所述的带刮泥板的一体化自回流多级生化污水处理装置，其 特是在所述的缺氧区内设有搅拌器，所述的搅拌器通过搅拌器悬臂与 转桥连接。
如上所述的带刮泥板的一体化自回流多级生化污水处理装置，其 特征是在所述的厌氧区和缺氧区之间设有隔墙，在该隔墙上部设有连 通缺口。
如上所述的带刮泥板的一体化自回流多级生化污水处理装置，其 特是在所述的厌氧区和缺氧区内设有曝气装置，所述的从曝气装置通 过小悬臂与转桥连接。
如上所述的带刮泥板的一体化自回流多级生化污水处理装置，其 特征是在所述的沉淀区上部设置有溢流出水槽。
如上所述的带刮泥板的一体化自回流多级生化污水处理装置，其 特是所述的厌氧区、缺氧区、好氧区和沉淀区均为圆环形设置。
如上所述的带刮泥板的一体化自回流多级生化污水处理装置，其 特是所述的厌氧区、缺氧区、好氧区和沉淀区均为类椭圆环形设置。
如上所述的带刮泥板的一体化自回流多级生化污水处理装置，其 特是所述的转桥为可伸缩转桥，转桥的长度与污水处理池中心到污水 处理池外周的长度相配合。
污水处理过程主要包括厌氧、缺氧和好氧处理：
厌氧处理：在厌氧条件下，利用多种厌氧或兼性厌氧微生物的代 谢活动，将有机物转化为无机物和少量细胞物质的过程。厌氧生物处 理一般分为四个阶段：水解，发酵，产乙酸，产甲烷。这些无机物质 主要是大量的生物气体即沼气。沼气的主要成分是CH4和CO2。其过 程大致如下所叙：
(1)水解阶段
复杂有机物首先在发酵性细菌产生的胞外酶作用下分解为溶解性 的有机分子。通常缓慢，是限速阶段。
(2)发酵(酸化)阶段
溶解性小分子有机物进入发酵菌(酸化菌)细胞内，在胞内酶 作用下分解为挥发性脂肪酸(VFA)，同时合成细胞物质。
(3)产乙酸阶段
发酵酸化阶段的产物丙酸、丁酸、乙醇等，在此阶段经产氢产 乙酸菌作用下转化为乙酸、H2、CO2。
(4)产甲烷阶段
产甲烷菌产生甲烷：
缺氧处理：是兼性菌参与的生化反应，兼性菌是可以在好氧也可 以在厌氧的情况下反应，要求系统的溶解氧在0.5mg/L以下。
好氧处理：在有氧条件下，有机物在好氧微生物的作用下氧化分 解，有机物浓度下降，微生物量增加。在这一过程中，有机物的降解、 微生物的增殖、溶解O2的消耗这三个过程是同步进行的，也是控制 好氧生物处理成功与否的三个关键过程。
综上所述，本发明具有以下优点：
(一)、本发明不需要配置污泥回流泵即可实现污泥自回流至好氧 区，从而减少了设备的投资，节约了电力的消耗和维修费用，有利于 环保;
(二)、本实用新型应用了刮泥板，这不但为污泥的自回流创造了 条件而且可大大的降低了沉淀池底板的倾斜度，从而减少了沉淀区的 高度，降低了池体造价，且施工制造简单;
(三)、本发明采用了气体水力循环，节省了硝化-反硝化(好氧 处理-缺氧处理)间所用的大流量循环泵，这不但节省了投资费用和 电费而且提高了污水处理设备的稳定性。
