申请日2007.08.14
公开(公告)日2008.07.23
IPC分类号C02F1/36; C02F7/00; C02F1/50; C02F1/72
摘要
一种强力超声波水处理系统，其特征在于：由超声波水处理装置、曝气装置、循环水热交换装置和循环冷却水补水箱组成;超声波水处理装置有一箱体，箱体内通过隔板分隔有汇流腔和冷却水腔，冷却水腔内至少设有一根与汇流腔相通的反应管，箱体外壁至少设有一个超声波振子;反应管的连接管接有曝气装置;箱体上设有与汇流腔相通的净水出水管和通气管;箱体的冷却水腔通过管道与循环冷却水补水箱连接，冷却水腔通过进、出水管与循环水热交换装置连接。本实用新型设计科学，结构简单、合理，可杀死水中的微生物、浮游生物、蚊虫孑孓，并降解高浓度废水等。具有很高的杀菌功能，可应用于包括空调冷却水塔循环水等各种循环水处理的杀菌、微生物处理。
权利要求书
1.一种强力超声波水处理系统，其特征在于：由超声波水处理装置、 曝气装置、循环水热交换装置和循环冷却水补水箱组成;所述超声波水处 理装置有一箱体，箱体内通过隔板分隔有汇流腔和冷却水腔，冷却水腔内 至少设有一根与汇流腔相通的反应管，箱体外壁至少设有一个超声波振子; 所述超声波水处理装置的反应管进水管接有曝气装置;箱体上设有与汇流 腔相通的净水出水管和与外界相通的通气管;超声波水处理装置的冷却水 腔通过管道与循环冷却水补水箱连接，冷却水腔通过进、出水管与循环水 热交换装置连接。
2.根据权利要求1所述的强力超声波水处理系统，其特征在于：所述 的曝气装置(2)是射流曝气器或孔管曝气器。
3.根据权利要求1或2所述的强力超声波水处理系统，其特征在于： 所述循环水热交换装置(3)由设有进水管(31)和出水管(35)的箱体(30) 和循环水散热管(36)构成，所述箱体(30)内腔通过隔板(37)分隔出 热交换间(32)和集水间(34)，热交换间(32)与集水间(34)之间设有 通道(33)，循环水散热管(36)设置在热交换间(32)内。
说明书
强力超声波水处理系统
技术领域
本实用新型涉及的是废水处理装置，尤其是一种强力超声波水处 理系统。
背景技术
目前，常规废水杀菌消毒处理一般用液氯/臭氧/紫外光等，其工 艺已相当成熟，可是也各自有不足，例如：
1、氯消毒一直被认为最经济有效的消毒方法，到70年代科学家 发现采用氯消毒可产生消毒副产物如三卤甲烷(THMs)、卤乙酸(HAAs) 等有害物质，而且对病发的灭活能力较差。
2、臭氧O3是一种很强的氧化剂，具有良好的杀菌消毒能力和氧 化降解污染物的能力;但因其在水中的溶解扩散速率低，运行费用高， 产生有毒副产物而限制了其应用。
3、紫外光UV消毒法具有不投加化学药剂、不增加水的嗅和味、 不产生有害副产物、消毒快速、设备操作简单、便于自动化等优点。 唯UV消毒法只能杀外层的微生物，不能灭活附在固体粒颗内或藏在 孢子内部的微生物;此外，若水中悬浮粒颗多，将严重影响UV照射 效果。
发明内容
本实用新型的目的是针对上述常规杀菌消毒处理中存在的不足， 提供一种利用超声波技术对废水进行杀菌处理的强力超声波水处理 系统。
本实用新型的强力超声波水处理系统，其特征在于：由超声波水 处理装置、曝气装置、循环水热交换装置和循环冷却水补水箱组成; 所述超声波水处理装置有一箱体，箱体内通过隔板分隔有汇流腔和冷 却水腔，冷却水腔内至少设有一根与汇流腔相通的反应管，箱体外壁 至少设有一个超声波振子;所述超声波水处理装置的反应管进水管接 有曝气装置;箱体上设有与汇流腔相通的处理水出水管和与外界相通 的通气管;超声波水处理装置的冷却水腔通过管道与循环冷却水补水 箱连接，冷却水腔通过进、出水管与循环水热交换装置连接。
所述曝气装置是射流曝气器或孔管曝气器。
所述箱体的冷却水腔设有补水管。
本实用新型强力超声波水处理系统的设计原理是：首先利用设置 在反应管进水管上的曝气装置，将细小气泡注入待处理水中，再利用 设置在箱体壁上的超声波振子所产生的超声声能，经冷却水腔的水体 传递给反应管，令反应管内的混有细小气泡的待处理水产生大量空化 泡，空化泡在声波的压缩与稀薄膨胀过程中最后崩溃，瞬息间产生的 局部压力几千个大气压及千度高温，在这些极端的条件下水分子分裂 产生H及OH、氧原子，气体裂解为原子或自由基，然后在较冷的气 一液接口上形成了过氧化氢(H2O2)、O2。水中微生物细胞表面因应超 声波的辐照压力，可产生撕裂并引起声流;H及OH对细胞壁的攻击 削弱;H2O2的强力杀菌能力。
本实用新型强力超声波水处理系统设计科学，结构简单、合理， 可杀死水中的微生物、浮游生物、蚊虫孑孓，并降解高浓度废水等。 具有很高的杀菌功能，可应用于包括空调冷却水塔循环水等各种循环 水处理的杀菌、微生物处理。本系统也可以协同臭氧、氯或紫外光等 进行水处理消毒，其效率更佳。已有的研究结果表明，超声波处理装 置与氯协同进行水处理消毒，可解决氯消毒存在的不足;若将超声波 处理装置与臭氧协同进行水处理消毒，由于超声对有些有机物有良好 的降解作用，因此超声与对臭氧O3在水中的分解具有良好的催化作 用，可以提高O3的利用率，可优化臭氧O3的消毒技术。协同液氯/ 臭氧/紫外光则可应用于饮用水的深度处理、消毒;还可用以降解工 业高浓度小废水处理等。

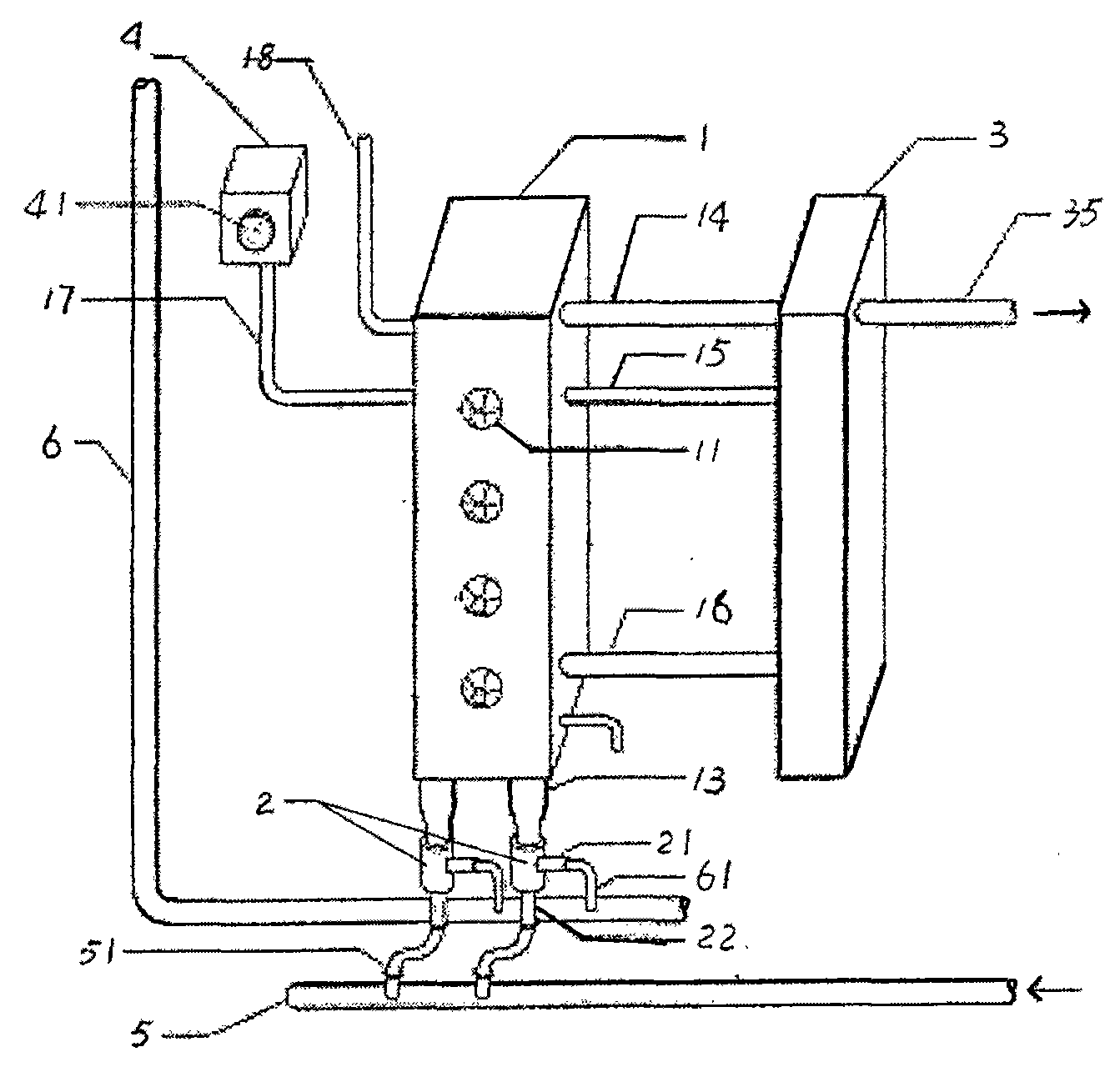

本实用新型强力超声波水处理系统的具体结构由以下附图及实 施例详细给出。
