申请日2007.08.16
公开(公告)日2008.10.29
IPC分类号C02F1/58
摘要
本实用新型涉及一种废水处理设备，具体地说是涉及一种高浓度氨氮废水处理设备，它包括反应塔，供、排气装置，调节阀门装置，伴热装置换热装置，控制仪表装置;其特征是，反应塔塔体是两层以上的多层结构，出风管道各层间设有高效保温材料。本实用新型提出一种高浓度氨氮废水处理的反应设备，它克服了现有的除氨氮反应设备的不足，兼顾流程简单、投资省、能耗低、技术成熟、控制方便以及无二次污染的需要，该废水处理的反应设备能对含有高浓度氨氮的污水进行去除高浓度氨氮的处理，使氨氮废水经一次物化处理既可以达到国家一级排放标准。
权利要求书
1.一种节能型高浓度氨氮废水处理反应设备;它包括反应塔，供、排气 装置，调节阀门装置，伴热装置换热装置，控制仪表装置;其特征是，反应塔 塔体是两层以上的多层结构，出风管道各层间设有高效保温材料。
2、根据权利要求1所述的节能型处理高浓度氨氮废水处理反应设备，其 特征是多层结构的层间间隔小于3米，塔体侧壁上设有供气、布气管道、进出 水管道、蒸汽伴热管道、出风管道。
3、根据权利要求2所述的节能型处理高浓度氨氮废水处理反应设备，其 特征是，所述反应设备的供气、布气管道组成立体的空间网状综合供气、布气 结构，每组供气单元对应间距0-2米，进出水管道高进低出，每层均设有伴 热管道，每层的高位均设有出风管道。
4、根据权利要求1所述的节能型处理高浓度氨氮废水处理反应设备，其 特征是，反应设备的外壳材料为聚丙烯PP、钢制或不锈钢板材制作。
5、根据权利要求1所述的节能型处理高浓度氨氮废水处理反应设备，其 特征是采用5-12mm厚聚氨酯保温板材料。
说明书
高浓度氨氮废水处理反应设备
技术领域
本实用新型涉及一种废水处理设备，具体地说是涉及一种高浓度氨氮废水 处理设备，属于节能环保技术领域。
背景技术
过量氨氮排入水体将导致水体富营养化，降低水体观赏价值，并且被氧化 生成的硝酸盐和亚硝酸盐还会影响水生生物甚至人类的健康。因此，废水脱氮 处理受到人们的广泛关注。
目前，公知的高浓度氨氮废水处理较成熟的设备主要有：蒸氨、汽提、吹 脱等，经常期的应用，这些处理设备均存在一些弊端，采用传统的吹脱设备， 是利用氨氮的气相浓度和液相浓度之间的气液平衡关系进行分离的一种方法， 需在高温度、高PH值，大耗碱量，长吹脱周期(10小时以上)，能耗高、能效 低，反应设备投资费用高，运行成本高，一次处理不能达标排放。
发明内容
本实用新型是提出一种高浓度氨氮废水处理的反应设备，它克服了现 有的除氨氮反应设备的不足，兼顾流程简单、投资省、能耗低、技术成熟、控 制方便以及无二次污染的需要，该废水处理的反应设备能对含有高浓度氨氮的 污水进行去除高浓度氨氮的处理，使氨氮废水经一次物化处理既可以达到国家 一级排放标准。
本实用新型的目的是这样实现的：

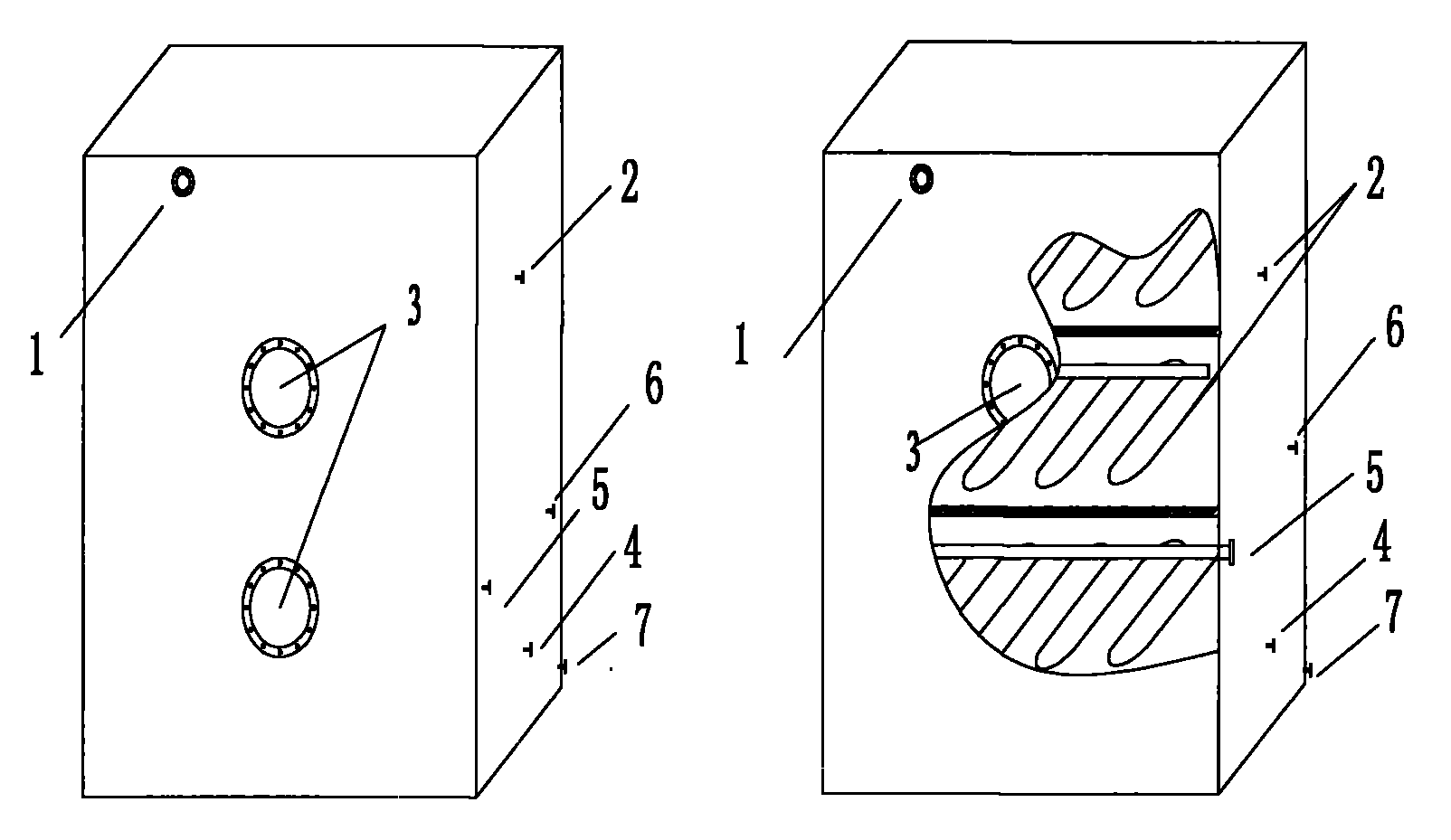

一种节能型高浓度氨氮废水处理反应设备，它包括反应塔，供、排气装置， 调节阀门装置，伴热装置，换热装置，控制仪表装置，反应塔塔体是两层以上 的多层结构，各层间设有高效保温材料。
本实用新型的目的还可以通过以下技术措施来进一步实现。
前述的节能型高浓度氨氮废水处理反应设备，其中所述多层结构的层间间 隔小于3米，塔体侧壁上设有供气、布气管道、进出水管道、蒸汽伴热管道、 出风管道。
前述的节能型高浓度氨氮废水处理反应设备，其中所述反应设备的供气、 布气管道组成立体的空间网状综合供气、布气结构，每组供气单元对应间距0-2 米，进出水管道高进低出，每层均设有伴热管道，每层的高位均设有出风管道。
前述的节能型高浓度氨氮废水处理反应设备，其中所述反应设备的外壳材 料为聚丙烯PP、钢制或不锈钢板材制作。
本实用新型的有益效果是：
1.节能型高浓度氨氮废水处理反应设备运行稳定性好，工艺简单，设备投 资成本小。
2.节能型高浓度氨氮废水处理反应设备采用低反应温度的结构设计，既可以 满足工艺的反应条件，减少了投资费用，也降低了运行能耗;
3.节能型高浓度氨氮废水处理反应设备采用塔式结构设计，经过多级处理 来满足反应时间需求，促使平衡向正向进行，获得持续稳定达标的去 除效率;
4.节能型高浓度氨氮废水处理反应设备采用空间立体网状综合供气、布气方 式，密闭式尾气吸收系统设计。让各级的反应更加完全，充分提高反 应效率，缩短了反应时间，减低了能耗，占地面积少;
5.经节能型高浓度氨氮废水处理反应设备处理后的氨氮废水可以达到国家 一级排放标准，氨氮在15mg/l以下;
6.节能型高浓度氨氮废水处理反应设备处理后的氨气可以回收循环利用;
