申请日2007.08.17
公开(公告)日2008.11.26
IPC分类号C02F3/32
摘要
可以广泛应用于农村生活污水处理、中小城市市政污水处理以及城市水系污水排放口治理的一种综合人工湿地填料污水生态处理系统包括防渗层(1)、多孔集水管(2)、砾石层(3)、灰渣和草炭混合料层(4)、聚乙烯泡沫颗粒材料和草炭混合料层(5)、草炭层(6)、多孔布水管(7)、植物根系(8)、水生植物(9)、湿地进水口(10)、湿地出水口(11)、排气管(12)、湿地水位调节井(13)、系统出水口(14)和软管(15)、二次沉淀池(16)。本实用新型是一种即建的起又用的起的新工艺。该使用新型还解决了冬季运行保温问题保证了冬季出水水质，该使用新型不仅对常规污染物去除有保证同时也对N、P也有很好的去除效果。
权利要求书
1.一种综合人工湿地填料污水生态处理系统，其特征在于：防渗层(1) 底部上铺设多孔集水管(2)用以收集经处理过的水，多孔集水管(2)周围 铺设砾石层(3)，多孔集水管(2)和排气管道(12)相连接;草炭层(6) 内有植物根系(8)，草炭层(6)内铺设多孔布水管(7)，草炭层(6)上种 有湿生植物(9)，防渗层(1)底部有湿地出水口(11)与湿地水位调节井(13) 相连接，防渗层(1)上部有湿地进水口(10)和多孔布水管(7)相连，湿 地水位调节井(13)上的软管(15)可以调节湿地水位调节井(13)的出水 水位，进而调节湿地水位，湿地调节井(13)的系统出水口(14)通向系统 的沉淀池(16)。
2.根据权利要求1所述的一种综合湿地填料污水生态处理系统，其特征 在于，多孔集水管(2)为纵横铺设，并且纵横彼此相连形成集水管网。
3.根据权利要求1所述的一种综合湿地填料污水生态处理系统，其特征 在于，多孔布水管(7)为纵横铺设，并且纵横彼此相连形成布水管网。
说明书
一种综合人工湿地填料污水生态处理系统
一、所属技术领域
本实用新型涉及一种污水处理系统，具体的说是一种可以广泛应用于农村生 活污水处理、中小城镇市政污水处理以及城市水系污水排放口治理的一种综合 人工湿地填料污水生态处理系统。
二、背景技术
目前公知的污水处理措施多通过人工暴气、加入化学药剂的方式使污水得 到处理达标，或者采用传统厌氧生物处理技术对污水进行处理，他们的缺点是 大量消耗能源、处理过程中会产生大量淤泥造成二次污染、前期投资大、运行 费用高、管理要求高、处理方式不生态、需要大量的市政管道相配套，这些缺 点造成中小城市以及农村建不起污水处理厂，即使建了污水处理厂高额的运行 费用也使小城市用不起，农村更是存在困难。所以这些污水处理方式在中小城 市和农村特别是贫困地区的中小城市和农村不适应。同时城市内的水系有很多 排污口用以上技术很难实现污水处理目的。现有的人工湿地技术又因为填料问 题造成污水处理效率低，尤其是冬天处理污水效率会更低，很难实现污水的大量 处理，同时出水不稳定很难达到标准要求，因此不能得到广泛应用。针对以上情况 研制出了一种综合人工湿地填料污水生态处理系统。
三、发明内容
本使用新型目的是提供一种综合人工湿地填料污水生态处理系统，解决了 节能、冬季保温、二次污染、运行复杂的问题。

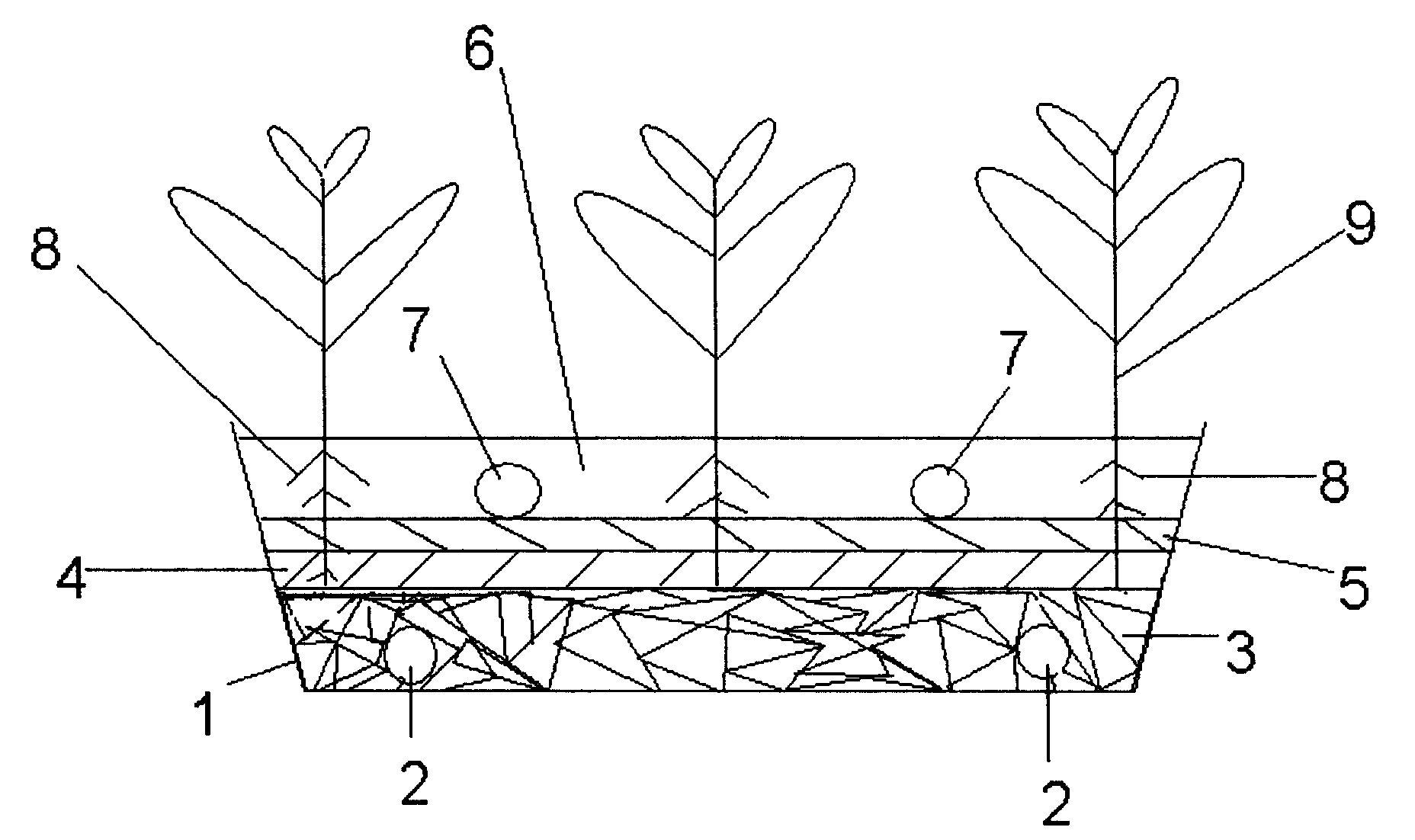

本使用新型是通过这样实现的：包括防渗层(1)、多孔集水管(2)、砾石 层(3)、灰渣和草炭混合料层(4)、聚乙烯泡沫颗粒材料和草炭混合料层(5)、 草炭层(6)、多孔布水管(7)、植物根系(8)、水生植物(9)、湿地进水口(10)、 湿地出水口(11)、排气管道(12)、湿地水位调节井(13)、调节井上有系统出 水口(14)和软管(15)、系统沉淀池(16)，该装置底部及四周铺有防渗层(1)， 防渗层(1)底部上铺设多孔集水管(2)用以收集经处理过的水，多孔集水管 (2)周围铺设砾石层(3)，多孔集水管(2)和排气管道(12)相连接，砾石 层(3)上铺设灰渣和草炭混合料层(4)，灰渣和草炭混合料层(4)上铺设聚 乙烯泡沫颗粒材料和草炭混合料层(5)，聚乙烯泡沫颗粒材料和草炭混合料层 (5)上铺设草炭层(6)，灰渣和草炭混合料层(4)、聚乙烯泡沫颗粒材料和草 炭混合料层(5)、草炭层(6)内有植物根系(8)，草炭层(6)内铺设多孔布 水管(7)，草炭层(6)上种有湿生植物(9)，防渗层(1)底部有湿地出水口 (11)与湿地水位调节井(13)相连接，防渗层(1)上部有湿地进水口(10) 和多孔布水管(7)相连。湿地水位调节井(13)上的软管(15)可以调节湿地 水位调节井(13)的出水水位，进而调节湿地水位，湿地调节井(13)的系统 出水口(14)通向系统的沉淀池(16)，系统沉淀池(16)的水经过最终沉淀后 可以作为农业灌溉用水或者绿地用水。
冬天到时聚乙烯泡沫颗粒材料和草炭混合料层(5)、草炭层(6)能有效的 起到对系统的保温作用，同时冬天结冰期可以通过湿地水位调节井(13)提升 湿地水位，在草炭层(6)上部形成一个冰盖层起到对系统保温作用，提高了冬 天系统的运行效率。
四、本使用新型有益效果
本使用新型可对城市市政污水、农村生活污水、城市水系污水排放口排出的污 水进行高效处理，处理后的污水可以直接充当绿地水源而不用二次处理， 是既节能、节水的新方法，同时本使用新型不需要太多的设备和构筑物因此投 资节省明显，同时在运行过程中对管理没有太多要求节省人力资源，在运行方 面本该使用新型可以明显降低运行成本，吨水运行费用在0.2元以下，在有地势 的地方可实现污水处理零费用。因此本使用新型是一种即建的起又用的起的新 工艺。本使用新型还解决了冬季运行保温问题聚乙烯泡沫颗粒材料和草炭混合 料层(5)、草炭层(6)能有效起到保温作用从而保证冬季出水水质，该使用新 型不仅对常规污染物去除有保证同时也对N、P也有明显去除效果。本使用新型 污水封闭运行因此无臭味，不滋生蚊蝇，湿地上的植物生长也增加了当地绿地 面积对环境有综合的改良效果。
