申请日2007.08.17
公开(公告)日2008.11.19
IPC分类号C02F1/28; C02F1/36
摘要
本实用新型公开了一种超声波强化有机膨润土处理废水的装置，包括反应腔、发生器和连接两者的导线，所述发生器是一种超声波发生器，在反应腔的内部下底板上固定振子箱，在反应腔的侧边安装观察窗和排水管，本实用新型用超声波强化有机膨润土处理废水，可大大缩短反应时间，工艺简化，能耗大幅降低，处理效果明显，能促进有机物去除，使用本装置处理后的废水经过沉降或过滤等固液分离方法，可达到直接排放的标准，同时对有机染料、酚类等难降解有机污染物去除效果好，经济高效。
权利要求书
1.一种超声波强化有机膨润土处理废水装置，包括反应腔(2)、发生器(6)和连接两者 的导线(7)，其特征是：所述发生器(6)是一种超声波发生器，在反应腔(2)的内部下 底板上固定振子箱(3)，在反应腔(2)的侧边安装观察窗(1)和排水管(4)。
2.根据权利要求1所述的超声波强化有机膨润土处理废水的装置，其特征是：所说超声 波发生器(6)所产生超声波功率范围在100W～1200W，频率为20kHz～120KHz，超声 作用时间范围在10s～20min。
3.根据权利要求1所述的一种超声波强化有机膨润土处理废水装置，其特征是：所说的 超声波反应器是间歇式、连续式或半连续式反应器。
4.根据权利要求1所述的一种超声波强化有机膨润土处理废水装置，其特征是：用紧固 件(5)在反应腔(2)的底部固定振子箱(3)。

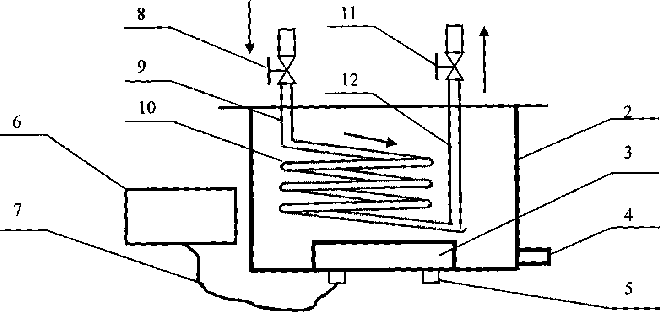

5.一种超声波强化有机膨润土处理废水装置，其特征是：所述发生器(6)是一种超声波 发生器，在反应腔(2)的内部下底板上固定振子箱(3)，在反应腔(2)的侧边安装观察 窗(1)和排水管(4)，在振子箱(3)的上方还安装一个反应盘管(10)，盘管两端分别 设进口管(9)、进口阀(8)和出口管(12)、出口阀(11)。
6.根据权利要求5所述的一种超声波强化有机膨润土处理废水装置，其特征是：所说超 声波发生器(6)所产生超声波功率范围在100W～1200W，频率为20kHz～120KHz，超 声作用时间范围在10s～20min。
7.根据权利要求5所述的一种超声波强化有机膨润土处理废水装置，其特征是：所说的 超声波反应器(6)是间歇式、连续式或半连续式反应器。
8.根据权利要求5所述的一种超声波强化有机膨润土处理废水装置，其特征是：所说超 声波反应器(6)采用单个超声发生器和振子箱或多个超声发生器和振子箱。
9.根据权利要求5任一所述的一种超声波强化有机膨润土处理废水装置，其特征是：用 紧固件(5)在反应腔(2)的底部固定振子箱(3)。
说明书
一种超声波强化有机膨润土处理废水装置
技术领域
本实用新型涉及一种超声波强化有机膨润土处理废水的装置，更具体地说，是将有机膨 润土与待处理废水混合后，通过超声振荡作用，强化吸附过程，迅捷高效地达到废水处理的 装置。
背景技术
有机膨润土是用有机阳离子(有机铵盐、季铵盐等)取代蒙脱石(膨润土的主要成分) 中的层间可交换阳离子，从而使得膨润土由亲水疏油性改为具有亲油疏水性。由于有机相进 入膨润土层间，能以“相似相溶”的方式吸附水中的有机污染物。可作为吸附剂用于环保领 域的废水处理。
目前，使用有机膨润土处理废水的传统反应装置即一般的吸附反应器，可以是间歇式、 连续式或半连续式反应器。间歇式反应装置是将待处理废水与有机膨润土在容器中混合，在 常温或恒温下以搅拌方式促进吸附反应进行。由于吸附过程是一个缓慢的动态平衡过程，这 种方法在实际应用时需60min以上的反应时间以确保达到吸附平衡，耗时耗能严重，且处理 能力受到限制。而连续式或半连续式反应装置由于无法保证足够的固液接触时间，去除效果 不理想。此外，为达到较好的固液接触效果，传统装置对所使用的有机膨润土的粒度要求较 高，需要膨润土颗粒能过100目筛，以增加吸附表面积，导致有机膨润土的制备和应用成本 增加，不利于工业化推广应用。专利号是ZL200320123108.7、授权公开号是CN12665114Y、 名称是“微波强化有机膨润土处理废水装置”的专利公开了一种装置，但该装置的缺点是： 吸附能力差，反应时间长，浪费大量能量，不适应实际生产应用。
发明内容
本实用新型的目的是提供一种废水处理能力强的超声波强化有机膨润土处理废水装置。
本实用新型采用的技术方案是：包括反应腔、发生器和连接两者的导线，所述发生器是 一种超声波发生器，在反应腔的内部下底板上固定振子箱，在反应腔的侧边安装观察窗和排 水管。
另一种超声波强化有机膨润土处理废水装置是：发生器是一种超声波发生器，在反应腔 的内部下底板上固定振子箱，在反应腔的侧边安装观察窗和排水管，在振子箱的上方还安装 一个反应盘管，盘管两端分别设进口管、进口阀和出口管、出口阀。
本实用新型的优点是：
1)超声波强化有机膨润土处理废水，可大大缩短反应时间。使用超声波超声振荡处理， 进行有机膨润土吸附处理废水，吸附反应速度明显加快，与常规法相比，可节时95%以上。
2)工艺简化，能耗大幅降低。超声波强化法可省去粉碎、搅拌等工艺，大大简化了吸 附工艺，省去粉碎工艺节能达20%，同时省去搅拌工艺节能达50%左右。
3)处理效果明显，能促进有机物去除，使用本装置处理后的废水经过沉降或过滤等固 液分离方法，可达到直接排放的标准。
4)对有机染料、酚类等难降解有机污染物去除效果好，经济高效。
