申请日2007.08.17
公开(公告)日2008.08.27
IPC分类号A62D3/02; C02F11/02
摘要
本发明涉及一种用生物类固化蛋白酶处理淤泥、污泥和/或有毒有害固体废弃物的方法，还涉及这种处理方法所得物的用途。一种用生物类固化蛋白酶处理淤泥、污泥和/或有毒有害固体废弃物的方法，其特征在于，包括以下步骤：1)将固化用的淤泥、污泥和/或被粉碎成一定粒径的有毒有害固体废弃物控水干燥;2)将所述固化用的淤泥、污泥和/或有毒有害固体废弃物配制组成需要加工的料土;3)将所述生物类固化蛋白酶原液用水稀释成生物类固化蛋白酶稀释液;加入所述料土中均匀搅拌混合成最佳含水量状态的酶土混合料;4)将所述酶土混合料堆放、闷料。本发明解决了目前淤泥、污泥和有毒有害固体废弃物的处理问题。
权利要求书
1、一种用生物类固化蛋白酶处理淤泥的方法，其特征在于，包括以下步骤：
1)将固化用的淤泥控水干燥;
2)按所述淤泥体积计算好生物类固化蛋白酶原液的用量，将所述生物类固 化蛋白酶原液用水稀释成生物类固化蛋白酶稀释液;向所述固化用的淤泥中加 入所述生物类固化蛋白酶稀释液均匀搅拌混合成最佳含水量状态得酶土混合 料;
3)将所述酶土混合料堆放、闷料。
2、一种用生物类固化蛋白酶处理淤泥、污泥和/或有毒有害固体废弃物的方 法，其特征在于，包括以下步骤：
1)将固化用的淤泥、污泥和/或被粉碎成一定粒径的有毒有害固体废弃物控 水干燥;
2)按预先在实验室里确定好的物料配比率将所述固化用的淤泥、污泥和/ 或被粉碎成一定粒径的有毒有害固体废弃物配制组成需要加工的料土;
3)按所述料土体积计算好生物类固化蛋白酶原液的用量，将所述生物类固 化蛋白酶原液用水稀释成生物类固化蛋白酶稀释液;向所述料土中加入所述生 物类固化蛋白酶稀释液均匀搅拌混合成最佳含水量状态的酶土混合料;
4)将所述酶土混合料堆放、闷料。
3、根据权利要求2所述的一种用生物类固化蛋白酶处理淤泥、污泥和/或有 毒有害固体废弃物的方法，其特征在于：所述的固化用的淤泥是100%淤泥或加 入了黏土的淤泥。
4、根据权利要求2所述的一种用生物类固化蛋白酶处理淤泥、污泥和/或有 毒有害固体废弃物的方法，其特征在于：在步骤1)中控水后，先喷洒一遍生物 类固化蛋白酶原液与水按体积比1∶10000混合得到的稀释液。
5、根据权利要求2所述的一种用生物类固化蛋白酶处理淤泥、污泥和/或有 毒有害固体废弃物的方法，其特征在于：步骤1)中所述固化用淤泥、污泥控和 /或被粉碎成一定粒径的有毒有害固体废弃物中的水干燥至含水量在8%～12% 范围内。
6、根据权利要求2所述的一种用生物类固化蛋白酶处理淤泥、污泥和/或有 毒有害固体废弃物的方法，其特征在于：所述的被粉碎成一定粒径的有毒有害 固体废弃物是允许被填埋、并被粉碎成0.5～2.5cm粒径的固体有毒有害固体废 弃物。
7、根据权利要求2所述的一种用生物类固化蛋白酶处理淤泥、污泥和/或有 毒有害固体废弃物的方法，其特征在于：步骤3)中所述的生物类固化蛋白酶原 液用量按每立方米料土用30～33毫升计算。
8、根据权利要求2所述的一种利用淤泥固化污泥和/或有毒有害固体废弃物 的生物类固化蛋白酶处理方法，其特征在于：3)中所述的生物类固化蛋白酶稀 释液由生物类固化蛋白酶原液与水的按体积比为1∶500-5000的稀释倍率混合 而成。
9、权利要求1或2所述的处理方法的所得物，作为高等级公路、堤坝、地 下室、厂房地基、垃圾填埋场的基础层材料和抗渗层材料的用途。
说明书
一种用生物类固化蛋白酶处理淤泥、污泥和/或有毒有害固体废弃物的方法及其所得物的用途
技术领域
本发明涉及一种用生物类固化蛋白酶处理淤泥、污泥和被允许填埋处理的 有毒有害固体废弃物的方法，还涉及这种处理方法所得物的用途。
背景技术
人类在建设物质文明的同时正在严重污染生态环境。而在治理产生的诸如 江河湖泊的淤泥、污水处理厂出来的污泥、厂矿企业的各种有毒有害固体废弃 物等物质，因处置不当已造成了二次污染，严重威胁了生态环境。目前，一般 处理这类有毒有害物主要采用填埋法处置，但由于这类废弃物量大，其后果是 既占用大量土地又浪费资源，且处理成本也高;在发达国家采用燃烧法来达到 减量化填埋目的。可见目前除了最终填埋处置外尚无理想的方法，实属“世界 性难题”。
生物类固化蛋白酶，如无任何化学添加剂的土壤固化酶，是一种全生物天 然蛋白质，无毒无害，它除了和土壤中相关的微生物起作用外，不和任何其他物质 发生作用。当它以一定配比搅拌在土壤里压实后，相关的微生物就得以迅速地 大量繁殖和死亡。在自然界土壤中各种微生物的“死骸”堆积挤压“岩化”最 终形成“沉积岩”(类似于海洋中珊瑚虫的尸体钙化形成的珊瑚礁那样，这个微 生物尸体的堆积“岩化”过程，也就是自然界“沉积岩”的形成过程)。生物类 固化蛋白酶是满足土壤里各种不同的微生物生命活动的必须“平台”。土壤里“生 物类固化蛋白酶”的数量越多，就越能加快这些微生物的繁衍、死亡和累积它 们“死骸”数量的过程，从而也就加快其“岩化”的时间，因而产生了强抗渗 漏性、强抗压性等特性。而且随着时间的推移，这些微生物“死骸”数量的增 加，其抗渗漏性、抗压性的特性也就越来越佳。
发明内容
本发明所要解决的技术问题是提供一种用生物类固化蛋白酶处理淤泥、污 泥和/或有毒有害固体废弃物的方法，以使淤泥、污泥和有毒有害固体废弃物在 处理之后既达到环保要求，又能加以资源化利用。
本发明通过以下技术方案解决上述技术问题。
方案一为：
一种用生物类固化蛋白酶处理淤泥的方法，其特征在于，包括以下步骤：
1)将固化用的淤泥控水干燥;
2)按所述淤泥体积计算好生物类固化蛋白酶原液的用量，将所述生物类固化 蛋白酶原液用水稀释成生物类固化蛋白酶稀释液;向所述固化用的淤泥中加入 所述生物类固化蛋白酶稀释液均匀搅拌混合成最佳含水量状态得酶土混合料;
3)将所述酶土混合料堆放、闷料。
方案二为：
一种用生物类固化蛋白酶处理淤泥、污泥和/或有毒有害固体废弃物的方法，
其特征在于，包括以下步骤：
1)将固化用的淤泥、污泥和/或被粉碎成一定粒径的有毒有害固体废弃物控 水干燥;
2)按确定好的物料配比率将所述固化用的淤泥、污泥和/或被粉碎成一定粒 径的有毒有害固体废弃物配制组成需要加工的料土;
3)按所述料土体积计算好生物类固化蛋白酶原液的用量，将所述生物类固 化蛋白酶原液用水稀释成生物类固化蛋白酶稀释液;向所述料土中加入所述生 物类固化蛋白酶稀释液均匀搅拌混合成最佳含水量状态的酶土混合料;
4)将所述酶土混合料堆放、闷料。
进一步，方案一和方案二中所述的固化用的淤泥是100%淤泥或加入了黏土 的淤泥。淤泥中加入黏土的目的是为了调整淤泥的固化能力(即自身固化或将 污泥、有毒有害固体废弃物等固化在自身里，使有害物质不再渗透出来的能力)。 固化能力与含泥量有关，我国南方地区的淤泥一般含泥量大，无需添加黏土。 像我国山东黄河段中挖出的淤泥，基本上是细粉土，则需要加入黏土调整。加 入黏土的量视具体情况而定，一般加入占总量(淤泥+黏土)体积10%～30% 的黏土。
进一步，在方案一和方案二的步骤1)中控水后，喷洒一遍生物类固化蛋白 酶原液与水按体积比1∶10000混合得到的稀释液。此比例的生物类固化蛋白酶 稀释液具有快速渗透到淤泥、污泥和有毒有害固体废弃物内部，改变其结构， 从而能加快淤泥、污泥和有毒有害固体废弃物的水分迅速挥发的功能。
进一步，方案一和方案二的步骤1)中所述固化用淤泥、污泥控和/或被粉 碎成一定粒径的有毒有害固体废弃物水干燥至含水量在8%～12%范围内。
进一步，方案二的步骤2)中所述的物料的配比率可按先在实验室里各个检 测的数据而确定，下面的实施例为90%体积的的料土，10%体积的污泥或/和被 粉碎成一定粒径的有毒有害固体废弃物。它也可是<90%体积的料土，和>10% 体积的污泥或/和被粉碎成一定粒径的有毒有害固体废弃物。只要能达到环保要 求，又能加以优化资源化利用即可。
进一步，方案二中所述的被粉碎成一定粒径的有毒有害固体废弃物是允许 被填埋、并被粉碎成0.5～2.5cm粒径的固体有毒有害固体废弃物，如电池等。
进一步，方案一的步骤2)和方案二的步骤3)中所述的生物类固化蛋白酶 原液用量按每立方米料土用30～33毫升计算。
进一步，方案一的步骤2)和方案二的步骤3)中所述的生物类固化蛋白酶 稀释液由生物类固化蛋白酶原液与水按体积比为1∶500～5000的稀释倍率混合 而成。具体操作时应视物料的湿度和气候如：温度、天气湿度、日照、风力等实 际情况确定相宜的稀释倍率，其原则就是使酶土混合料达到最佳含水量;可分 多次配制生物类固化蛋白酶稀释液，方法是“先浓后淡”，以控制好料土的含水 量。让酶土混合料达到最佳含水量，以便施工时能被压实到最高的密实度。
本发明的目的的另一方面在于，提出上述方法所得的酶土混合料的用途。
上述处理方法的所得物，可作为高等级公路、堤坝、地下室、厂房地基、 垃圾填埋场的基础层材料和作为抗渗层材料的用途。
本发明针对各种不同的淤泥(含有足量泥土的淤泥里已有足够的微生物) 加入适合它们各自配比率的生物类固化蛋白酶稀释液，以加速其固化，在此同 时可掺入一定比率(按体积比)的污泥或有毒有害固体废弃物(已被粉碎成0.5～ 2.5cm的粒径)，对所加入的污泥或有毒有害固体废弃物也要计算其体积，以确定 另外需要加入的生物类固化蛋白酶(其用量同样按30～33毫升/立方米计，也同 样按上述1∶500～5000的稀释倍率操作)，并与前述淤泥一起均匀搅拌后使之同 时被固化在淤泥中。

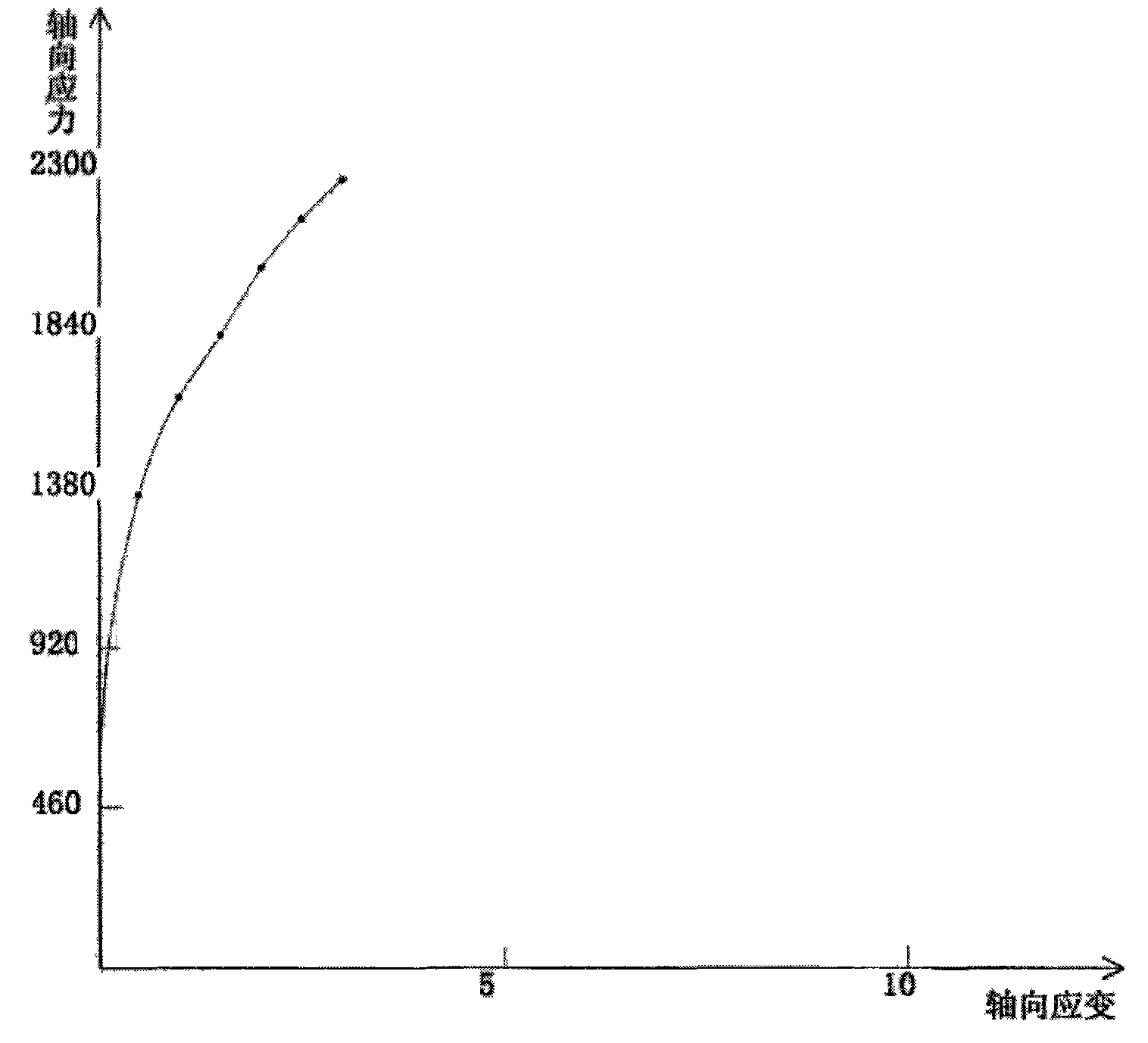

在此前，应在相关实验室里先完成掺入淤泥中的污泥或其他被粉碎成一定 粒径的有毒有害固体废弃物，按不同配比率所制作的各试模相关的渗透率和无侧 限强度等检测工作。在得到既能满足国家严格的“环保渗漏”指标，又能满足 材料所要求达到的“无侧限强度”等指标的配比率后(如：高等级道路、堤坝、 地下室、厂房地基、垃圾填埋场基础层材料和抗渗层等材料的不同要求)就能 进行规模操作和生产。
本发明所述的处理方法，利用“生物类固化蛋白酶”对土壤固化产生强抗 渗漏性、强抗压性等特性，充分利用原本也需要经处理的河道、湖底清出之淤 泥，能对污水厂每天产生的污泥和厂矿企业每天产生的各种有毒有害固体废弃 物等物质，及时有效地加以固化处理，并得到可以资源化再利用的材料，而将 无须再建有关的“填埋场”，保护了土地资源。本发明既解决了这些有毒有害物 对环境造成的二次污染难题，又能使这些废弃物加以资源化利用。
