申请日2007.08.17
公开(公告)日2008.06.18
IPC分类号C02F3/00; C02F3/02; C02F3/10
摘要
一种组合式无电力重力污水生物处理装置，包括承载微生物材料的床体，该床体由至少一个底层箱体和至少两个网箱层叠拼装而成;底层箱体上面敞口，在前箱壁上边开有出水口，在前箱壁下边开有预留洞，箱底有前低后高的坡度;网箱为抽屉形，网箱四周有挡板，网箱底面为网状，网箱内装载有微生物材料，网箱的挡板连有扶手。上述底层箱体和网箱的材料为玻璃钢、不锈钢、铝合金或建筑塑料。本装置可经过各种拼接方式拼装，既可以调节网箱式生物床的层数，又可以调节网箱式生物床的每层尺寸，具有自由组合、调节灵活、拼装容易、便于施工、生物材料易更换、可批量生产等特点。可适用于污水生物处理工程。
权利要求书
1.一种组合式无电力重力污水生物处理装置，包括承载微生物材料的 床体，其特征在于：该床体由至少一个底层箱体(3)和至少两个网箱(2)层叠拼装而成;
底层箱体(3)上面敞口，在前箱壁上边开有出水口(5)，在前箱壁下边开有预留洞 (6)，箱底有前低后高的坡度;
网箱(2)为抽屉形，网箱四周有挡板(8)，网箱底面(7)为网状，网箱内装载有微 生物材料(1)，网箱的挡板连有扶手(4)。
2.根据权利要求1所述的组合式无电力重力污水生物处理装置，其特 征在于：上述底层箱体的箱底坡度是1‰-5‰。
3.根据权利要求1所述的组合式无电力重力污水生物处理装置，其特 征在于：上述底层箱体(3)和网箱(2)的材料为玻璃钢、不锈钢、铝合金或建筑塑料。
4.根据权利要求1或3所述的组合式无电力重力污水生物处理装置， 其特征在于：上述底层箱体(3)与网箱(2)之间为承托连接或承插连接，底层箱体(3) 和网箱(2)的上边置有承托梁，位于前箱壁的称为前承托梁(9)，位于后箱壁的称为后承 托梁(10)。
5.根据权利要求4所述的组合式无电力重力污水生物处理装置，其特 征在于：上述网箱的挡板(8)是固定挡板或活动挡板，前挡板和内侧挡板比最外侧挡板低。
6.根据权利要求5所述的组合式无电力重力污水生物处理装置，其特 征在于：上述网箱在四角设有支柱(11)，支柱(11)与挡板(8)之间是插接、铆接或螺 栓连接。
说明书
组合式无电力重力污水生物处理装置
(一)技术领域
本实用新型涉及一种污水处理生物床。
(二)背景技术
自然界中有很多微生物对污水有很好的净化能力，利用这些微生物的新陈代谢可以吸 附、消化、分解污水中的有机污染物和氨氮等无机物，从而净化水质。传统的生物床均为一 体式结构，微生物直接放置于生物床内，再将生物床整体放置于待处理的污水中。生物床各 组件之间无法自由组合，安装不方便，当生物床内的污染物过多而需要更换时需整体拆卸， 存在生物材料不易更换的问题。
(三)实用新型内容
本实用新型的目的是提供一种组合式无电力重力污水生物处理装置，要解决传统的生物 床安装困难，无法自由组合，生物材料不易更换，无法批量生产的问题。
为实现上述目的，本实用新型采用如下技术方案：

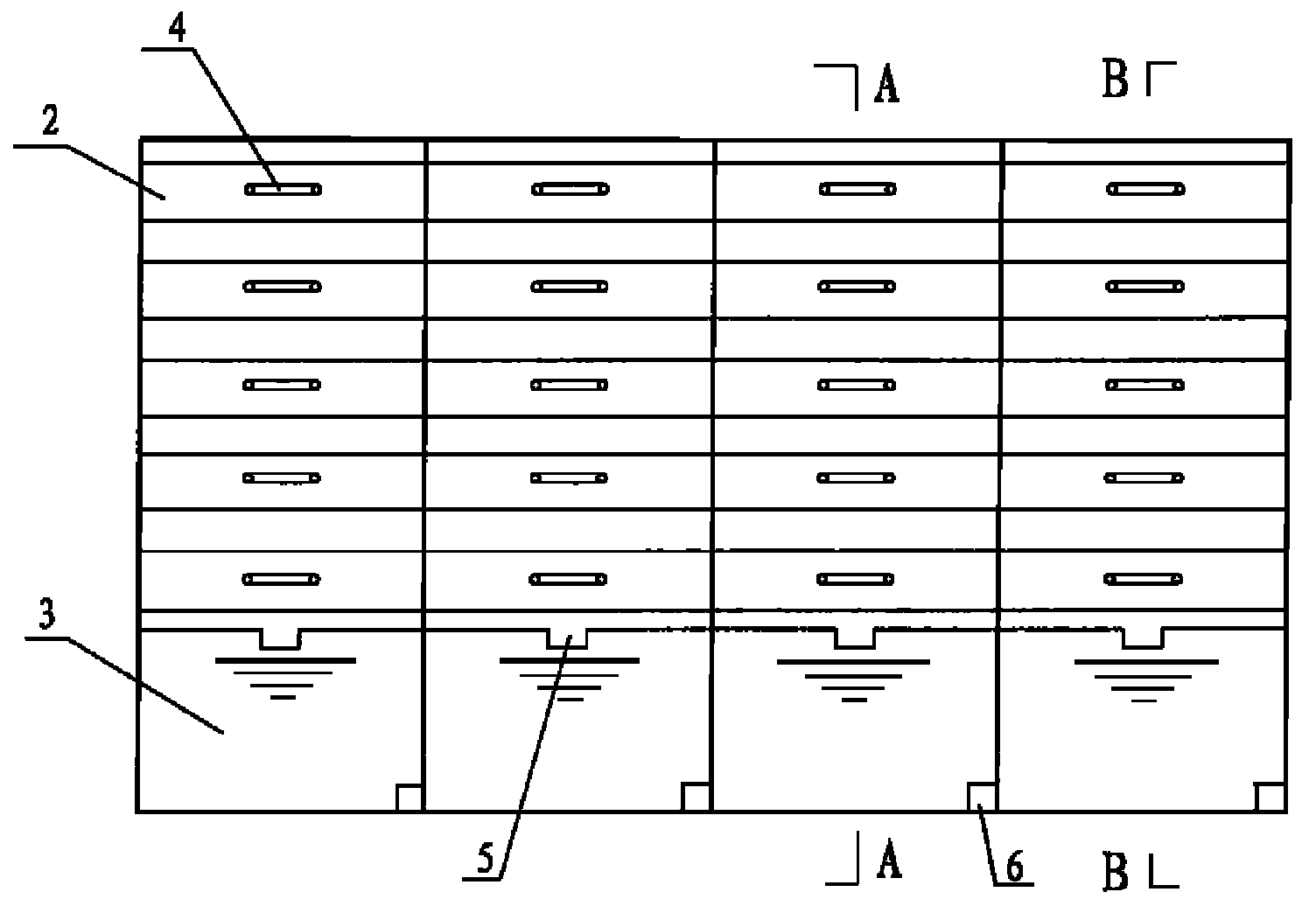

这种组合式无电力重力污水生物处理装置，包括承载微生物材料的床体，其特征在于： 该床体由至少一个底层箱体3和至少两个网箱2层叠拼装而成;
底层箱体3上面敞口，在前箱壁上边开有出水口5，在前箱壁下边开有预留洞6，箱底有 前低后高的坡度;
网箱2为抽屉形，网箱四周有挡板8，网箱底面7为网状，网箱内装载有微生物材料1，网 箱的挡板连有扶手4。
上述底层箱体的箱底坡度可以是1‰-5‰。
上述底层箱体3和网箱2的材料可为玻璃钢、不锈钢、铝合金或建筑塑料。
优选的技术方案：上述底层箱体3与网箱2之间可为承托连接或承插连接，底层箱体3和 网箱2的上边置有承托梁，位于前箱壁的称为前承托梁9，位于后箱壁的称为后承托梁10。
上述网箱的挡板8可以是固定挡板或活动挡板。
上述网箱在四角设有支柱11，支柱11与挡板8之间是插接、铆接或螺栓连接。
与现有技术相比本实用新型具有以下特点和有益效果：
生物床是可自由组合的框架形式，将生物材料放置于框架形的生物床内，经预处理后的 污水通过水力自流跌落进入生长着大量微生物的生物床，生物床上的微生物利用污水在跌落 过程中自带的溶解氧对污水中的污染物进行有效的生物降解，以去除污染物。
本实用新型采用可自由组合的网箱形式，其框架材料可采用玻璃钢、不锈钢、铝合金、 建筑塑料等耐腐钢性材料，可经过各种拼接方式拼装，既可以调节网箱式生物床的层数，又 可以调节网箱式生物床的每层尺寸，具有自由组合、调节灵活、拼装容易、便于施工、生物 材料易更换、可批量生产等特点。可适用于污水生物处理工程。
