公开(公告)日2008.07.02
IPC分类号C02F1/52; C02F1/32
摘要
本申请公开了一种垂直式污水处理一体机，它包括污水桶、沉淀桶和潜水泵，其特征在于，在污水桶顶部连接有壳体支架，壳体支架上方安装有沉淀桶，沉淀桶底部通过壳体支架内的活接头与潜水泵的抽水管连通，在沉淀桶底部连接有排污管和排污阀，沉淀桶的清水水位线部位安装有清水管和放水阀，在污水桶污水水位线以上设置加药口和污水进口，在抽水管上设置有止回阀。由于采取垂直布置方式，占地空间小，易于摆放;所有部件安装成一个整体，便于移动和操作，适合于家庭、机关、宾馆、饭店等单位使用，具有推广价值;设置的排污阀，使污物可直接进行排放。
权利要求书
1.一种垂直式污水处理一体机，它包括污水桶、沉淀桶和潜水泵，其特征在 于，在污水桶顶部连接有壳体支架，壳体支架上方安装有沉淀桶，沉淀桶底部通 过壳体支架内的活接头与潜水泵的抽水管连通，在沉淀桶底部连接有排污管和排 污阀，沉淀桶的清水水位线部位安装有清水管和放水阀，在污水桶污水水位线以 上设置加药口和污水进口，在抽水管上设置有止回阀。
2.如权利要求1所述的垂直式污水处理一体机，其特征在于，在污水桶内安 装有紫外线杀菌灯。
3.如权利要求1所述的垂直式污水处理一体机，其特征在于，在壳体支架内 安装有气泵，气泵的压气管通到污水桶内，压气管出口连接有气泡石。
说明书
垂直式污水处理一体机
技术领域
本实用新型涉及污水处理装置，尤其涉及家庭、单位、室内用的污水处理装 置。
背景技术
目前，有些家庭、单位为了节约水源，将洗菜、洗水、洗澡用的二遍水进行 重复使用，如用来拖地、洗车、洗衣、浇花等。传统的处理装置是将污水桶、沉 淀桶平面布置在地面上，污水桶存满污水后加入杀菌净水剂，再用水泵抽到沉淀 桶中，絮凝沉淀成为可利用的清水。这种装置的缺点是占地面积大、操作麻烦、 沉淀污物不好清理，所以不便于推广。
发明内容
为解决现有污水处理装置的上述不足问题，提出一种垂直式污水处理一体机。

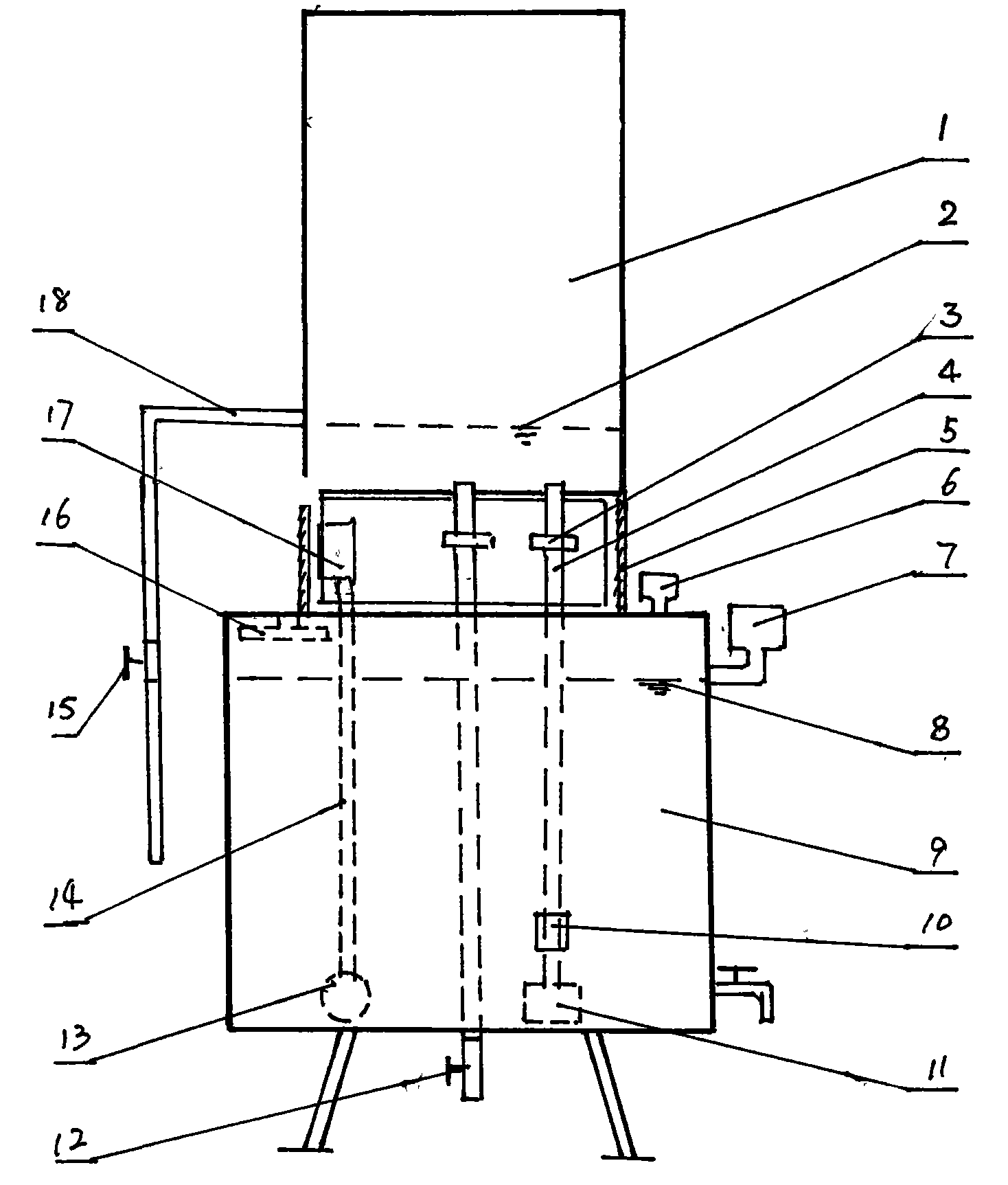

本实用新型它包括污水桶、沉淀桶和潜水泵，其特征在于，在污水桶顶部连 接有壳体支架，壳体支架上方安装有沉淀桶，沉淀桶底部通过壳体支架内的活接 头与潜水泵的抽水管连通，在沉淀桶底部连接有排污管和排污阀，沉淀桶的清水 水位线部位安装有清水管和放水阀，在污水桶污水水位线以上设置加药口和污水 进口，在抽水管上设置有止回阀以防止污水倒流。
为了加强杀菌效果，在污水桶内还可安装有紫外线杀菌灯。
为了提高污水桶内的药剂混合分散效果，在壳体支架内安装有气泵，气泵的 压气管通到污水桶内，压气管出口连接有气泡石。
使用时，将污水灌入污水桶内，加入药剂，打开杀菌灯和气泵，一分钟后， 将污水抽入沉淀桶，经15分钟左右，污物絮凝沉淀，上部产生清水，底部污物从 排污管放出。
本实用新型的积极效果是：1.、由于采取垂直布置方式，占地空间小，易于 摆放。2、由于所有部件安装成一个整体，便于移动和操作，适合于家庭、机关、 宾馆、饭店等单位使用，具有推广价值。3、由于设置排污阀，污物可直接进行排 放。
